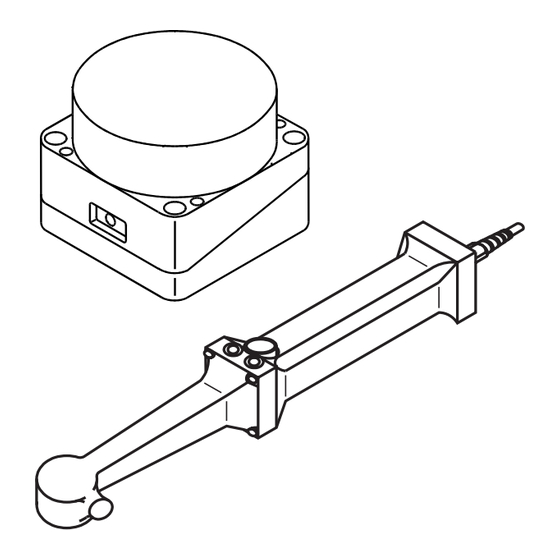

- Seite 1 F A B R I K A U T O M A T I O N ISO9001 IPH-350-R2 Handbuch Ausgabe '97...
- Seite 12 F A B R I K A U T O M A T I O N ISO9001 IPH-350-R2 Beschreibung Datenübertragungsprotokoll Ausgabe '97...
-
Seite 13: Inhaltsverzeichnis
3.4.8 Temic e5530 Transponder lesen, 4500 3.4.9 Temic e5550-Transponder lesen, 4600 Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Ausgabedatum 11.09.1997 Copyright by Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH 68301 Mannheim Telefon (06 21) 7 76-0 Telefax (06 21) 7 76-10 00... - Seite 14 3.7 Fehlermeldungen 3.7.1 Rückgabe einer Fehlernummer nach einer Anforderung 3.7.2 Fehlernummern Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Ausgabedatum 11.09.1997 Copyright by Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH 68301 Mannheim Telefon (06 21) 7 76-0 Telefax (06 21) 7 76-10 00...
-
Seite 15: Serielle Schnittstelle, Übertragungsprotokoll
Zusätzlich sind noch 1-Byte Steuerzeichen zugelassen, bei denen keine Parameter übergeben wer- den (ESC - und NAK - Steuerzeichen) Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Ausgabedatum 11.09.1997 Copyright by Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH 68301 Mannheim Telefon (06 21) 7 76-0 Telefax (06 21) 7 76-10 00 Internet http://www.pepperl-fuchs.com... -
Seite 16: Definition Der Steuerzeichen
In der Programmiersprache C++ würde z.B. die Zeichenfolge “\x02““1004““0064““\x03““\x04“ über- tragen, in Pascal lautet die Zeichenfolge #$02+’10040064’+#$03+#$04. Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Ausgabedatum 11.09.1997 Copyright by Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH 68301 Mannheim Telefon (06 21) 7 76-0 Telefax (06 21) 7 76-10 00 Internet http://www.pepperl-fuchs.com... -
Seite 17: Break-Anforderung Pc ⇒ Rf-System
STX „3100“ „01“ ETX <c> bedeutet, daß ein IPC01 (Philips PCF7930) - Transponder in Lesereichweite bewegt wurde. Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Ausgabedatum 11.09.1997 Copyright by Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH 68301 Mannheim Telefon (06 21) 7 76-0 Telefax (06 21) 7 76-10 00 Internet http://www.pepperl-fuchs.com... -
Seite 18: Quittierung Einer Background-Antwort Seitens Des Pc
Eine Single-Mode Anforderung einer aktiven Background-Funktion löscht deren Backgro- und-Status ! Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Ausgabedatum 11.09.1997 Copyright by Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH 68301 Mannheim Telefon (06 21) 7 76-0 Telefax (06 21) 7 76-10 00... -
Seite 19: Protokollbeschreibung
FABRIKAUTOMATION IPH-350-R2 3 Protokollbeschreibung In der folgenden Tabelle sind die Kompatibilitäten der Code- bzw. Datenträger von Pepperl+Fuchs mit den Transpondertypen verschiedener Hersteller zusammengestellt: Bezeichnung Pepperl+Fuchs Transpondertyp Zugriff IPC01 Philips PCF7930 Schreiben/Lesen IPC02 EM V4001 & 4002 / SID Unique Lesen... -
Seite 20: Schnittstellen-Test, 1002
ACK STX „1003“ ETX <c> Bei der Antwort des RF-Systems werden keine weiteren Parameter übertragen. Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Ausgabedatum 11.09.1997 Copyright by Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH 68301 Mannheim Telefon (06 21) 7 76-0 Telefax (06 21) 7 76-10 00... -
Seite 21: Byte-Timeout Setzen, 1004
ACK STX „1004“ ETX <c> Bei der Antwort des RF-Systems werden keine weiteren Parameter übertragen. Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Ausgabedatum 11.09.1997 Copyright by Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH 68301 Mannheim Telefon (06 21) 7 76-0 Telefax (06 21) 7 76-10 00... -
Seite 22: Zufallszahl Anfordern Für Verschlüsselte Passwort-Übertragung, 1006
Temic e5550 Transponder lesen Bit 14 reserviert für zukünfige Definitionen Bit 31 Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Ausgabedatum 11.09.1997 Copyright by Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH 68301 Mannheim Telefon (06 21) 7 76-0 Telefax (06 21) 7 76-10 00 Internet http://www.pepperl-fuchs.com... -
Seite 23: Rf-System In Den Stromsparmodus Versetzen, 1008
1= Temic e5550 Bit 06..15 nicht benutzt, reserviert für zukünftige Transpondertypen Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Ausgabedatum 11.09.1997 Copyright by Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH 68301 Mannheim Telefon (06 21) 7 76-0 Telefax (06 21) 7 76-10 00... -
Seite 24: Peripheriesteuerung, 2Xxx
LED-Bitmuster; „00“ = keine LED, „01“= LED1 ein, „02“ = LED 2 ein, „03“ = LED1+2 ein ... RF-System ⇒ PC ACK STX „2003“ ETX <c> Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Ausgabedatum 11.09.1997 Copyright by Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH 68301 Mannheim Telefon (06 21) 7 76-0 Telefax (06 21) 7 76-10 00... -
Seite 25: Transpondererkennung, 3Xxx
PC quittiert werden! Der verwendete Transponder muß von dem RF-System unterstützt werden ! Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Ausgabedatum 11.09.1997 Copyright by Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH 68301 Mannheim Telefon (06 21) 7 76-0 Telefax (06 21) 7 76-10 00... -
Seite 26: Mikron Hitag Ht1-Dcx-Transpondererkennung, 3200
Bei einer Background-Antwort wird das ACK-Steuerzeichen weggelassen; diese muß seitens des PC quittiert werden! Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Ausgabedatum 11.09.1997 Copyright by Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH 68301 Mannheim Telefon (06 21) 7 76-0 Telefax (06 21) 7 76-10 00... -
Seite 27: Ipc03 (Em 4050 / Sid Titan) - Transpondererkennung, 3400
Bei einer Background-Antwort wird das ACK-Steuerzeichen weggelassen; diese muß seitens des PC quittiert werden! Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Ausgabedatum 11.09.1997 Copyright by Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH 68301 Mannheim Telefon (06 21) 7 76-0 Telefax (06 21) 7 76-10 00... -
Seite 28: Temic E5550 - Transpondererkennung, 3600
Soll auf Daten zugegriffen werden, die Außerhalb des Adressbereichs des Transponders lie- gen, wird eine Fehlermeldung zurückgegeben ! Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Ausgabedatum 11.09.1997 Copyright by Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH 68301 Mannheim Telefon (06 21) 7 76-0 Telefax (06 21) 7 76-10 00 Internet http://www.pepperl-fuchs.com... -
Seite 29: Ipc01 (Philips Pcf7930) - Transponder Lesen, 4100
Bei einer Background-Antwort wird das ACK-Steuerzeichen weggelassen; diese muß seitens des PC quittiert werden! Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Ausgabedatum 11.09.1997 Copyright by Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH 68301 Mannheim Telefon (06 21) 7 76-0 Telefax (06 21) 7 76-10 00... -
Seite 30: Mikron Hitag - Transponder Lesen (Blockweise), 4200
Bei einer Background-Antwort wird das ACK-Steuerzeichen weggelassen; diese muß seitens des PC quittiert werden! Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Ausgabedatum 11.09.1997 Copyright by Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH 68301 Mannheim Telefon (06 21) 7 76-0 Telefax (06 21) 7 76-10 00... -
Seite 31: Mikron Hitag - Transponder Lesen (Pageweise), 4201
Bei einer Background-Antwort wird das ACK-Steuerzeichen weggelassen; diese muß seitens des PC quittiert werden! Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Ausgabedatum 11.09.1997 Copyright by Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH 68301 Mannheim Telefon (06 21) 7 76-0 Telefax (06 21) 7 76-10 00... -
Seite 32: Ipc02 (Em 4001 & 4002 Bzw. Sid Unique)-Transponder Lesen, 4300
Bei einer Background-Antwort wird das ACK-Steuerzeichen weggelassen; diese muß seitens des PC quittiert werden! Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Ausgabedatum 11.09.1997 Copyright by Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH 68301 Mannheim Telefon (06 21) 7 76-0 Telefax (06 21) 7 76-10 00... -
Seite 33: Ipc03 (Em 4050 Bzw. Sid Titan) Lesen, 4400
Bei einer Background-Antwort wird das ACK-Steuerzeichen weggelassen; diese muß seitens des PC quittiert werden! Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Ausgabedatum 11.09.1997 Copyright by Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH 68301 Mannheim Telefon (06 21) 7 76-0 Telefax (06 21) 7 76-10 00... -
Seite 34: Temic E5530 Transponder Lesen, 4500
Bei einer Background-Antwort wird das ACK-Steuerzeichen weggelassen; diese muß seitens des PC quittiert werden! Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Ausgabedatum 11.09.1997 Copyright by Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH 68301 Mannheim Telefon (06 21) 7 76-0 Telefax (06 21) 7 76-10 00... -
Seite 35: Temic E5550-Transponder Lesen, 4600
Bei einer Background-Antwort wird das ACK-Steuerzeichen weggelassen; diese muß seitens des PC quittiert werden! Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Ausgabedatum 11.09.1997 Copyright by Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH 68301 Mannheim Telefon (06 21) 7 76-0 Telefax (06 21) 7 76-10 00... -
Seite 36: Transponder-Schreibfunktionen, 5Xxx
Wird zurückgegeben, wenn der Transponder beschrieben werden konnte, ansonsten wird eine Feh- lerquittierung zurückgegeben. Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Ausgabedatum 11.09.1997 Copyright by Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH 68301 Mannheim Telefon (06 21) 7 76-0 Telefax (06 21) 7 76-10 00... -
Seite 37: Ipc01 (Philips Pcf7930) -Transponder Blockweise Beschreiben, 5100
Wird zurückgegeben, wenn der Transponder beschrieben werden konnte, ansonsten wird eine Feh- lerquittierung zurückgegeben. Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Ausgabedatum 11.09.1997 Copyright by Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH 68301 Mannheim Telefon (06 21) 7 76-0 Telefax (06 21) 7 76-10 00... -
Seite 38: Ipc01 (Philips Pcf7930) - Transponder Byteweise Beschreiben, 5101
Wird zurückgegeben, wenn der Transponder beschrieben werden konnte, ansonsten wird eine Feh- lerquittierung zurückgegeben. Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Ausgabedatum 11.09.1997 Copyright by Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH 68301 Mannheim Telefon (06 21) 7 76-0 Telefax (06 21) 7 76-10 00... -
Seite 39: Mikron Hitag Ht1-Dcx - Transponder Blockweise Beschreiben, 5200
Wird zurückgegeben, wenn der Transponder beschrieben werden konnte, ansonsten wird eine Feh- lerquittierung zurückgegeben. Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Ausgabedatum 11.09.1997 Copyright by Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH 68301 Mannheim Telefon (06 21) 7 76-0 Telefax (06 21) 7 76-10 00... -
Seite 40: Mikron Hitag Ht1-Dcx - Transponder Pageweise Beschreiben, 5201
Wird zurückgegeben, wenn der Transponder beschrieben werden konnte, ansonsten wird eine Feh- lerquittierung zurückgegeben. Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Ausgabedatum 11.09.1997 Copyright by Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH 68301 Mannheim Telefon (06 21) 7 76-0 Telefax (06 21) 7 76-10 00... -
Seite 41: Ipc03 (Em V4050 Bzw. Sid Titan) Transponder Blockweise (Wordweise) Beschreiben, 5400
Wird zurückgegeben, wenn der Transponder beschrieben werden konnte, ansonsten wird eine Feh- lerquittierung zurückgegeben. Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Ausgabedatum 11.09.1997 Copyright by Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH 68301 Mannheim Telefon (06 21) 7 76-0 Telefax (06 21) 7 76-10 00... -
Seite 42: Temic E5550-Transponder Mit Lockbit Beschreiben, 5601
Wird zurückgegeben, wenn der Transponder beschrieben werden konnte, ansonsten wird eine Feh- lerquittierung zurückgegeben. Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Ausgabedatum 11.09.1997 Copyright by Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH 68301 Mannheim Telefon (06 21) 7 76-0 Telefax (06 21) 7 76-10 00... -
Seite 43: Transponderspezifische Funktionen, 6Xxx
ACK STX „6001“ ETX <c> Bei der Antwort des RF-Systems werden keine weiteren Parameter übertragen. Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Ausgabedatum 11.09.1997 Copyright by Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH 68301 Mannheim Telefon (06 21) 7 76-0 Telefax (06 21) 7 76-10 00... -
Seite 44: Neues Passwort Schreiben (Allgemein), 6002
ACK STX „6100“ ETX <c> wird zurückgegeben, wenn die Zeiger gesetzt werden konnten. Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Ausgabedatum 11.09.1997 Copyright by Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH 68301 Mannheim Telefon (06 21) 7 76-0 Telefax (06 21) 7 76-10 00... -
Seite 45: Ipc01 (Philips Pcf7930) - Passwort Über Security-Daten An Das Rf-System Übergeben, 6101
ACK STX „6102“ ETX <c> Rückgabe nach erfolgreicher Deaktivierung des Passwort-Modus Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Ausgabedatum 11.09.1997 Copyright by Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH 68301 Mannheim Telefon (06 21) 7 76-0 Telefax (06 21) 7 76-10 00... -
Seite 46: Ipc01 (Philips Pcf7930) - Neues Passwort Über Security-Daten Auf Tag Schreiben, 6103
(siehe dazu auch „allgemeine Beschreibung der Blockbefehle, Para- meterübertragung“). Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Ausgabedatum 11.09.1997 Copyright by Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH 68301 Mannheim Telefon (06 21) 7 76-0 Telefax (06 21) 7 76-10 00... -
Seite 47: Ipc03 (Em V4050 / Sid Titan) Protection Word Beschreiben, 6400
Word (Block), das permanent ausgegeben wird RF-System ⇒ PC ACK STX „6401“ ETX <c> Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Ausgabedatum 11.09.1997 Copyright by Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH 68301 Mannheim Telefon (06 21) 7 76-0 Telefax (06 21) 7 76-10 00... -
Seite 48: Temic E5530 - Readerkonfiguration, 6500
Anzahl der im Transponder freigegebenen Blöcke RF-System ⇒ PC ACK STX „6501“ ETX <c> Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Ausgabedatum 11.09.1997 Copyright by Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH 68301 Mannheim Telefon (06 21) 7 76-0 Telefax (06 21) 7 76-10 00... -
Seite 49: Temic E5550 - Readerkonfiguration, 6600
Parameterübergabe). RF-System ⇒ PC ACK STX „6601“ ETX <c> Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Ausgabedatum 11.09.1997 Copyright by Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH 68301 Mannheim Telefon (06 21) 7 76-0 Telefax (06 21) 7 76-10 00 Internet http://www.pepperl-fuchs.com... -
Seite 50: Fehlermeldungen
Syntaxfehler im Parameter ungültiger Parameterwert „05“ „10“ TAG Schreib-/Lesefehler „11“ Passwort-Fehler Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Ausgabedatum 11.09.1997 Copyright by Pepperl+Fuchs, Printed in Germany Pepperl+Fuchs GmbH 68301 Mannheim Telefon (06 21) 7 76-0 Telefax (06 21) 7 76-10 00 Internet http://www.pepperl-fuchs.com...
