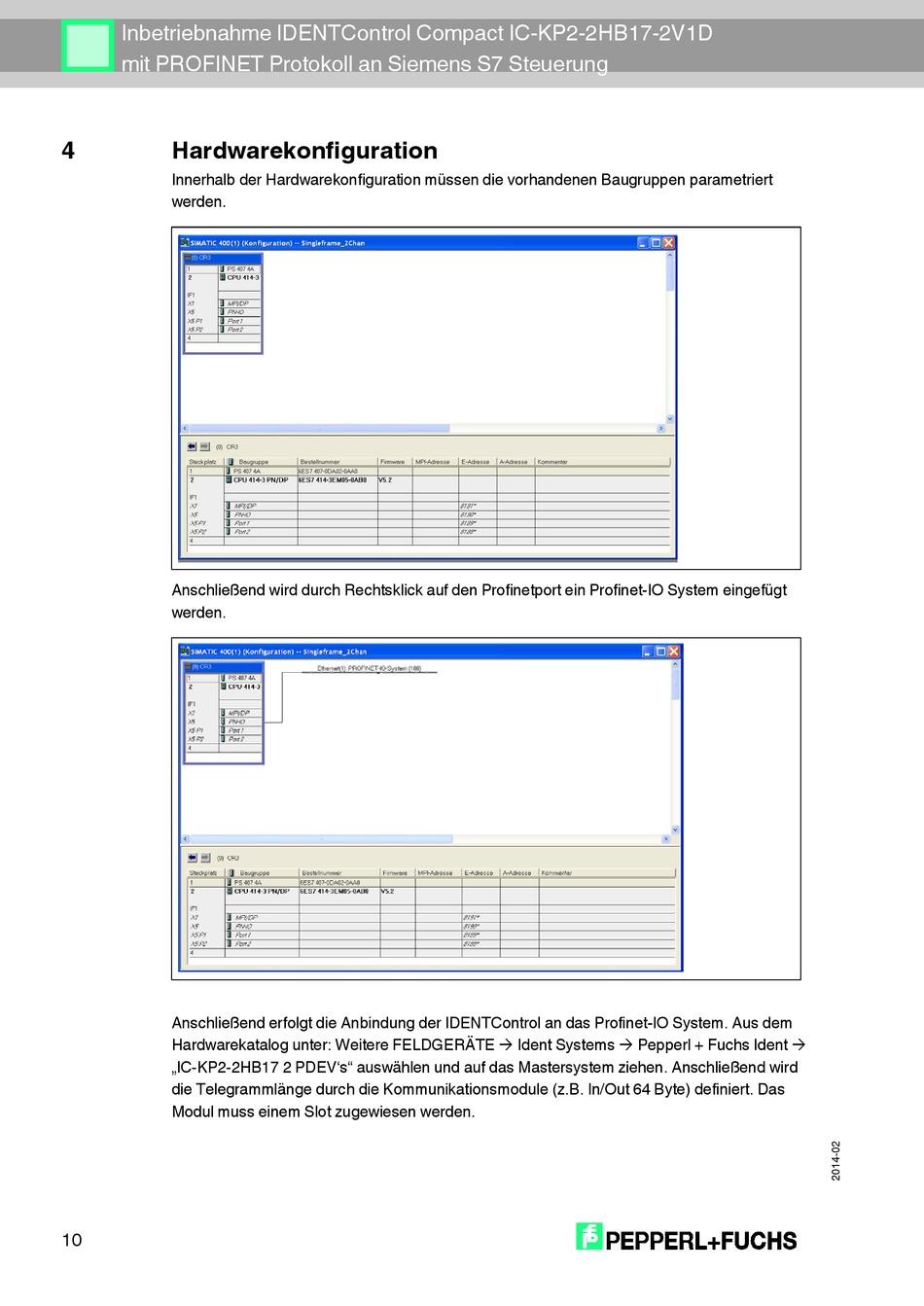

Inbetriebnahme IDENTControl Compact IC-KP2-2HB17-2V1D

mit PROFINET Protokoll an Siemens S7 Steuerung

Hardwarekonfiguration

Innerhalb der Hardwarekonfiguration müssen die vorhandenen Baugruppen parametriert

werden.

Anschließend wird durch Rechtsklick auf den Profinetport ein Profinet-IO System eingefügt

werden.

Anschließend erfolgt die Anbindung der IDENTControl an das Profinet-IO System. Aus dem

Hardwarekatalog unter: Weitere FELDGERÄTE  Ident Systems  Pepperl + Fuchs Ident 

„IC-KP2-2HB17 2 PDEV's" auswählen und auf das Mastersystem ziehen. Anschließend wird

die Telegrammlänge durch die Kommunikationsmodule (z.B. In/Out 64 Byte) definiert. Das

Modul muss einem Slot zugewiesen werden.
