3 Technische Beschreibung
3.1 Bestimmungsgemäße Verwendung
Der Weishaupt Gasbrenner WG10 ist geeignet:
•
für den Anbau an Wärmeerzeuger nach EN303-3 bzw.
DIN4702-1
•
für Warmwasseranlagen bei intermittierenden Betrieb
und Dauerbetrieb (Feuerungsmanager schaltet einmal
innerhalb 24h ab)
Eine darüber hinausgehende Verwendung ist nur mit schrift-
licher Zustimmung der Max Weishaupt GmbH zulässig.
3.2 Funktion
Brennerart
Gasgebläsebrenner mit zweistufiger oder modulierender
Betriebsweise.
Für die modulierende Betriebsweise ist ein Schritt-Regler
bzw. ein Dreipunkt-Schritt-Regler (als Zubehör erhältlich)
erforderlich.
Feuerungsmanager
Merkmale:
•
Mikroprozessor steuert und überwacht alle Brenner-
funktionen
•
LCD-Display
•
Bedienung über Tasten
•
Daten BUS-Anschluß (eBUS)
•
Integrierte Dichtheitskontrolle der Magnetventile
LCD-Display und Bedienfeld
Das LCD-Display zeigt die einzelnen Programmschritte
bzw. den jeweiligen Betriebszustand an. Über die Tasten
des Bedienfeldes regulieren Sie den Brenner ein und
lassen sich Informationen über den Brenner anzeigen.
Stellantriebe
Gasdrossel und Luftklappe werden durch separate
Stellantriebe angesteuert. Dies ergibt im gesamten
Leistungsbereich eine optimale Zuordnungsmöglichkeit
von Verbrennungsluft zu Gasmenge.
Flammenfühler
Überwacht in jeder Betriebsphase das Flammensignal.
Entspricht das Flammensignal nicht dem Programmablauf,
wird eine Sicherheitsabschaltung herbeigeführt.
Mehrfachstellgerät W-MF 507
mit folgenden Funktionen:
•
Druckregelgerät
Gleicht eventuelle Gasdruckschwankungen vom Gas-
versorgungsnetz aus, sorgt für einen konstanten Gas-
druck und einen gleichmäßigen Gasdurchsatz. Über
eine Einstellschraube stellen Sie den Regeldruck ein.
•
2 Magnetventile (Klasse A)
•
Gasfilter
•
Gasdruckwächter
Bei zu geringem Gasdruck wird ein Gasmangel-
programm gestartet. Der Gasdruckwächter dient
außerdem zur automatischen Dichtheitskontrolle.
Luftdruckwächter
Bei Ausfall der Luftversorgung wird vom Luftdruckwächter
eine Sicherheitsabschaltung herbeigeführt.
•
Der Brenner darf nur mit den auf dem Typenschild
angegebenen Gasarten betrieben werden.
•
Der Brenner darf nur bei den zulässigen Umgebungs-
bedingungen (siehe Kap. 8.5) betrieben werden.
•
Der Brenner darf nicht im Freien betrieben werden.
Er ist nur für den Betrieb in geschlossenen Räumen
geeignet.
•
Der Brenner darf nicht außerhalb des Arbeitsfeldes
betrieben werden (Arbeitsfeld siehe Kap. 8.2).
•
Der Gasanschlußdruck darf den auf dem Typenschild
angegeben Gasdruck nicht überschreiten.
Programmablauf
Wärmeanforderung durch den Kesselregler:
•
Prüfung der Stellantriebe
•
Gebläseanlauf – Vorbelüftung des Feuerraumes
•
Zündung ein
•
Magnetventile öffnen – Brennstofffreigabe
•
Flammenbildung
•
Je nach Wärmeanforderung öffnen Luftklappe und
Gasdrossel im Verbund
•
Nach 24h ununterbrochenem Betrieb erfolgt zeit-
gesteuert eine zwangsweise Regelabschaltung.
Genügend Wärme vorhanden:
•
Magnetventile schließen nacheinander
•
Nachbelüftung des Feuerraumes
•
Gebläse aus
•
Dichtheitskontrolle der Magnetventile
•
Brenner schaltet ab – Standby

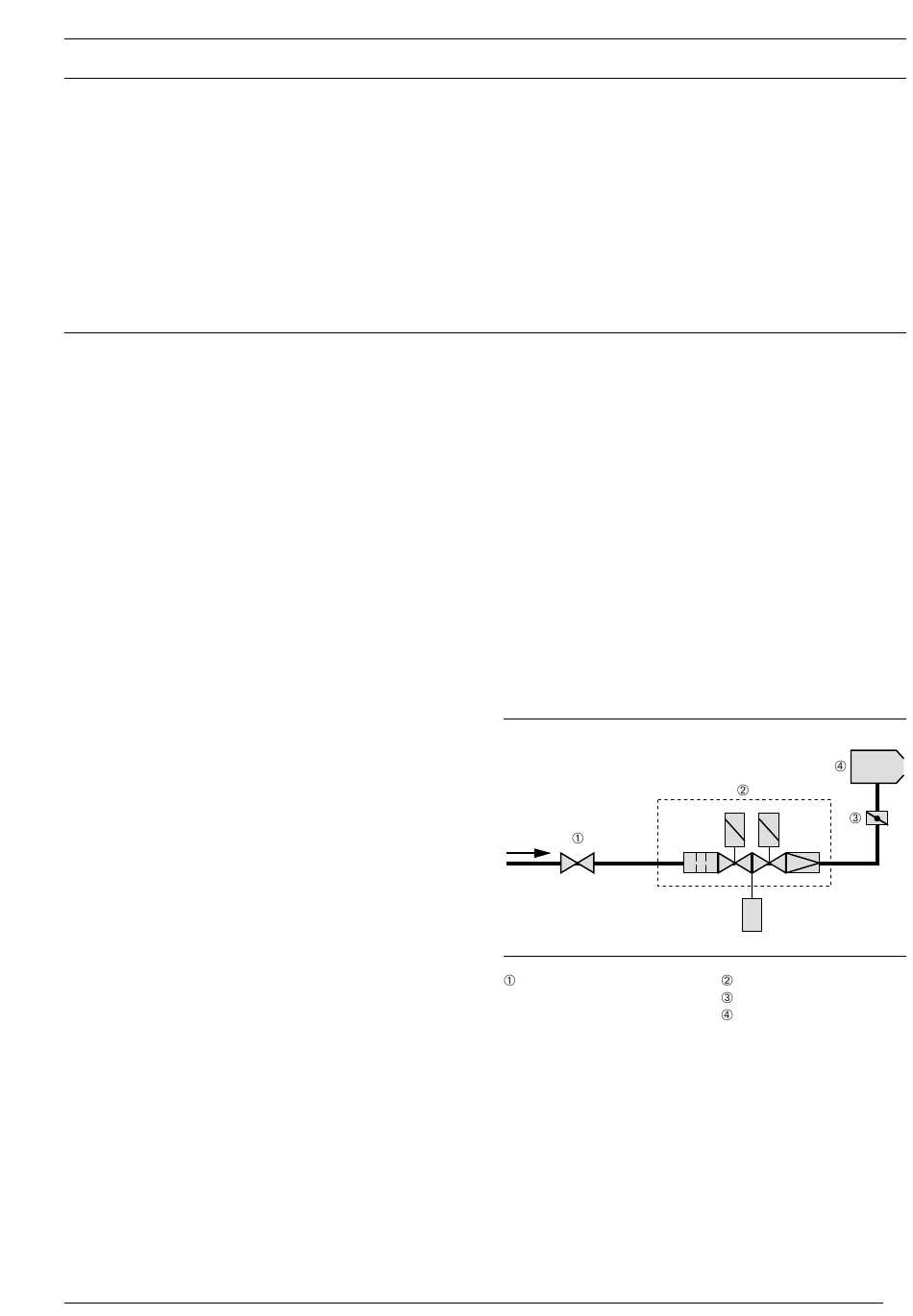

Funktionsschema Gasarmaturen
Kugelhahn mit
thermischer Absper-
reinrichtung
P
Mehrfachstellgerät
Gasdrossel
Brenner
7
