5.3 Inbetriebnahme und Einregulierung
Werte ermitteln zur Voreinstellung
1. Erforderliche Voreinstellung der Luftklappe und der
Stauscheibe auswählen und einstellen.
2. Gaseinstelldruck auswählen
(Einstellung erfolgt während des Betriebes)
3. Gasdurchsatzberechnung für Groß- und Kleinlast
durchführen (siehe Anhang).
Hierzu Angaben des Kesselherstellers beachten.
Ablesebeispiel 1
Gewünschte Feuerungswärmeleistung: 60 kW
Feuerraumdruck: 1,0 mbar
Ergibt:
Stauscheibenstellung: 0 mm
Luftklappenstellung: 50°

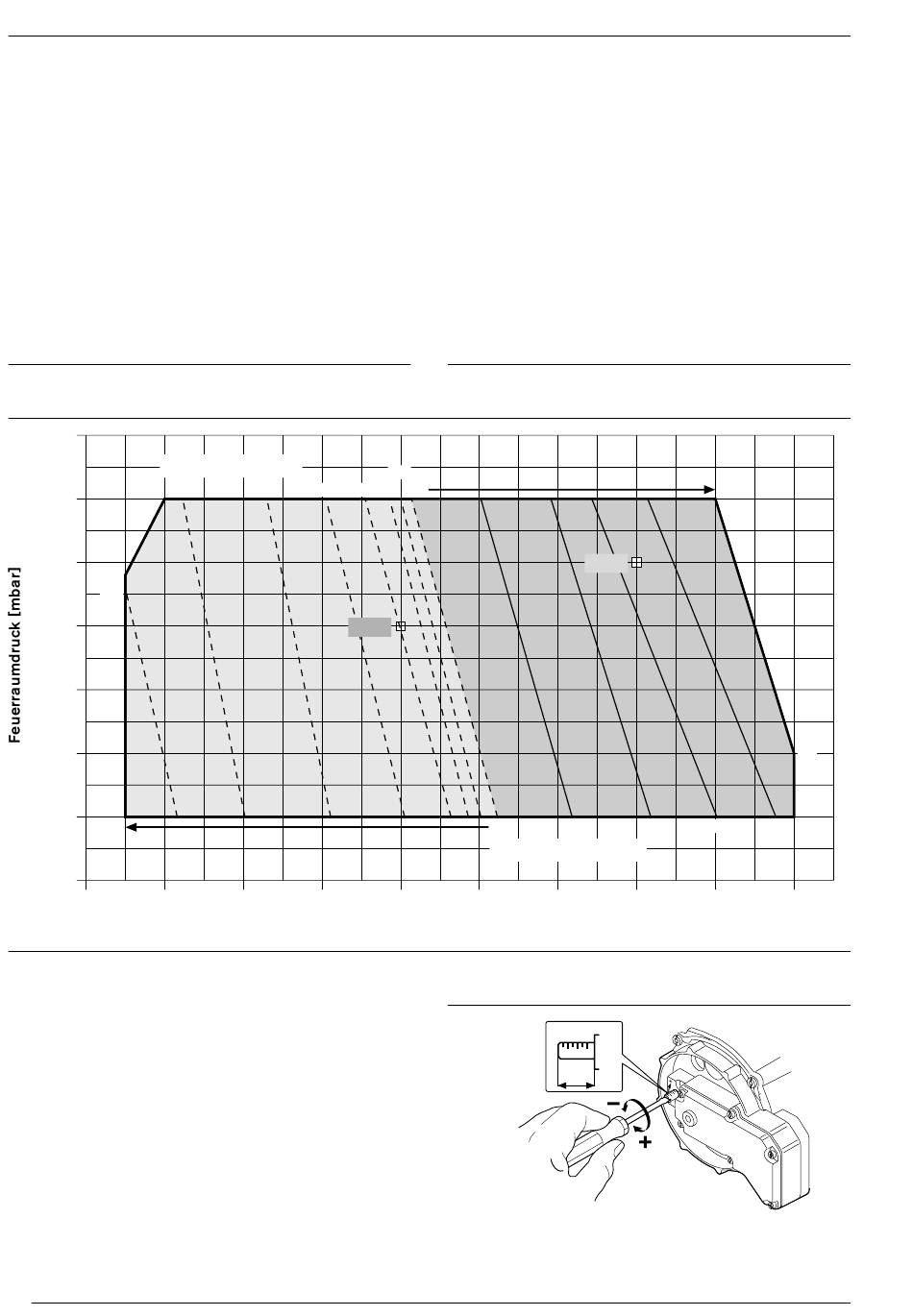

Einstelldiagramm zur Voreinstellung Luftklappe – Stauscheibe
2,5
Luftklappenstellung
20°
2,0
1,5
10°
1,0
0,5
0
-0,5
-1,0
20
30
16
70°
30°
40°
50° 60°
80°
Bsp. 1
40
50
60
Feuerungswärmeleistung [ kW ]
Diese Werte wurden an Prüfflammrohren (EN 676) unter
idealisierten Atmosphären und Feueraumbedingungen er-
mittelt und können bei der Einregulierung auf die Betriebs-
bedingungen der jeweiligen Anlage abweichen.
Mit diesen Werten ergibt sich eine Luftzahl von λ ≈ 1,15.
Ablesebeispiel 2
Gewünschte Feuerungswärmeleistung: 90 kW
Feuerraumdruck: 1,5 mbar
Ergibt:
Stauscheibenstellung: 6,7 mm
Luftklappenstellung: 80°
Bsp. 2
0
2
Stauscheibenstellung
70
80
Einstellschraube für Stauscheibenstellung (Maß X)
x
Bei Maß X = 0 ist die Einstellschraube
bündig mit dem Verschlussdeckel.
Werksvoreinstellung: X = 5
10
4
6
8
90
100
110
