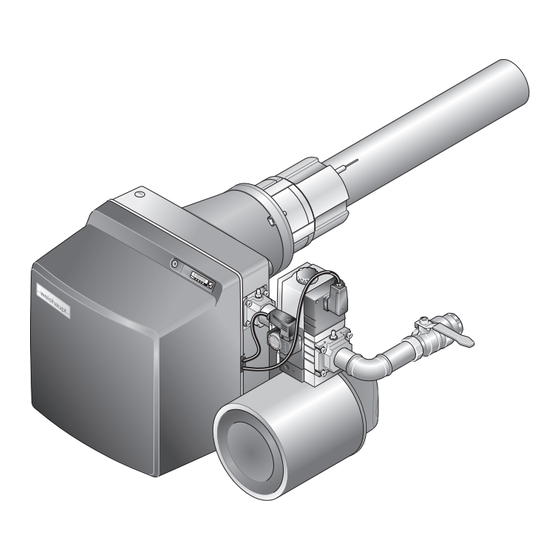

Weishaupt WG40 2-A ZM-PLN-Serie Montage- Und Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Weishaupt Anleitungen
  4. Gasbrenner
  5. WG40 2-A ZM-PLN-Serie
  6. Montage- und betriebsanleitung
Weishaupt WG40 2-A ZM-PLN-Serie Montage- Und Betriebsanleitung

Weishaupt WG40 2-A ZM-PLN-Serie Montage- Und Betriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Montage- und Betriebsanleitung
Gasbrenner WG40.../2-A ZM-PLN
83321901 1/2021-08

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Weishaupt WG40 2-A ZM-PLN-Serie

Inhaltszusammenfassung für Weishaupt WG40 2-A ZM-PLN-Serie

  • Seite 1 Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 83321901 1/2021-08...

  • Seite 2: Inhaltsverzeichnis

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN Benutzerhinweise ...................... 5 1.1   Zielgruppe ........................ 5 1.2   Symbole  .........................  5 1.3   Gewährleistung und Haftung  .................. 6 Sicherheit .......................... 7 2.1   Bestimmungsgemäße Verwendung .................  7 2.2   Verhalten bei Gasgeruch  ...................  7 2.3   Sicherheitsmaßnahmen  .................... 7 2.3.1  ...
  • Seite 3 Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN Installation  ........................ 28 5.1   Gasversorgung ...................... 28 5.1.1   Armatur installieren  ....................  29 5.1.2   Gaszuleitung auf Dichtheit prüfen und entlüften  ........ 32 5.2   Elektroanschluss  ...................... 33 Bedienung  ........................ 34 6.1   Bedienfeld ........................ 34 6.2   Anzeige ......................... 36 6.2.1  ...
  • Seite 4 Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 9.12   Stellantrieb-Luftklappe aus- und einbauen  ............ 83 9.13   Winkelgetriebe aus- und einbauen  .............. 84 9.14   Stellantrieb-Gasdrossel aus- und einbauen  ............. 85 9.15   Spule Gasdoppelventil austauschen  .............. 86 9.16   Atmungsstopfen Mehrfachstellgerät austauschen  .......... 87 9.17   Filtereinsatz Mehrfachstellgerät aus- und einbauen ........ 88 9.18  ...

  • Seite 5: Benutzerhinweise

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 1 Benutzerhinweise 1 Benutzerhinweise Diese Anleitung ist Bestandteil vom Gerät und muss am Einsatzort aufbewahrt wer- Originalbetriebsanleitung den. Vor Arbeiten am Gerät die Anleitung sorgfältig lesen. 1.1 Zielgruppe Die Anleitung wendet sich an Betreiber und qualifiziertes Fachpersonal. Sie ist von allen Personen zu beachten, die am Gerät arbeiten.

  • Seite 6: Gewährleistung Und Haftung

    Betrieb mit nicht funktionsfähigen Sicherheits- oder Schutzeinrichtungen, Weiterbenutzung trotz Auftreten von einem Mangel, unsachgemäßes Montieren, Inbetriebnehmen, Bedienen und Warten, unsachgemäß durchgeführte Reparaturen, keine Verwendung von Weishaupt-Originalteilen, höhere Gewalt, eigenmächtige Veränderungen am Gerät, Einbau von Zusatzkomponenten, die nicht gemeinsam mit dem Gerät geprüft wurden, Einbau von Brennraumeinsätzen, die die Ausbildung der Flamme verhindern,...

  • Seite 7: Sicherheit

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 2 Sicherheit 2 Sicherheit 2.1 Bestimmungsgemäße Verwendung Der Brenner ist für den Betrieb an Wärmeerzeuger nach EN 303 und EN 676 ge- eignet. Wird der Brenner nicht an Feuerräumen nach EN 303 und EN 676 betrieben, muss eine sicherheitstechnische Beurteilung der Verbrennung und der Flammenstabilität in den verschiedenen Prozesszuständen und an den Abschaltgrenzen der Feue- rungsanlage erfolgen und dokumentiert werden.

  • Seite 8: Elektrische Arbeiten

    Flüssig- und Erdgas erfordert einen Umbau. Dichtheitsprüfung nach jeder Wartung und Störungsbehebung durchführen. 2.4 Bauliche Veränderungen Umbaumaßnahmen sind nur mit schriftlicher Zustimmung der Max Weishaupt GmbH zulässig. Nur Zusatzkomponenten einbauen, die gemeinsam mit dem Gerät geprüft wur- den.

  • Seite 9: Produktbeschreibung

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 3 Produktbeschreibung 3 Produktbeschreibung 3.1 Typenschlüssel Beispiel: WG40N/2-A ZM-PLN Baureihe: Kompaktbrenner Brennstoff: Gas Baugröße N: Erdgas F: Flüssiggas Leistungsgröße Konstruktionsstand Ausführung Regelungsart: modulierend Mischeinrichtung: Premix LowNO 9-128 83321901 1/2021-08 Neu...

  • Seite 10: Typ Und Serialnummer

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 3 Produktbeschreibung 3.2 Typ und Serialnummer Der Typ und die Serialnummer auf dem Typenschild identifizieren das Produkt ein- deutig. Sie sind für den Weishaupt-Kundendienst erforderlich. 1 Typenschild Typ: Ser. Nr.: 10-128 83321901 1/2021-08 Neu...

  • Seite 11: Funktion

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 3 Produktbeschreibung 3.3 Funktion 3.3.1 Luftzufuhr Luftklappe Die Luftklappe reguliert die Luftmenge für die Verbrennung. Der Feuerungsmanager steuert über einen Stellantrieb die Luftklappe. Bei Brennerstillstand schließt die Luftklappe automatisch. Dadurch wird die Auskühlung vom Wärmeerzeuger redu- ziert.

  • Seite 12: Gaszufuhr

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 3 Produktbeschreibung 3.3.2 Gaszufuhr Gaskugelhahn 1 Der Gaskugelhahn öffnet und sperrt die Gaszufuhr. Mehrfachstellgerät 8 Das Mehrfachstellgerät enthält: Gasfilter Gasdoppelventil Druckregler Gasfilter 2 Der Gasfilter schützt die nachfolgende Armatur vor Fremdkörper. Gasdoppelventil 4 Das Gasdoppelventil öffnet und sperrt die Gaszufuhr. Druckregler 3 Der Druckregler reduziert den Anschlussdruck und gewährleistet einen konstanten Einstelldruck.
  • Seite 13 Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 3 Produktbeschreibung Gasdruckwächter-max 6 (optional) Abhängig von der Brenneranwendung ist der optionale Ausrüstungsgegenstand erforderlich [Kap. 12.2]. Der Gasdruckwächter-max überwacht den Einstelldruck. Überschreitet der Einstell- druck den eingestellten Wert, führt der Feuerungsmanager eine Sicherheitsab- schaltung durch. ¾'' ½'' ...

  • Seite 14: Elektrische Komponenten

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 3 Produktbeschreibung 3.3.3 Elektrische Komponenten Feuerungsmanager Der Feuerungsmanager W-FM ist die Steuerungseinheit vom Brenner. Er steuert den Funktionsablauf und überwacht die Flamme. Bedienfeld Am Bedienfeld lassen sich Werte und Parameter vom Feuerungsmanager anzeigen und ändern. Brennermotor Der Brennermotor wird über einen Frequenzumrichter angesteuert.

  • Seite 15: Ein- Und Ausgänge

    -Sonde (Zubehör) Drehzahlgeber (Namur) Frequenzumrichter Bedienfeld Stellantrieb-Luftklappe Stellantrieb-Gasdrossel Steckplatz Analogmodul EM3/3 oder Feldbusmodul EM3/2 Abdeckung W-FM Externes Ventil Flüssiggas Frequenzumrichter bei Motordauerlauf -weishaupt- Frequenzumrichter Zündgerät Mehrfachstellgerät oder Gasdoppelventil frei Brückenstecker Nr. 7 Gaszähler (Impulsgeber) Luftdruckwächter / Luftdruckwächter Fremdluftansaugung (LDW2) Gasdruckwächter-min/-Dichtheitskontrolle Ionisation Fernentriegelung oder Gasdruckwächter-min (optional)

  • Seite 16: Programmablauf

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 3 Produktbeschreibung 3.3.5 Programmablauf In der Anzeige werden die Betriebsphasen für die Inbetriebsetzung vom Brenner dargestellt. Phase Funktion Nach Einschalten der Spannungsversorgung führt der Feuerungsmanager einen Selbsttest durch. TEST Bei Wärmeanforderung fahren die Stellantriebe für Luftklappe und Gasdrossel den Referenzpunkt an. Der Feuerungsmanager führt eine Fremdlichtkontrolle durch.
  • Seite 17 Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 3 Produktbeschreibung W-FM 25 T1 T2 1234 1234 Ionisationselektrode ZU-Position Flammenwächter Zündposition Luftdruckwächter Kleinlast Luftdruckwächter Ansaugluftfilter Großlast Temperatur- oder Druckregler Betriebsphase Temperatur- oder Druckregler Großlast Initialisierungszeit (Test): 3 s Gasdruckwächter-min/-Dichtheitskontrolle Nachbelüftungszeit: 2 s [Kap. 6.2.3]. Gasdruckwächter-max (optional) 1.

  • Seite 18: Technische Daten

    –15 … +40 °C Temperatur bei Transport/Lagerung –20 … +70 °C relative Luftfeuchtigkeit max 80 %, keine Betauung Aufstellhöhe max 2000 m Für eine höhere Aufstellhöhe ist Rücksprache mit Weishaupt erforderlich. 3.4.4 Brennstoffe Erdgas E/LL Flüssiggas B/P 18-128 83321901 1/2021-08 Neu...

  • Seite 19: Emissionen

    -Werte werden beeinflusst durch: Feuerraumabmessung, Abgasführung, Brennstoff, Verbrennungsluft (Temperatur und Feuchte), Mediumtemperatur. -Gehalt im Abgas Feuerraumabmessungen, siehe Weishaupt Partnerportal / Dokumente und Anwen- dungen / Online-Anwendungen / NO -Berechnung für Brenner. Schall Zweizahl-Schallemissionswerte gemessener Schallleistungspegel L (re 1 pW) dB(A)

  • Seite 20: Leistung

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 3 Produktbeschreibung 3.4.6 Leistung Feuerungswärmeleistung Erdgas 60 … 600 kW Flüssiggas 70 … 600 kW Arbeitsfeld Arbeitsfeld nach EN 676. Die Leistungsangaben beziehen sich auf eine Aufstellhöhe von 0 m über NN. Bei Aufstellhöhen über 0 m ergibt sich eine Leistungsreduzierung von ca. 1 % pro 100 m.

  • Seite 21: Abmessungen

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 3 Produktbeschreibung 3.4.7 Abmessungen Brenner ½ 60 mm 450 mm 235 mm 524 mm 577 mm 832 mm 212 mm 3.4.8 Gewicht ca. 35 kg 21-128 83321901 1/2021-08 Neu...

  • Seite 22: Montage

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 4 Montage 4 Montage 4.1 Montagebedingungen Brennertyp und Arbeitsfeld Brenner und Wärmeerzeuger müssen aufeinander abgestimmt sein. Brennertyp und Brennerleistung prüfen. Aufstellraum Vor der Montage sicherstellen, dass: der Platz für die Normal- und Serviceposition ausreicht [Kap. 3.4.7], die Verbrennungsluftzufuhr ausreicht, ggf.

  • Seite 23: Brenner Montieren

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 4 Montage 4.2 Brenner montieren Arbeitsschutzvorschriften zum Heben und Tragen von Lasten beachten [Kap. 3.4.8]. Nur gültig für die Schweiz Bei Montage und Betrieb die Vorschriften vom SVGW, der VKF, die örtlichen und kantonalen Verordnungen und die EKAS-Richtlinie (Flüssiggasrichtlinie Teil 2) be- achten.
  • Seite 24 Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 4 Montage Brennerrohr einbauen Beim Aus- und Einbau vom Brennerrohr darauf achten, dass das Brennerrohrgewe- be nicht beschädigt wird. Abstand Ionisations- und Zündelektrode prüfen und ggf. einstellen [Kap. 9.10]. Abdeckhaube entfernen. Gemischverteiler ausbauen [Kap. 9.3]. Brennerrohr vorsichtig anheben, und bis Anschlag in das Brennergehäuse schie- ben, dabei darauf achten, dass: die Längsschweißnaht vom Brennerrohrgewebe nicht im Bereich der Zünd- einheit liegt,...

  • Seite 25: Brenner Um 180° Drehen (Optional)

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 4 Montage 4.2.1 Brenner um 180° drehen (optional) Bedienfeld 1 auf gegenüberliegender Gehäuseseite montieren. Befestigungswinkel 5 auf gegenüberliegender Gehäuseseite montieren. Ggf. Luftfilterkasten um 180° drehen [Kap. 4.2.2]. Stiftschrauben 3 in die Kesselplatte schrauben. Brenner 180° drehen und auf die Stiftschrauben aufsetzen, dabei auf richtigen Sitz der Flanschdichtung 2 achten.

  • Seite 26: Luftfilterkasten Um 180° Drehen (Optional)

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 4 Montage 4.2.2 Luftfilterkasten um 180° drehen (optional) Luftschlauch vom Luftdruckwächter Ansaugluftfilter an der Impulsleitung lösen. Ansaugluftfilter entfernen [Kap. 9.11]. Schrauben 1 entfernen und Ansaughaube komplett abnehmen. Für Linksanbau muss der Blindstopfen 2 auf Position 1 montiert werden. 26-128 83321901 1/2021-08 Neu...
  • Seite 27 Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 4 Montage Ansaughaube 3 180° drehen und mit Schrauben 1 montieren, dabei auf rich- tigen Sitz der Dichtung 2 achten. Luftfilter montieren. Luftschlauch vom Luftdruckwächter Ansaugluftfilter an der Impulsleitung montie- ren. 27-128 83321901 1/2021-08 Neu...

  • Seite 28: Installation

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 5 Installation 5 Installation 5.1 Gasversorgung Explosionsgefahr durch ausströmendes Gas Eine Zündquelle kann ein Gas-Luft-Gemisch zur Explosion bringen. Gasversorgung sorgfältig installieren. Alle Sicherheitshinweise beachten. GEFAHR Nur ein zugelassener Vertragsinstallateur darf den Gasanschluss durchführen. Da- bei die örtlichen Vorschriften beachten.

  • Seite 29: Armatur Installieren

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 5 Installation 5.1.1 Armatur installieren Nur in Verbindung mit W-MF und Gasanschlussdruck > 150 mbar Ist der Gasanschlussdruck > 150 mbar muss ein Druckregler vor dem W-MF ein- gebaut werden. Armatur installieren, siehe Zusatzblatt (Druck-Nr. 835109xx). Armatur von rechts installieren Schutzfolie und Verschlussstopfen entfernen.
  • Seite 30 Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 5 Installation Bevor das Mehrfachstellgerät montiert wird, den Gasdruckwächter versetzen: Verschlussstopfen 1 und Gasdruckwächter 3 entfernen. Gasdruckwächter 3 und O-Ring 2 auf gegenüberliegender Seite montieren. Verschlussstopfen 1 auf gegenüberliegender Seite montieren. ¾'' ... 1½'' DN 65 Für die weitere Installation, siehe "Armatur von rechts installieren".
  • Seite 31 Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 5 Installation Zubehör ¾'' ... 1½'' DN 65 1 Gasdruckwächter-min mit mechanischer Verriegelung (B34) 2 Gasdruckwächter-max (B33) 31-128 83321901 1/2021-08 Neu...

  • Seite 32: Gaszuleitung Auf Dichtheit Prüfen Und Entlüften

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 5 Installation 5.1.2 Gaszuleitung auf Dichtheit prüfen und entlüften Nur das Gasversorgungsunternehmen (GVU) oder ein Vertragsinstallationsunter- nehmen darf die Gaszuleitung auf Dichtheit prüfen und entlüften. 32-128 83321901 1/2021-08 Neu...

  • Seite 33: Elektroanschluss

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 5 Installation 5.2 Elektroanschluss Lebensgefahr durch Stromschlag Arbeiten unter Spannung kann zu Stromschlag führen. Vor Beginn der Arbeiten, Gerät von der Spannungsversorgung trennen. GEFAHR Gegen unerwartetes Wiedereinschalten sichern. Stromschlag durch Frequenzumrichter Nach Trennung der Spannungsversorgung können Bauteile noch spannungsfüh- rend sein und zu Stromschlag führen.

  • Seite 34: Bedienung

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 6 Bedienung 6 Bedienung 6.1 Bedienfeld [G] Gas Stellantrieb-Gasdrossel wählen [–] Werte ändern [L/A] Luft Stellantrieb-Luftklappe wählen [Enter] Brenner entriegeln; Informationen abrufen ca. 0,5 Sekunden drücken: Info-Ebene ca. 2 Sekunden drücken: Service-Ebene 3 und 5 [+] und [Enter] ca.
  • Seite 35 Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 6 Bedienung Flammensignal Das Flammensignal kann während der Inbetriebnahme (Einstell-Ebene) über eine Tastenkombination angezeigt werden. Taste [Enter] und [G] gleichzeitig drücken. Das Flammensignal wird angezeigt. Empfohlenes Flammensignal, siehe Service-Ebene Information 19 [Kap. 6.2.2]. Betriebsstatus Der genaue Betriebsstatus vom Feuerungsmanager kann zusätzlich angezeigt wer- den.

  • Seite 36: Anzeige

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 6 Bedienung 6.2 Anzeige Die Anzeige zeigt aktuelle Betriebszustände und Betriebsdaten an. 1 Einstell-Ebene aktiviert 2 Startphase aktiv 3 Info-Ebene aktiviert 4 Stellantrieb läuft ZU 5 Stellantrieb läuft AUF 6 Brenner in Betrieb 7 Störung 8 Service-Ebene aktiviert Feuerungsmanager führt Selbsttest durch [Kap. 3.3.5] Standby, keine Wärmeanforderung...

  • Seite 37: Info-Ebene

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 6 Bedienung 6.2.1 Info-Ebene In der Info-Ebene können Brennerdaten abgefragt werden. Taste [Enter] ca. 0,5 Sekunden drücken. Die Info-Ebene ist aktiviert. Taste [Enter] drücken um zur nächsten Information zu gelangen. l,m³ Information Gasverbrauch gesamt in m (über X3:8) Wert zurücksetzen: Taste [L/A] und [+] gleichzeitig ca.

  • Seite 38: Service-Ebene

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 6 Bedienung 6.2.2 Service-Ebene Die Service-Ebene informiert über: Stellantriebsposition der einzelnen Betriebspunkte, zuletzt aufgetretene Fehler, Flammensignal während Brennerbetrieb. Taste [Enter] ca. 2 Sekunden drücken. Die Service-Ebene ist aktiviert. Taste [Enter] drücken um zur nächsten Information zu gelangen. Bei Information 0 …...

  • Seite 39: Parameter-Ebene

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 6 Bedienung 6.2.3 Parameter-Ebene Die Parameter-Ebene kann nur im Standby (OFF) aufgerufen werden. Taste [+] und [Enter] gleichzeitig ca. 2 Sekunden drücken. Die Parameter-Ebene ist aktiviert. Taste [+] drücken. Taste [Enter] drücken um zum nächsten Parameter zu gelangen. Erst dann wird der Wert gespeichert.
  • Seite 40 Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 6 Bedienung Pnr. Parameter Einstellbereich Werks- einstellung Betriebsart Ausgang X3:1 0: nicht aktiv 1: mit Pilotgasventil nicht unterbrochen 2: mit Pilotgasventil unterbrochen 3: Standard (Externes Ventil Flüssiggas) Flammenwächter 0: Ionisationselektrode oder Flammenfühler FLW 1: Schalteingang (X3:14) 2: Flammenfühler QRB4 oder Flammenfühler Dauerbetrieb Anzeige Modus 0: E-Parameter in der Zugriffs-Ebene nicht aktiv...

  • Seite 41: Zugriffs-Ebene

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 6 Bedienung 6.2.4 Zugriffs-Ebene In der Zugriffs-Ebene kann die Konfiguration je nach Brennertyp und/oder Ausfüh- rung angepasst werden. In der Parameter-Ebene muss der Anzeige Modus auf 1 parametriert sein, damit auf die Parameter E0 … E3 zugegriffen werden kann [Kap. 6.2.3]. [G] und [L/A] gleichzeitig drücken.

  • Seite 42: Linearisierung

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 6 Bedienung 6.3 Linearisierung Während der Inbetriebnahme kann bei Gasbetrieb eine Linearisierung der Be- triebspunkte durchgeführt werden. Bei der Linearisierung wird ausgehend vom angezeigten Betriebspunkt eine Gera- de nach P9 gebildet. Die Werte auf der Geraden werden als neue Betriebspunkte übernommen.

  • Seite 43: Inbetriebnahme

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 7 Inbetriebnahme 7 Inbetriebnahme 7.1 Voraussetzungen Die Inbetriebnahme darf nur qualifiziertes Fachpersonal durchführen. Nur eine richtig durchgeführte Inbetriebnahme gewährleistet die Betriebssicherheit. Brenner nicht außerhalb vom Arbeitsfeld betreiben [Kap. 3.4.6]. Vor der Inbetriebnahme sicherstellen, dass: alle Montage- und Installationsarbeiten ordnungsgemäß durchgeführt sind, die Verbrennungsluftzufuhr ausreicht, ggf.

  • Seite 44: Messgeräte Anschließen

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 7 Inbetriebnahme 7.1.1 Messgeräte anschließen Messgerät für Ionisationsstrom Ionisationsleitung an der Steckerkupplung trennen. Strommessgerät in Reihe schalten. Ionisationsstrom Fremdlichterkennung ab 1 μA minimaler Ionisationsstrom 5 μA empfohlener Ionisationsstrom 9 … 15 μA 44-128 83321901 1/2021-08 Neu...

  • Seite 45: Gasanschlussdruck Prüfen

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 7 Inbetriebnahme 7.1.2 Gasanschlussdruck prüfen Anschlussdruck-min Zum Anschlussdruck-min den Feuerraumdruck in mbar hinzuzählen. Der An- schlussdruck sollte 15 mbar nicht unterschreiten. Anschlussdruck-min für Niederdruckversorgung aus Tabelle ermitteln [Kap. 7.1.5]. Anschlussdruck-max Anschlussdruck-max vor dem Gaskugelhahn ist 300 mbar. Anschlussdruck prüfen Explosionsgefahr durch zu hohen Gasanschlussdruck Überschreiten vom Anschlussdruck-max kann die Armatur beschädigen und zur Ex-...

  • Seite 46: Gasarmatur Auf Dichtheit Prüfen

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 7 Inbetriebnahme 7.1.3 Gasarmatur auf Dichtheit prüfen Dichtheitsprüfung durchführen: vor der Inbetriebnahme, nach allen Service- und Wartungsarbeiten. Erste Prüfphase Zweite und dritte Prüfphase Prüfdruck 100 mbar ±10 % 100 mbar ±10 % Wartezeit für Druckausgleich 5 Minuten 5 Minuten Prüfzeit...
  • Seite 47 Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 7 Inbetriebnahme ¾'' ...1½'' DN 65 1 Erste Prüfphase 2 Zweite Prüfphase 3 Dritte Prüfphase 4 Steckscheibe 47-128 83321901 1/2021-08 Neu...
  • Seite 48 Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 7 Inbetriebnahme Vierte Prüfphase In der vierten Phase den Übergang zum Gemischverteiler 1 auf Dichtheit prüfen. Die Prüfphase lässt sich erst während oder nach der Inbetriebnahme vom Brenner durchführen. Für die Prüfung ein elektronisches Gasspürgerät oder ein Lecksuch-Spray verwen- den.

  • Seite 49: Gasarmatur Entlüften

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 7 Inbetriebnahme 7.1.4 Gasarmatur entlüften Messstelle vor Ventil 1 öffnen [Kap. 7.1.3]. An der Messstelle einen zugelassenen Entlüftungsschlauch anschließen. Entlüftungsschlauch ins Freie führen. Gaskugelhahn langsam öffnen. Das Gas-Luft-Gemisch in der Armatur strömt über den Entlüftungsschlauch ins Freie.

  • Seite 50: Druckregler Voreinstellen

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 7 Inbetriebnahme 7.1.5 Druckregler voreinstellen Einstelldruck ermitteln Zum Einstelldruck vor Gasdrossel den Feuerraumdruck in mbar hinzuzählen. Einstelldruck aus Tabelle ermitteln und notieren. 50-128 83321901 1/2021-08 Neu...
  • Seite 51 Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 7 Inbetriebnahme Die Angaben Heizwert H beziehen sich auf 0 °C und 1013 mbar. Die Tabellenwerte wurden unter idealen Bedingungen ermittelt. Die Werte sind da- her Richtwerte für die Grundeinstellung. Großlast Einstelldruck Anschlussdruck-min vor Kugelhahn [kW] vor Gasdrossel [mbar] (Niederdruckversorgung) [mbar] Nennweite Armatur...
  • Seite 52 Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 7 Inbetriebnahme Einstelldruck voreinstellen Nur in Verbindung mit W-MF und Gasanschlussdruck > 150 mbar Der Vordruck muss auf ca. 90 mbar eingestellt werden. Druckregler FRS einstellen, siehe Zusatzblatt (Druck-Nr. 835109xx). Ermittelten Einstelldruck am Mehrfachstellgerät voreinstellen. Druckregler entspannen (2"...

  • Seite 53: Einstellwerte

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 7 Inbetriebnahme 7.1.6 Einstellwerte Luftklappenstellung ermitteln Brenner nicht außerhalb vom Arbeitsfeld betreiben [Kap. 3.4.6]. Luftklappenstellung entsprechend der geforderten Feuerungswärmeleistung ein- stellen. Luftklappenstellung aus Diagramm ermitteln und notieren. Beispiel geforderte Brennerleistung 375 kW Feuerraumdruck 3,5 mbar Luftklappenstellung 38°...

  • Seite 54: Brenner Einregulieren

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 7 Inbetriebnahme 7.2 Brenner einregulieren Lebensgefahr durch Stromschlag Berühren der Zündeinrichtung kann zu Stromschlag führen. Zündeinrichtung während dem Zündvorgang nicht berühren. GEFAHR Während der Inbetriebnahme Flammensignal prüfen [Kap. 7.1.1]. 1. Feuerungsmanager voreinstellen Brückenstecker Nr. 7 am Feuerungsmanager ausstecken. Spannungsversorgung herstellen.
  • Seite 55 Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 7 Inbetriebnahme Taste [+] drücken. Werkseinstellung Betriebspunkt P1 (Minimallast) erscheint. Taste [Enter] und [L/A] gleichzeitig drücken. Werkseinstellung Gebläsedrehzahl (100 %) erscheint. Taste [+] drücken, um Werkseinstellung zu bestätigen. Werkseinstellung Betriebspunkt P0 (Zündposition) erscheint. Taste [Enter] und [L/A] gleichzeitig drücken. Werkseinstellung Gebläsedrehzahl (70 %) erscheint.
  • Seite 56 Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 7 Inbetriebnahme 2. Funktionsablauf prüfen Gaskugelhahn öffnen. Druck in der Armatur baut sich auf. Gaskugelhahn wieder schließen. Brückenstecker Nr. 7 am Feuerungsmanager einstecken. Brenner startet. Dichtheitskontrolle wird durchgeführt. Drehzahlnormierung beginnt. Taste [+] innerhalb 20 Sekunden drücken. Drehzahlnormierung wird durchgeführt.
  • Seite 57 Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 7 Inbetriebnahme 3. Einstelldruck voreinstellen Wenn bei der Einregulierung eine Regelabschaltung oder Störung eintritt: Taste [G] und [L/A] gleichzeitig kurz drücken. Taste [+] drücken. Feuerungsmanager wechselt in die Einstell-Ebene. Messstelle für den Einstelldruck öffnen und Druckmessgerät anschließen. Gaskugelhahn öffnen.
  • Seite 58 Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 7 Inbetriebnahme 4. Großlast anfahren Taste [+] drücken. Brenner fährt Betriebspunkt P1 an. Verbrennung auf CO-Gehalt prüfen und ggf. Verbrennungswerte über Gasdros- selstellung [G] anpassen. Taste [+] drücken. Nächster Betriebspunkt wird angefahren. Schritte bei jedem Betriebspunkt wiederholen, bis P9 erreicht ist. 5.
  • Seite 59 Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 7 Inbetriebnahme 6. Betriebspunkt P1 einregulieren Taste [-] drücken. P9 wird gespeichert. Brenner fährt Betriebspunkt P8 an. Verbrennung auf CO-Gehalt prüfen und ggf. Verbrennungswerte über Gasdros- selstellung [G] anpassen. Taste [-] drücken. Nächster Betriebspunkt wird angefahren. Schritte bei jedem Betriebspunkt wiederholen, bis P1 erreicht ist.
  • Seite 60 Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 7 Inbetriebnahme 8. Linearisierung durchführen [Kap. 6.3] Taste [+] drücken. Brenner fährt Betriebspunkt P1 an. Taste [Enter] drücken. Feuerungsmanager wechselt in den Linearisierungs-Modus. Mit Taste [+] bestätigen. Linearisierung wird ausgelöst. Anschließend erscheint in der Anzeige Betriebspunkt P1. Kalkulation von P1 nach P9 wurde durchgeführt.
  • Seite 61 Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 7 Inbetriebnahme 10. Kleinlast einregulieren Taste [G] und [L/A] gleichzeitig drücken. Brenner fährt auf Kleinlast. Die Betriebsuntergrenze (bu) wird angezeigt. Kleinlast definieren, dabei beachten: Angaben vom Kesselhersteller, Arbeitsfeld vom Brenner [Kap. 3.4.6]. Gasdurchsatz ermitteln, ggf. mit Taste [+] Kleinlast (bu) einstellen. Taste [G] und [L/A] gleichzeitig drücken.

  • Seite 62: Druckwächter Einstellen

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 7 Inbetriebnahme 7.3 Druckwächter einstellen 7.3.1 Gasdruckwächter einstellen Gasdruckwächter-min/-Dichtheitskontrolle Der Schaltpunkt muss bei der Einregulierung geprüft und ggf. nachgestellt werden. Druckmessgerät an Messstelle 1 vom Gasdruckwächter-min anschließen. Brenner in Betrieb nehmen und Großlast anfahren. Gaskugelhahn langsam schließen, bis entweder: -Gehalt im Abgas über 8,5 % steigt, Flammenstabilität sich merklich verschlechtert, CO-Gehalt ansteigt,...

  • Seite 63: Luftdruckwächter Gebläse Einstellen

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 7 Inbetriebnahme 7.3.2 Luftdruckwächter Gebläse einstellen Der Schaltpunkt muss bei der Einregulierung geprüft und ggf. nachgestellt werden. Druckmessgerät zur Differenzdruckmessung anschließen. Brenner starten. Über den gesamten Leistungsbereich vom Brenner eine Differenzdruckmessung durchführen und niedrigsten Differenzdruck ermitteln. Schaltpunkt berechnen (80 % vom niedrigsten Differenzdruck).

  • Seite 64: Luftdruckwächter Ansaugluftfilter Einstellen

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 7 Inbetriebnahme 7.3.3 Luftdruckwächter Ansaugluftfilter einstellen Werkseinstellung Luftdruckwächter 1 prüfen, ggf. einstellen: –2 mbar (LGW 3) 64-128 83321901 1/2021-08 Neu...

  • Seite 65: Abschließende Arbeiten

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 7 Inbetriebnahme 7.4 Abschließende Arbeiten Regel- und Sicherheitseinrichtungen prüfen. Gasdruckmessgeräte entfernen und Messstellen schließen. Dichtheitsprüfung der Gasarmatur (vierte Prüfphase) abschließen [Kap. 7.1.3]. Verbrennungswerte und Einstellungen in Inspektionskarte und/oder Messblatt eintragen. Einstellwerte in beiliegenden Aufkleber 1 eintragen. Aufkleber am Brenner anbringen.

  • Seite 66: Verbrennung Prüfen

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 7 Inbetriebnahme 7.5 Verbrennung prüfen Luftüberschuss ermitteln -Gehalt nach NO -Anforderung einstellen [Kap. 3.4.6]. -Gehalt messen und dokumentieren. Abgastemperatur prüfen Abgastemperatur messen. Sicherstellen, dass die Abgastemperatur den Angaben vom Kesselhersteller ent- spricht. Ggf. Abgastemperatur anpassen, z. B.: in Kleinlast Brennerleistung erhöhen, vermeidet Kondensation in den Abgas- wegen, außer bei Brennwerttechnik.

  • Seite 67: Gasdurchsatz Berechnen

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 7 Inbetriebnahme 7.6 Gasdurchsatz berechnen Formelzeichen Erklärung Beispielwerte Betriebsvolumen [m – Am Gaszähler gemessenes Volumen bei derzeitigem Druck und Temperatur (Gasdurchsatz). Normvolumen [m – Volumen das ein Gas bei 1013 mbar und 0 °C einnimmt. Umrechnungsfaktor –...

  • Seite 68: Nachträglich Betriebspunkte Optimieren

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 7 Inbetriebnahme 7.7 Nachträglich Betriebspunkte optimieren Falls erforderlich, können die Verbrennungswerte nachträglich korrigiert werden. Brückenstecker Nr. 7 am Feuerungsmanager ausstecken. Feuerungsmanager läuft auf Standby. [–] und [+] gleichzeitig kurz drücken. Feuerungsmanager wechselt in die Zugriffs-Ebene. [+] drücken.

  • Seite 69: Außerbetriebnahme

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 8 Außerbetriebnahme 8 Außerbetriebnahme Bei Betriebsunterbrechung: Brenner ausschalten. Brennstoff-Absperreinrichtungen schließen. 69-128 83321901 1/2021-08 Neu...

  • Seite 70: Wartung

    überschritten ist oder vor der nächsten Wartung überschritten wird, sollen vorsorglich ausgetauscht werden. Die Auslegungslebensdauer der Komponenten ist im Wartungsplan aufgeführt [Kap. 9.2]. Weishaupt empfiehlt einen Wartungsvertrag, um eine regelmäßige Prüfung sicher- zustellen. Folgende Bauteile dürfen nur ausgetauscht und nicht anderweitig instandgesetzt werden: Feuerungsmanager, Flammenfühler,...
  • Seite 71 Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 9 Wartung Vor jeder Wartung Vor Beginn der Wartungsarbeiten Betreiber informieren. Hauptschalter der Anlage ausschalten und gegen unerwartetes Wiedereinschal- ten sichern. Brennstoff-Absperreinrichtungen schließen. Abdeckhaube entfernen. Anschlussstecker der Kesselsteuerung am Feuerungsmanager ausstecken. Nach jeder Wartung Lebensgefahr durch Stromschlag Berühren der Zündeinrichtung kann zu Stromschlag führen.

  • Seite 72: Wartungsplan

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 9 Wartung 9.2 Wartungsplan Komponente Kriterium / Auslegungslebensdauer Wartungsmaßnahme Gebläserad Verschmutzung Reinigen. Beschädigung Austauschen. Luftführung Verschmutzung Reinigen. Luftklappe Verschmutzung Reinigen. Ansaugluftfilter / Vorfilter Verschmutzung Reinigen. Beschädigung / Versprödung Austauschen. Luftdruckwächter Schaltpunkt Prüfen. 250 000 Brennerstarts oder 10 Jahre Austauschen.

  • Seite 73: Gemischverteiler Aus- Und Einbauen

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 9 Wartung 9.3 Gemischverteiler aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Explosionsgefahr durch ausströmendes Gas Bei falschem Sitz der Dichtung 3 kann Gas austreten. Nach Arbeiten am Gemischverteiler auf richtigen Sitz und Sauberkeit der Dich- GEFAHR tung achten, ggf.

  • Seite 74: Gemischverteiler Einstellen

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 9 Wartung 9.4 Gemischverteiler einstellen Hinweise zur Wartung beachten [Kap. 9.1]. Der Abstand zwischen Gemischverteiler und Zwischenflanschvorderkante ist bei montiertem Brenner nicht messbar. Dies ist nur bei ausgebautem Gemischverteiler indirekt mit Maß Lx möglich. Gemischverteiler ausbauen [Kap. 9.3]. Einstellschraube 1 drehen, bis der Anzeigebolzen 2 bündig mit dem Düsen- stock-Deckel abschließt (Maß...

  • Seite 75: Brennerrohr Aus- Und Einbauen

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 9 Wartung 9.5 Brennerrohr aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Beim Aus- und Einbau vom Brennerrohr darauf achten, dass das Brennerrohrgewe- be nicht beschädigt wird. Gemischverteiler ausbauen [Kap. 9.3]. Für die Brennerrohrschrauben 1 und 2 wird ein Innensechskantschlüssel SW4 mit 350 mm Länge empfohlen (Bestell-Nr.

  • Seite 76: Serviceposition

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 9 Wartung 9.6 Serviceposition Hinweise zur Wartung beachten [Kap. 9.1]. Bei Brenner 180° gedreht montiert, ist die Serviceposition nicht möglich. Gemischverteiler ausbauen [Kap. 9.3]. Stecker 4 vom Zündgerät ausstecken. Stecker Ionisation 5 trennen. Abdeckung 2 abnehmen und Stecker entfernen. Schläuche 3 abziehen.

  • Seite 77: Gebläserad Aus- Und Einbauen

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 9 Wartung 9.7 Gebläserad aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Gehäusedeckel in Serviceposition einhängen [Kap. 9.6]. Gewindestift 1 entfernen und Gebläserad abziehen. Einbau Gebläserad in umgekehrter Reihenfolge einbauen, dabei: auf richtigen Sitz der Scheibenfeder 2 achten, neuen Gewindestift 1 einschrauben, Gebläserad drehen und Freigängigkeit prüfen.

  • Seite 78: Drehzahlsensor Austauschen

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 9 Wartung 9.8 Drehzahlsensor austauschen 9.8.1 Motor PM06/W-4 Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Gebläserad ausbauen [Kap. 9.7]. Schrauben 2 entfernen. Drehzahlsensor 3 ausbauen. Einbau Neuen Drehzahlsensor mit Distanzblech 4 in umgekehrter Reihenfolge einbau- en, dabei auf die Ausrichtung vom Sensor 1 achten. 78-128 83321901 1/2021-08 Neu...

  • Seite 79: Motor Pm06/S-4

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 9 Wartung 9.8.2 Motor PM06/S-4 Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Gebläserad ausbauen [Kap. 9.7]. Klemmschraube 3 lösen. Drehzahlsensor 2 ausbauen. Einbau Neuen Drehzahlsensor in umgekehrter Reihenfolge einbauen, dabei darauf ach- ten, dass der Drehzahlsensor bündig mit dem Motorflansch 1 abschließt (Maß...

  • Seite 80: Brennermotor Ausbauen

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 9 Wartung 9.9 Brennermotor ausbauen Hinweise zur Wartung beachten [Kap. 9.1]. Luftdruckwächter Ansaugluftfilter ausbauen. Gebläserad ausbauen [Kap. 9.7]. Stecker 1 ausstecken. Motor festhalten und Schrauben 2 entfernen. Motor abnehmen. 80-128 83321901 1/2021-08 Neu...

  • Seite 81: Ionisations- Und Zündelektrode Einstellen

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 9 Wartung 9.10 Ionisations- und Zündelektrode einstellen Hinweise zur Wartung beachten [Kap. 9.1]. Verbrennungsgefahr durch heiße Bauteile Heiße Bauteile können zu Verbrennungen führen. Bauteile auskühlen lassen. WARNUNG Abdeckung Zwischenflansch entfernen. Verschraubung Elektrode 2 lösen. Ionisations- und Zündelektrode 1 einstellen. Verschraubung festdrehen.

  • Seite 82: Ansaugluftfilter Ausbauen

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 9 Wartung 9.11 Ansaugluftfilter ausbauen Hinweise zur Wartung beachten [Kap. 9.1]. Vorfilter 3 abziehen Schrauben 4 am Ansaugluftfilter entfernen. Ansaugluftfilter 2 abnehmen. Filter reinigen Vorfilter 3 reinigen, bei starker Verschmutzung ggf. austauschen. Ansaugluftfilter 2 von innen nach außen ausblasen. Leitung Luftdruckwächter 1 reinigen. 82-128 83321901 1/2021-08 Neu...

  • Seite 83: Stellantrieb-Luftklappe Aus- Und Einbauen

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 9 Wartung 9.12 Stellantrieb-Luftklappe aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Stellantriebstecker 4 am Feuerungsmanager ausstecken. Schrauben 5 entfernen. Stellantrieb mit Befestigungsplatte 3 und Welle 2 abziehen. Einbau Schaden am Stellantrieb durch Bewegen der Nabe Stellantrieb kann beschädigt werden. Nabe nicht von Hand oder mit Werkzeug drehen.

  • Seite 84: Winkelgetriebe Aus- Und Einbauen

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 9 Wartung 9.13 Winkelgetriebe aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Stellantrieb-Luftklappe ausbauen [Kap. 9.12]. Schrauben 2 entfernen. Winkelgetriebe abnehmen. Einbau Welle 1 bis Anschlag (Luftklappe Auf) drehen und halten. Winkelgetriebe in Welle einsetzen. Winkelgetriebe befestigen. 84-128 83321901 1/2021-08 Neu...

  • Seite 85: Stellantrieb-Gasdrossel Aus- Und Einbauen

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 9 Wartung 9.14 Stellantrieb-Gasdrossel aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Stellantriebstecker 1 am Feuerungsmanager ausstecken. Schrauben 2 entfernen. Stellantrieb abziehen. Einbau Schaden am Stellantrieb durch Bewegen der Nabe Stellantrieb kann beschädigt werden. Nabe nicht von Hand oder mit Werkzeug drehen. HINWEIS Stellantriebstecker 1 am Feuerungsmanager einstecken.

  • Seite 86: Spule Gasdoppelventil Austauschen

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 9 Wartung 9.15 Spule Gasdoppelventil austauschen Hinweise zur Wartung beachten [Kap. 9.1]. Beim Austausch der Magnetspule auf richtige Spannung und Magnet-Nummer achten. Schraube(n) 1 lösen. Kappe 2 entfernen. Bei DMV zusätzlich Metalplatte 4 entfernen. Magnetspule 3 austauschen. W-MF 5xx DMV 525 DMV 5065 / DMV 5080...

  • Seite 87: Atmungsstopfen Mehrfachstellgerät Austauschen

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 9 Wartung 9.16 Atmungsstopfen Mehrfachstellgerät austauschen Hinweise zur Wartung beachten [Kap. 9.1]. Damit die Atmungsöffnung nicht verschmutzt, ist ein Atmungsstopfen mit integrier- tem Filterelement eingebaut. Atmungsstopfen 1 austauschen. 87-128 83321901 1/2021-08 Neu...

  • Seite 88: Filtereinsatz Mehrfachstellgerät Aus- Und Einbauen

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 9 Wartung 9.17 Filtereinsatz Mehrfachstellgerät aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Beim Aus- und Einbau vom Filtereinsatz darauf achten, dass kein Schmutz in die Armatur gelangt. Ausbau Schrauben 4 entfernen. Deckel 3 abnehmen. Filtereinsatz 1 herausnehmen. Filtereinsatz 1 und Dichtung 2 ggf.

  • Seite 89: Filtereinsatz Gasfilter Aus- Und Einbauen

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 9 Wartung 9.18 Filtereinsatz Gasfilter aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Beim Aus- und Einbau vom Filtereinsatz darauf achten, dass kein Schmutz in die Armatur gelangt. Ausbau Schrauben 1 entfernen. Deckel 2 abnehmen. Filtereinsatz 4 herausnehmen. Filtereinsatz 4 und O-Ring 3 ggf.

  • Seite 90: Feuerungsmanager Austauschen

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 9 Wartung 9.19 Feuerungsmanager austauschen Hinweise zur Wartung beachten [Kap. 9.1]. Alle Stecker ausstecken. Schrauben 1 lösen. Feuerungsmanager nach oben schieben und austauschen. Alle Stecker wieder einstecken. Feuerungsmanager voreinstellen Brückenstecker Nr. 7 am Feuerungsmanager ausstecken. Spannungsversorgung herstellen. In der Anzeige wird der unprogrammierte Zustand vom Feuerungsmanager blin- kend dargestellt.
  • Seite 91 Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 9 Wartung [G] und [L/A] gleichzeitig drücken. Feuerungsmanager wechselt in die Zugriffs-Ebene. [+] drücken. Einstell-Ebene (Parameter E0) erscheint. Wert 0 (Einstoffbrenner) übernehmen, ggf. mit Taste [Enter] und [–] einstellen. [+] drücken. E1 erscheint. Der Wert von Parameter E1 kann nicht geändert werden. 0: intermittierender Betrieb (Standard) 1: Dauerbetrieb [+] drücken.
  • Seite 92 Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 9 Wartung Betriebspunkte aus Aufkleber 1 ablesen. Brenner mit diesen Betriebspunkten voreinstellen und einregulieren [Kap. 7.2]. Brennereinstellung Datum: Stauscheiben- einstellung: Gaseinstelldruck bei Großlast: mbar Einstellungen am Feuerungsmanager: Voreinstellung Luftklappe bei Großlast (P9): ° Punkt Unterschrift E-Parameter deaktivieren Nach der Inbetriebnahme Parameter E auf 0 einstellen.

  • Seite 93: Sicherung Austauschen

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 9 Wartung 9.20 Sicherung austauschen Hinweise zur Wartung beachten [Kap. 9.1]. Anschlussstecker am Feuerungsmanager ausstecken. Sicherung  (T6,3H, IEC 127-2/5) austauschen. 1 Ersatzsicherung 93-128 83321901 1/2021-08 Neu...

  • Seite 94: Fehlersuche

    Wassermangelsicherung am Wärmeer- Wasser nachfüllen. zeuger hat ausgelöst Wassermangelsicherung am Wärme- erzeuger entriegeln. Bei wiederholtem Auftreten Heizungsfachbetrieb oder Weishaupt-Kundendienst benachrichtigen. 10.1.2 Anzeige OFF Die folgenden Fehler dürfen vom Betreiber behoben werden: Fehler Ursache Behebung Brenner ohne Funktion Temperaturregler oder Druckregler am Temperaturregler oder Druckregler Wärmeerzeuger nicht richtig eingestellt...

  • Seite 95: Anzeige Blinkt

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 10 Fehlersuche 10.1.3 Anzeige blinkt Eine Brennerstörung liegt vor. Der Brenner ist verriegelt. Der Fehlercode wird blin- kend angezeigt. Fehlercode ablesen, z. B. A7h. Fehlerursache beheben [Kap. 10.2]. Entriegeln Schaden durch unsachgemäße Störungsbehebung Unsachgemäße Störungsbehebung kann zu Sachschaden oder schwerer Körper- verletzung führen.

  • Seite 96: Detailfehlercode

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 10 Fehlersuche 10.1.4 Detailfehlercode Zusatzinformationen, die den Fehler genauer aufschlüsseln, können über Tasten- druck angezeigt werden. Der 1. Detailfehlercode und 2. Detailfehlercode ist nur bei folgenden Fehlern rele- vant: 03h, 18h, 41h, 65h. 1. Detailfehlercode / Betriebsstatus Taste [+] drücken.

  • Seite 97: Fehler Beheben

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 10 Fehlersuche 10.2 Fehler beheben Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Fehlercode Ursache Behebung 01h … 02h interner Gerätefehler Spannungsversorgung kurzzeitig unterbrechen. Brenner entriegeln, bei wiederholtem Auftreten 05h … 0bh Feuerungsmanager austauschen [Kap. 9.19].
  • Seite 98 Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 10 Fehlersuche Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Fehlercode Ursache Behebung Abschaltung über PC-Software – 2. Detailfehlercode: A1h Bus-Adresse prüfen. ungültige Bus-Adresse 2. Detailfehlercode: A5h Konfiguration am Ausgang B4 prüfen. Konfiguration am Ausgang B4 fehlerhaft 2.
  • Seite 99 Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 10 Fehlersuche Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Fehlercode Ursache Behebung Stecker der Stellantriebe für Gas und Luft ver- Stecker tauschen. tauscht Toleranzfehler Stellantrieb Luftklappe und/oder Winkelgetriebe oder Gas- drossel auf Freigängigkeit prüfen. Stellantrieb austauschen.
  • Seite 100 Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 10 Fehlersuche Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Fehlercode Ursache Behebung kein Flammensignal nach Sicherheitszeit Zündelektrode einstellen [Kap. 9.10]. Zündeinrichtung prüfen, ggf. austauschen. Magnetventilspule und Leitung prüfen, ggf. aus- tauschen. Ionisationselektrode und Leitung prüfen, ggf. austauschen.

  • Seite 101: Betriebsprobleme

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 10 Fehlersuche Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Fehlercode Ursache Behebung Verbindung zum Stellantrieb fehlerhaft Fehler beheben nach folgendem Ablauf: Spannungsversorgung unterbrechen. Stecker am Feuerungsmanager richtig einste- cken. Abdeckung W-FM montieren [Kap. 3.3.4]. Parameter E0 nicht richtig konfiguriert Konfiguration Parameter E0 prüfen [Kap. 6.2.4].

  • Seite 102: Technische Unterlagen

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 11 Technische Unterlagen 11 Technische Unterlagen 11.1 Programmablauf Der genaue Betriebsstatus vom Feuerungsmanager kann zusätzlich angezeigt wer- den. Betriebsstatus aktivieren [Kap. 6]. Betriebsphase Betriebsstatus Zustand / Funktion Fehler vorhanden F .. unprogrammierter Zustand oder Programmierung nicht abgeschlossen OFFUPr Standby, keine Wärmeanforderung Fremdlichtkontrolle...
  • Seite 103 Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 11 Technische Unterlagen Betriebsphase Betriebsstatus Zustand / Funktion Wiedereinschaltsperre 16 ..Referenzsuche Stellantrieb-Luftklappe und Gasdrossel Test Stellantrieb-Gasdrossel 105° Fahren auf Standby-Position Interner Ablauf Gasmangel Gasdruckwächter-min (X3:14) OFFGd Gasmangelprogramm 16 ..Sicherheitskette geöffnet (X3:7) OFF S 103-128 83321901 1/2021-08 Neu...

  • Seite 104: Umrechnungstabelle Druckeinheit

    Punkt 5.1.1, Tab. 4 angegebenen Prüfgase verwendet und die unter Punkt 5.1.2, Tab. 5 genannten minimalen Prüfdrücke ermittelt. Da Weishaupt Gas- und Zweistoffbrenner diese Anforderungen vollumfänglich er- füllen, werden bei der Kennzeichnung vom Brenner nach Punkt 6.2 auf dem Gerä- teschild die Gerätekategorie sowie die verwendeten Prüfgase mit dem zulässigen...
  • Seite 105 Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 11 Technische Unterlagen Alternative Gerätekategorie zu I2R Bestimmungsland Gerätekategorie Prüfgas Anschlussdruck [mbar] AT (Austria) G 20 BE (Belgium) I2E+, I2N, I2E(S), I2E(R) G 20 Druckpaar 20 - 25 CH (Switzerland) G 20 CZ (Czech Republic) G 20 DE (Germany) I2E, I2N, I2ELL...
  • Seite 106 Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 11 Technische Unterlagen Alternative Gerätekategorie zu I3R Bestimmungsland Gerätekategorie Prüfgas Anschlussdruck [mbar] AT (Austria) I3B/P, I3P G 30 + G 31 30 / 50 BE (Belgium) I3+, I3P, I3B, I3B/P G 30 + G 31 Druckpaar 28 - 30 / 37 CH (Switzerland)
  • Seite 107 Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 11 Technische Unterlagen Alternative Gerätekategorie zu II2R/3R Bestimmungsland Gerätekategorie Prüfgas Anschlussdruck Prüfgas Anschlussdruck [mbar] [mbar] AT (Austria) II2H3B/P, II2H3P G 20 G 30 + G 31 30 / 50 BE (Belgium) II2E+3P, II2E+3+, II2E+3B, G 20 Druckpaar G 30 + G 31 Druckpaar...

  • Seite 108: Projektierung

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 12 Projektierung 12 Projektierung 12.1 Motordauerlauf oder Nachbelüftung Brandgefahr durch Ausfall vom Verbrennungsluftgebläse Bei Betrieb mit Motordauerlauf oder verlängerter Nachbelüftung kann ein Ausfall vom Verbrennungsluftgebläse (z. B. durch Spannungsausfall oder defekten Motor) dazu führen, dass Rückwärme oder heiße Abgase in das Brennergehäuse zurück- GEFAHR strömen.

  • Seite 109: Zusätzliche Anforderungen

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 12 Projektierung 12.2 Zusätzliche Anforderungen Zusätzliche Anforderungen an Brenner für gasförmige Brennstoffe nach EN 676: die Druckgeräte befeuern entsprechend der Druckgeräterichtlinie 2014/68/EU, als Komponente einer Industrielle Thermoprozessanlagen entsprechend EN 746-2, an Dampf- und Heißwasser-Wasserrohrkessel entsprechend EN 12952-8. Komponente Anforderung 2014/68/EU...

  • Seite 110: Ersatzteile

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 13 Ersatzteile 13 Ersatzteile 1.05 1.03 1.01 1.04 1.02 1.05 1.10 1.08 1.06 1.09 1.07 1.12 1.18 1.12 1.17 1.11 1.13 1.16 1.14 1.17 1.15 1.20 1.22 1.21 1.23 1.19 1.25 1.24 1.26 1.27 1.28 110-128 83321901 1/2021-08 Neu...
  • Seite 111 Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 1.01 Abdeckhaube 241 400 01 112 1.02 Schraube M8 x 16 DIN 7991 404 412 1.03 Flanschdichtung 8 mm Asfilplan 232 400 01 117 1.04 Zwischenflansch 232 400 01 097 1.05 Abdeckung Zwischenflansch 232 400 01 357...
  • Seite 112 Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 13 Ersatzteile 2.16 2.15 2.17 2.14 2.12 2.18 2.22 2.20 2.10 2.19 2.24 2.27 2.23 2.13 2.28 2.26 2.03 2.09 2.33 2.25 2.02 2.04 2.32 2.21 2.10 2.29 2.30 2.34 2.31 2.01 2.21 2.05 2.08 2.11 2.09...
  • Seite 113 Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 2.01 Motor PM06 – PM06/W-4 232 400 07 050 – PM06/S-4 621 165 2.02 Schraube ISO 4762-M 8 x 16 402 509 2.03 Scheibenfeder 4 x 5 DIN 6888 490 154 2.04 Drehzahlsensor...
  • Seite 114 Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 13 Ersatzteile 3.01 3.02 3.03 3.03 3.04 3.03 3.03 3.05 3.06 3.06 3.09 3.06 3.10 3.11 3.14 3.14 3.22 3.21 3.12 3.20 3.13 3.15 3.18 3.17 3.16 3.24 3.19 3.23 114-128 83321901 1/2021-08 Neu...
  • Seite 115 Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 3.01 Ring 182 x 174 x 2 Hochtemperatur 232 400 01 137 3.02 Isolator – Niedertemperatur 232 400 01 062 – Hochtemperatur 232 400 01 157 3.03 Befestigungsklammer Isolator –...
  • Seite 116 Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 13 Ersatzteile 4.11 4.10 4.05 4.04 4.01 4.12 4.13 4.03 4.09 4.14 4.14 4.16 4.02 4.15 4.06 4.07 4.17 4.08 4.18 4.28 4.19 4.20 4.22 4.21 4.23 4.24 4.25 4.26 4.27 4.29 4.28 116-128 83321901 1/2021-08 Neu...
  • Seite 117 Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 4.01 Feuerungsmanager W-FM25 PO-O2 V 2.0 230V UNIT 600 496 4.02 Feinsicherung T6,3H, IEC 127-2/5 483 011 22 457 4.03 Haltebügel für W-FM 232 400 12 017 4.04 Aufnahme D79,5 x 27 für Haltebügel W-FM 232 400 12 027 4.05 Relaismodul RMF 230V 50-60Hz für KLC...
  • Seite 118 Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 13 Ersatzteile 5.01 5.03 5.02 5.04 5.05 5.08 5.06 5.07 5.11 5.06 5.16 5.10 5.09 5.13 5.14 5.14 5.15 5.12 118-128 83321901 1/2021-08 Neu...

  • Seite 119: Kugelhahn Mit Tae

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 5.01 O-Ring 45 x 3 NBR 70, DIN 3771 445 518 5.02 Flansch Rp1½ 232 400 26 027 5.03 Druckmessnippel G 453 001 5.04 Doppelnippel R1½ x 80 139 000 26 677 5.05 Flansch –...
  • Seite 120 Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 13 Ersatzteile 6.01 6.04 6.03 6.07 6.05 6.06 6.15 6.08 6.09 6.02 6.11 6.10 6.12 6.09 6.14 6.13 6.18 6.22 6.08 6.19 6.20 6.17 6.08 6.21 6.16 120-128 83321901 1/2021-08 Neu...
  • Seite 121 Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 6.01 O-Ring 45 x 3 NBR 70, DIN 3771 445 518 6.02 Armaturengruppe Druckregler R2 DMV 525/12 232 400 26 252 6.03 Flansch Rp1½ 232 400 26 027 6.04 Druckmessnippel G 453 001 6.05...
  • Seite 122 Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 13 Ersatzteile 7.04 7.01 7.03 7.05 7.16 7.06 7.02 7.08 7.09 7.08 7.12 7.10 7.11 7.15 7.07 7.13 7.14 7.20 7.11 7.21 7.17 7.11 7.18 7.11 7.19 7.11 7.22 122-128 83321901 1/2021-08 Neu...
  • Seite 123 Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 7.01 O-Ring 45 x 3 NBR 70, DIN 3771 445 518 7.02 Armaturenflansch DN 40 232 400 26 212 7.03 Flansch Rp1½ 232 400 26 027 7.04 Druckmeßnippel G 453 001 7.05 Doppelnippel R1½...

  • Seite 124: Notizen

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 14 Notizen 14 Notizen 124-128 83321901 1/2021-08 Neu...

  • Seite 125: Stichwortverzeichnis

    Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 15 Stichwortverzeichnis 15 Stichwortverzeichnis Einstellschraube .............. 74 Elektrische Daten.............. 18 Abgasmessung.............. 66 Elektroanschluss .............. 33 Abgastemperatur .............. 66 Elektrostatische Entladung .......... 8 Abgasverlust ................ 66 Emission................ 19 Amperemeter ............... 44 Emissionsklasse .............. 19 Analogmodul ................ 39 Entriegelung ................. 95 Ansaughaube............... 26 Entriegelungstaste.............. 34 Ansaugluftfilter.............  11, 82 Entsorgung ................ 8 Anschlussdruck ............
  • Seite 126 Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 15 Stichwortverzeichnis Geräusche.................  101 Gewährleistung .............. 6 Pa.................. 104 Gewicht................. 21 Parameter-Ebene .............. 39 Großlast ................ 58 Pascal .................  104 Grundeinstellung.............. 74 Persönliche Schutzausrüstung ..........  7 Problembehebung ............ 101 Programmablauf ............ 16, 102 Prüfdruck................ 46 Haftung.................. 6 PSA .................. 7 Heizwert ................ 51 Pulsieren ................
  • Seite 127 Montage- und Betriebsanleitung Gasbrenner WG40…/2-A ZM-PLN 15 Stichwortverzeichnis Vorfilter .................. 82 Wärmeerzeuger.............. 22 Wartung ................ 70 Wartungsintervall .............. 70 Wartungsplan .............. 72 Wartungsposition ............... 76 Wartungsvertrag .............. 70 Werkseinstellung .............. 64 Winkelgetriebe .............. 84 Zugriffsebene............... 35 Zugriffs-Ebene.............. 41 Zulassungsdaten.............. 18 Zünddrehzahl ............... 59 Zündgerät ................ 14 127-128 83321901 1/2021-08 Neu...
  • Seite 128 Max Weishaupt GmbH · 88475 Schwendi Weishaupt in Ihrer Nähe? Adressen, Telefonnummern usw. finden sie unter www.weishaupt.de Änderungen aller Art vorbehalten. Nachdruck verboten. Das komplette Programm: zuverlässige Technik und schneller, professioneller Service W-Brenner bis 700 kW Wandhängende Brennwert- systeme für Gas bis 800 kW Die millionenfach bewährten Kompaktbrenner...

Inhaltsverzeichnis
