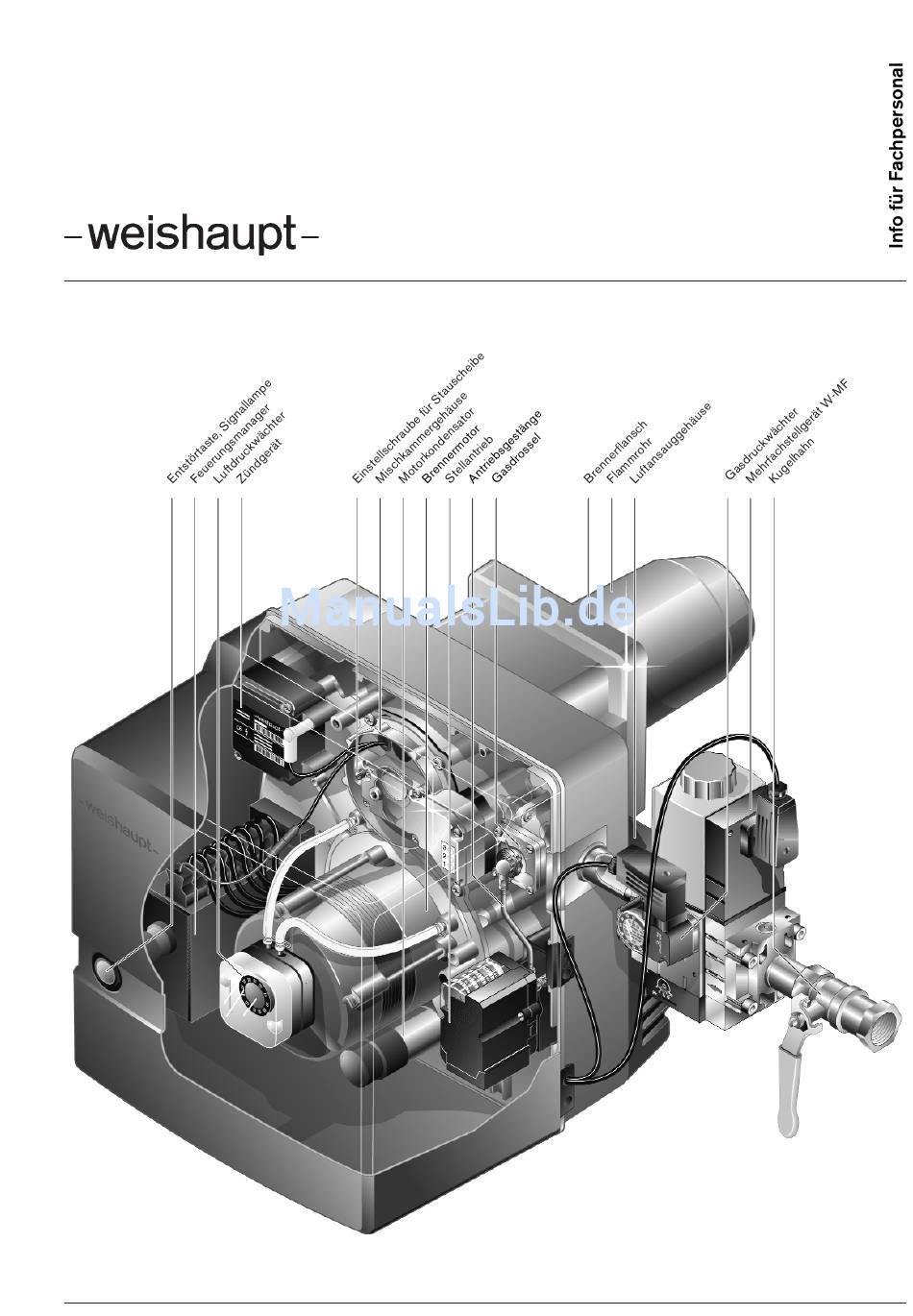

- Seite 1 Montage- und Betriebsanleitung 83054601 – 1/2002 Weishaupt Gasbrenner WG20…/1-C, Ausf. Z-LN (LowNO Für die Gasarten Erdgas E, LL und Flüssiggas B/P...
-
Seite 2: Regelmäßige Wartung Spart Energie Und Schützt Die Umwelt
Max Weishaupt GmbH Anschrift: Max Weishaupt Straße D-88475 Schwendi Produkt: Gasbrenner mit Gebläse Typ: WG20…/1-C, Ausf. Z Die oben beschriebenen Produkte sind konform mit Dokument-Nr.: EN 676 EN 292 EN 50 081-1 EN 50 082-1 EN 60 335 Gemäß den Bestimmungen der Richtlinien 90/396/EWG Gasgeräterichtlinie... -
Seite 3: Inhaltsverzeichnis
Inhalt 1 Grundlegende Hinweise 2 Sicherheitshinweise 3 Technische Beschreibung 3.1 Bestimmungsgemäße Verwendung 3.2 Funktion 4 Montage 4.1 Sicherheitshinweise zur Montage 4.2 Auslieferung, Transport, Lagerung 4.3 Vorbereitungen zur Montage 4.4 Brennermontage 4.5 Armaturenmontage 4.6 Dichtheitsprüfung der Armaturen 4.7 Elektroanschluss 5 Inbetriebnahme und Betrieb 5.1 Sicherheitshinweise zur Erstinbetriebnahme 5.2 Maßnahmen vor der Erstinbetriebnahme 5.3 Inbetriebnahme und Einregulierung... -
Seite 4: Grundlegende Hinweise
Erstellerfirma oder durch einen anderen Fachkundigen überprüft werden soll. Um eine regelmäßige Überprüfung • ist von allen Personen zu beachten, die am Gerät sicherzustellen, empfiehlt -weishaupt- einen Wartungsver- arbeiten. trag. Symbol- und Hinweiserklärung Der Lieferant soll den Betreiber spätestens anläßlich der Dieses Symbol kennzeichnet Hinweise deren Übergabe mit der Bedienung der Anlage vertraut machen... -
Seite 5: Sicherheitshinweise
2 Sicherheitshinweise Gefahren im Umgang mit dem Gerät Gefahren durch elektrische Energie Weishaupt Produkte sind entsprechend den gültigen • Arbeiten an der elektrischen Versorgung von einer Normen und Richtlinien und den anerkannten sicherheits- Elektro-Fachkraft ausführen lassen. technischen Regeln gebaut. Dennoch können bei unsach- •... - Seite 6 Allgemeines bei Gasbetrieb Gaseigenschaften • Bei der Installation einer Gasfeuerungsanlage sind Lassen Sie sich vom Gasversorgungsunternehmen Vorschriften und Richtlinien zu beachten (z.B. DVGW- angeben: TRGI ’86/’96); TRF 1996 Band 1 und Band 2. • Gasart • Abhängig von Gasart und Gasqualität muss die Gas- •...
-
Seite 7: Technische Beschreibung
3 Technische Beschreibung 3.1 Bestimmungsgemäße Verwendung Der Weishaupt Gasbrenner WG20 ist geeignet: • Der Brenner darf nur mit den auf dem Typenschild • für den Anbau an Wärmeerzeuger nach EN303-3 bzw. angegebenen Gasarten betrieben werden. DIN4702-1 • Der Brenner darf nur bei den zulässigen Umgebungs- •... - Seite 8 Anlauftests beim Brennerstart Dichtheitskontrolle Bei jedem Brennerstart wird die Funktion des Stellantrie- Nach einer Regelabschaltung des Brenners erfolgt eine bes und des Luftdruckwächters geprüft. Wird eine Abwei- automatische Dichtheitskontrolle. Der Feuerungsmanager chung vom vorgesehenen Programm festgestellt, wird die prüft auf fehlerhaften Druckanstieg und Druckabfall inner- Inbetriebsetzung abgebrochen und der Brenner geht in halb der Gasstrecke.
-
Seite 9: Montage
4 Montage 4.1 Sicherheitshinweise zur Montage Anlage spannungslos schalten Vor Beginn der Montagearbeiten Haupt- und Gefahrenschalter ausschalten. Die Nichtbeachtung kann zu Stromschlägen GEFAHR führen. Schwere Verletzungen oder Tod kön- nen die Folge sein. 4.2 Auslieferung, Transport, Lagerung Lieferung prüfen Prüfen Sie die Lieferung auf Vollständigkeit und Transport- schäden. -
Seite 10: Brennermontage
Angaben macht. Flamm- Maße in mm Luftspalt mit nicht brennbaren elasti- kopf- schem Isolations- material ausfüllen WG20-C 120 (nicht ausmauern) ** Je nach Bauart des Wärmeerzeugers. Herstellerangaben beachten! 0…30** Brenner montieren Brennermontage 1. Mischeinrichtung ausbauen (siehe Kap. 7.3). -
Seite 11: Armaturenmontage
4.5 Armaturenmontage Explosionsgefahr! Armaturen spannungsfrei montieren. Durch unkontrollierten Gasaustritt kann sich Montagefehler dürfen nicht durch gewaltsames Anzie- ein explosionsfähiges Gas- Luftgemisch bil- hen der Flanschschrauben beseitigt werden. den. Durch Vorhandensein einer Zündquelle Armaturen vibrationsfrei montieren. GEFAHR kann es zur Explosion kommen. Die Armaturen dürfen während des Betriebs nicht zu Schwingungen angeregt werden. -
Seite 12: Dichtheitsprüfung Der Armaturen
4.6 Dichtheitsprüfung der Armaturen Zur Dichtheitsprüfung müssen Kugelhahn und Dichtheitsprüfung Magnetventile geschlossen sein Prüfdruck in Armaturen: ________________ min. 100 mbar Wartezeit für Druckausgleich: _______________ 5 Minuten Prüfzeit: _________________________________5 Minuten Max. zul. Druckabfall: ________________________ 1 mbar (Druckfestigkeit der Armatur ___________max. 500 mbar) Erste Prüfphase: Kugelhahn bis erster Ventilsitz 1. -
Seite 13: Elektroanschluss
4.7 Elektroanschluss 1. Polung der Anschlussstecker prüfen. Elektroanschluß Schaltplan siehe Kap. 5.5. 2. Den 4-poligen Anschlussstecker für die Leistungs- regelung am Feuerungsmanager einstecken. 1-stufige Betriebsart: beiliegenden Stecker mit Brücke gemäß Schaltplan versehen. 2-stufige Betriebsart: Stecker am Wärmeerzeuger gemäß Schaltplan anschließen. 3. -
Seite 14: Inbetriebnahme Und Betrieb
Entlüftung und Dichtheitsprüfung des betreffenden Leitungs- teil durch das GVU durchgeführt wurde. Gasanschlussdruck prüfen Gasanschlussdruck prüfen Explosionsgefahr! Ein unzulässig hoher Gasdruck kann die Max Weishaupt GmbH, 88475 Schwendi Armaturen zerstören. Brenner-Typ Der Gasanschlussdruck darf den auf dem Ausführung 0085 GEFAHR Typenschild angegebenen maximal zulässigen... - Seite 15 Druckmessgerät anschließen Anschluss Druckmessgerät für Gas Zur Messung des Gaseinstelldruckes während der Einregulierung (Messstelle Checkliste zur Erstinbetriebnahme Wärmeerzeuger muss betriebsbereit montiert sein. Temperaturregler, Druckregler und Sicherheits- Betriebsvorschriften des Wärmeerzeugers müssen Begrenzungs-Einrichtungen müssen in Betriebs- beachtet werden. stellung sein. Komplette Anlage muss richtig verdrahtet sein. Wärmeabnahme muss sichergestellt sein.
-
Seite 16: Inbetriebnahme Und Einregulierung
5.3 Inbetriebnahme und Einregulierung Werte ermitteln zur Voreinstellung Diese Werte wurden an Prüfflammrohren (EN 676) unter 1. Erforderliche Voreinstellung der Luftklappe und der idealisierten Atmosphären und Feueraumbedingungen Stauscheibe auswählen und einstellen. (maximalen Feuerraumwiderstand nach EN 303) ermittelt und können bei der Einregulierung auf die Betriebsbedin- 2. - Seite 17 Einstell- und Anschlußdrücke Brenner- Einstelldruck Anschlußdruck min. leistung nach Druckregler (Fließdruck in mbar vor Absperrhahn) [kW] [mbar] Nennweite der Armaturen W-MF 507 W-MF 512 3/4” 1” 1” Erdgas E, H = 37,26 MJ/m (10,35 kWh/m ), d = 0,606, W = 47,84 kWh/m –...
- Seite 18 Funktionskontrolle Endschalter einstellen 1. Kugelhahn öffnen und wieder schließen. Funktions- kontrolle mit geschlossenem Kugelhahn durchführen. 2. Brenner einschalten, Brenner startet ensprechend dem Funktionsablauf. 3. Der Gasdruckwächter stellt Gasmangel fest und der Feuerungsmanager geht in das Gasmangelprogramm (rot blinkend). 4. Gasmangelprogramm durch entriegeln an der Entstör- taste zurücksetzen.
- Seite 19 Kontrollstart durchführen Regelkette unterbrechen. Korrekturmöglichkeiten bei schlechtem Startverhalten: • Dichtheitskontrolle wird durchgeführt. • Mischdruck verringern, dazu Einstellschraube der Stau- scheibe nach links drehen Regelkette wieder schließen und Startverhalten des (Abstand Stauscheibe - Flammkopf vergrößern). Brenners beobachten • Bei schlechter Flammenbildung (Ionisationsstrom •...
-
Seite 20: Außerbetriebnahme
Luftdruckwächter einstellen Luftdruckwächter Werksvoreinstellung: 3,5 mbar Der Schaltpunkt muß bei der Einregulierung geprüft bzw. nachgestellt werden. Dazu Differenzdruckmessung zwi- schen den Punkten durchführen: 1. Druckmeßgerät wie im Bild gezeigt installieren. 2. Brenner in Betrieb nehmen. 3. Stellbereich des Brenners durchfahren. Dabei Druckverhalten am Druckmeßgerät beobachten. -
Seite 21: Funktionsablauf Und Schaltplan
5.5 Funktionsablauf und Schaltplan Funktionsablauf-Diagramm Kesselregler anfahren Freigabe Kesselregler Zündlast Leistungsregler Luftklappe auf anfahren Zündung Dichtheitskontrolle Großlaststellung Großlast Gasventil Betriebsbereit Vorbelüftung ( Stand by ) anfahren Kleinlast Kesselregler Brennermotor Luftdruckwächter Zündgerät Gasdruckwächter Flammensignal 1. Ventil 2. Ventil (3. Ventil) Leistungsregler Stellmotor Schaltzeiten Dichtheitskontrolle... - Seite 22 Schaltplan...
-
Seite 23: Bedienung W-Fm
5.6 Bedienung W-FM 10 Funktion Leuchttaster Der im W-FM 10 integrierte Leuchttaster erfüllt folgende Versehentliches Betätigen des Tasters unter 1 Sekunde: Funktionen: Meldung erlischt, Manager bleibt in Verriegelung. • Entriegelung bei Brennerstörung • Übermittlung eines optischen Diagnosecodes • optische Datenübertragung** Leuchttaster nur bis zum Überwinden des Abhängig von der Ausgangssituation (Brennerbetrieb oder spürbarem Schaltpunktes leicht drücken. -
Seite 24: Ursachen Und Beseitigung Von Störungen
6 Ursachen und Beseitigung von Störungen Der Brenner wird entweder außer Betrieb in Störstellung Um Schäden an der Anlage zu vermeiden, verriegelt vorgefunden (Signallampe leuchtet rot) oder nicht mehr als 2 Entstörungen hintereinander der Brennerbetrieb wird verhindert (Signallampe blinkt durchführen. gelb/rot bzw. - Seite 25 Beobachtung Ursache Beseitigung Motor Motor läuft nicht Brennermotor defekt Motor austauschen (siehe Kap.7.7) Kondensator defekt Kondensator austauschen Luftdruckwächterkontakt Luftdruckwächter austauschen dauernd geschlossen Signallampe orange nach 20 Sek. Störabschaltung Motor läuft dauernd Feuerungsmanager defekt Feuerungsmanager austauschen Luftdruckwächter defekt Luftdruckwächter austauschen Luftmangel Störungabschaltung Luftdruckwächterkontakt wird Luftdruckwächter richtig einstellen...
-
Seite 26: Wartung
7 Wartung 7.1 Sicherheitshinweise zur Wartung Unsachgemäß durchgeführte Wartungs- und Gefährdung der Betriebssicherheit Instandsetzungsarbeiten können schwere Instandsetzungsarbeiten an folgenden Bauteilen dürfen Unfälle zur Folge haben. Personen können nur von dem jeweiligen Hersteller oder dessen Beauftrag- dabei schwer verletzt oder getötet werden. ten an der Einzeleinrichtung durchgeführt werden: GEFAHR Beachten Sie unbedingt nachfolgende... -
Seite 27: Mischeinrichtung Aus- Und Einbauen
7.3 Mischeinrichtung aus- und einbauen Ausbau Mischeinrichtung aus- und einbauen 1. Flammenfühler bzw. Ionisationsleitung abziehen. 2. Zündkabel vom Zündgerät abziehen. 3. Schrauben lösen. 4. Mischeinrichtung aus dem Gehäuse ziehen (leichte Drehbewegung). Einbau Explosionsgefahr! Durch falschen Sitz der Dichtung kann bei Brennerbetrieb Gas unkontrolliert aus- strömen. -
Seite 28: Zündelektrode Und Fühlerelektrode Einstellen
7.5 Zündelektrode und Fühlerelektrode einstellen Mischeinrichtung ausbauen (beachte Kap. 7.3) Einstellmaße Zündelektrode Einstellmaße siehe Bild. Die Einstellung der Fühlerelektrode kann bei Bedarf durch Verdehen und Abstand verändern den Anlagen- bedingungen angepasst werden. 1,5...2 Fühlerelektrode mit 6,3 mm Stecker-ø Zündelektrode mit 4,0 mm Stecker-ø 7.6 Serviceposition des Gehäusedeckels Die Serviceposition des Gehäusedeckels ermöglicht: Vorgehensweisse... -
Seite 29: Gebläserad Und Gebläsemotor Aus- Und Einbauen
7.7 Gebläserad und Gebläsemotor aus- und einbauen Ausbau Gebläsemotor und Gebläserad aus- und einbauen 1. Gehäusedeckel in Serviceposition bringen (siehe Kap. 7.6) 2. Gewindestift lösen. 3. Gebäserad abziehen. 4. Stecker Nr. 3 und Nr. 11 ziehen. 5. Luftdruckwächter entfernen. 6. Schrauben lösen, dabei Motor festhalten. -
Seite 30: Gasdrossel Aus- Und Einbauen
7.9 Gasdrossel aus- und einbauen Explosionsgefahr! Gasdrossel aus- und einbauen Durch unkontrollierte Gasauströmungen kann sich ein explosionsfähiges Gas- Luftgemisch bilden. Durch Vorhandensein einer Zündquelle GEFAHR kann es zur Explosion kommen. Ausbau 1. Gaskugelhahn schließen. 2. Spannungsversorgung zum Brenner unterbrechen. 3. Ausgangsflansch vom Mehrfachstellgerät W-MF lösen (siehe Kap.4.5). -
Seite 31: Spule Am Mehrfachstellgerät (W-Mf
7.11 Spule am Mehrfachstellgerät (W-MF…) austauschen Ausbau Magnetwechsel am W-MF… 1. Kappe aufschrauben. 2. Spule austauschen. Dabei Magnet-Nr. und Spannung unbedingt beachten! Einbau Der Einbau erfolgt in umgekehrter Reihenfolge. Beachten Sie: Bei Wiederinbetriebnahme Funktionsprüfung durchführen. 7.12 Gasfilter am W-MF… aus- und einbauen Ausbau Filtereinsatz aus- und einbauen 1. -
Seite 32: Interne Sicherung Austauschen W-Fm10
7.13 Interne Sicherung austauschen W-FM10... -
Seite 33: Technische Daten
8 Technische Daten 8.1 Brenneraustattung Brenner Feuerungs- Motor Stellantrieb Zündgerät Gasdruck- Luftdruck- Flammen- manager wächter wächter fühler WG20…/1-C W-FM10 ECK04/F-2 STD 4,5 W-ZG 01 GW50 A5/1 LGW 10 A2 Ionisation Ausf. Z-LN 230V, 50Hz BO. 36/6-4NL 2850 /min 24V; 3,5W 0,21kW, 1,3A Kond. -
Seite 34: Abmessungen
8.6 Abmessungen Maße in mm α° 96,5 20 284,5 182 1” 45° –weishaupt–... -
Seite 35: Armaturen
1” x 50 1” W-MF507 1” 1” 1” (W-MF512) 1” x 80 1” 1” x 50 1” W-MF512 1” 1” 8.8 Gewichte Brenner Armaturen WG20/1-C, Ausf.Z-LN ca. 20 kg mit W-MF 507 ca. 6 kg mit W-MF 512 ca. 7 kg... -
Seite 36: Anhang Gasdurchsatzberechnung
Anhang Gasdurchsatzberechnung Damit die Belastung des Wärmeerzeugers richtig einge- Beispiel: stellt werden kann, muß der Gasdurchsatz vorher be- Höhe über N.N 500 m stimmt werden. Barometrischer Luftdruck P lt. Tab. 953 mbar Baro. Gasdruck P am Zähler 20 mbar Umrechnung von Norm- in Betriebszustand Gesamtdruck P 973 mbar Der Heizwert (H... -
Seite 37: Verbrennungskontrolle
Verbrennungskontrolle Damit die Anlage umweltfreundlich, wirtschaftlich und Abgasverluste bestimmen störungsfrei arbeitet, sind bei der Einregulierung Abgas- Den Sauerstoffgehalt des Abgases sowie die Differenz messungen notwendig. zwischen Abgas- und Verbrennungslufttemperatur ermit- teln. Dabei Sauerstoffgehalt und Abgastemperatur zeit- Beispiel gleich in einem Punkt messen. -Wert einstellen Anstelle des Sauerstoffgehaltes kann auch der Kohlen- dioxidgehalt des Abgases gemessen werden. -
Seite 38: Notizen
Notizen... -
Seite 39: Stichwortverzeichnis
Stichwortverzeichnis Seite Seite Abgastemperatur Ionisationsstrom Abgasverlust Abgaswege Anlauftest Kleinlast 18, 22, 25 Anschlussdruck 14, 17 Kontrollstart Anschlussstecker Kugelhahn 7, 33 Antriebsgestänge Arbeitsfeld 16, 33 Ausmauerung Leistungsaufnahme Leistungsregler 13, 21 Leuchtaster Betriebssicherheit Lichtsignale Betriebsunterbrechung Luftdruckwächter 7, 20, 33 Brennerart Luftklappe 16, 29, 30 Brennerleistung Luftmangel Brennstoffe... - Seite 40 Wassererwärmer, die über ein Heiz- system versorgt werden und Energiespeicher, die über Solarsysteme gespeist werden können. MSR-Technik / Vom Schaltschrank bis zur Komplettsteuerung von Gebäudeautomation Gebäudetechnik – bei Weishaupt finden Sie das gesamte Spektrum moderner MSR Technik. Zukunftsorientiert, wirtschaftlich und flexibel.
