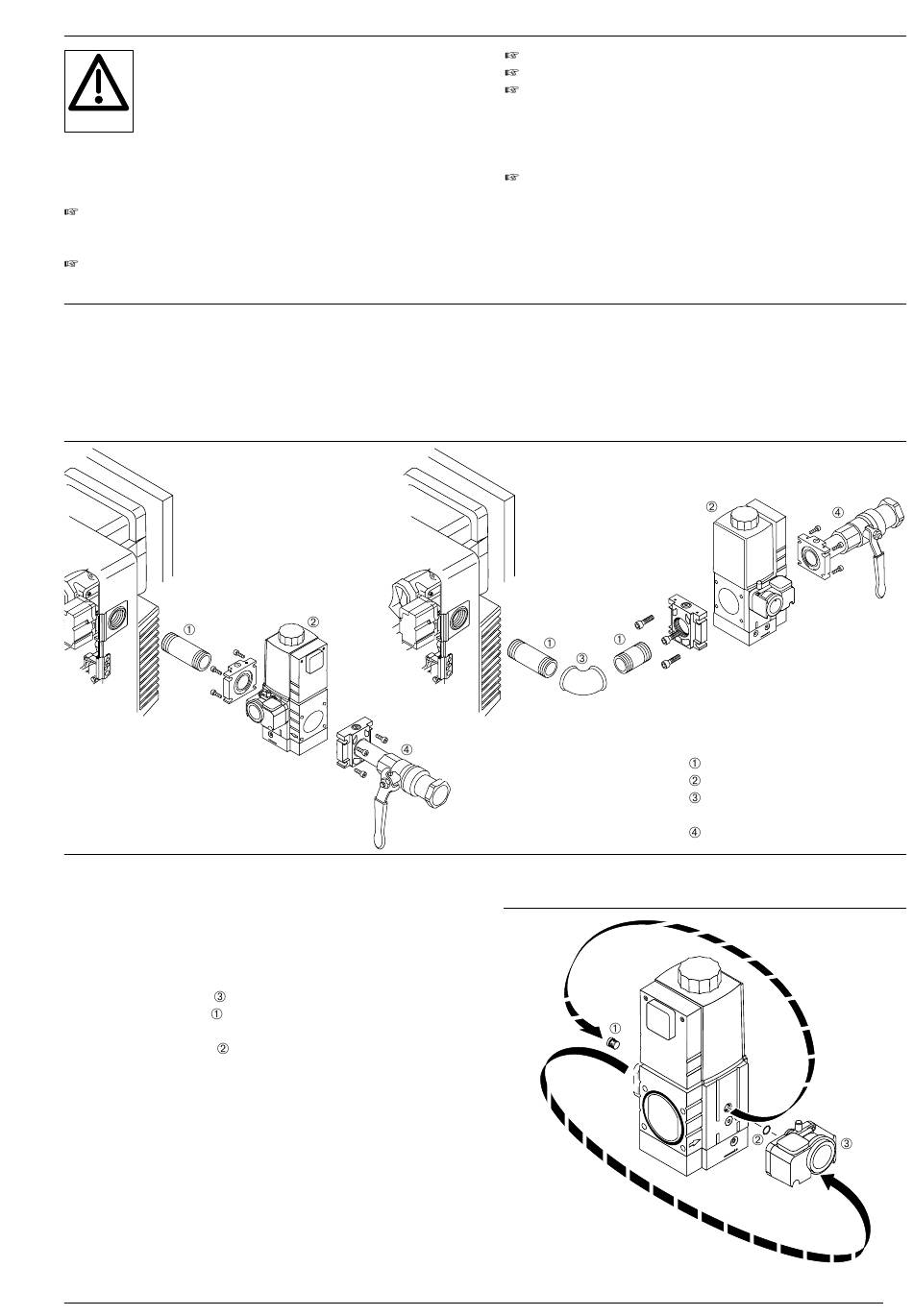

4.5 Armaturenmontage
Explosionsgefahr!
Durch unkontrollierten Gasaustritt kann sich
ein explosionsfähiges Gas- Luftgemisch bil-
den. Durch Vorhandensein einer Zündquelle
GEFAHR
kann es zur Explosion kommen.
Um Unfälle zu vermeiden, beachten Sie folgende
Sicherheitshinweise zur Armaturenmontage.
Vor Beginn der Arbeiten zugehörige Absperrein-
richtung schließen und gegen Öffnen durch Unbefugte
sichern.
Auf einwandfreie Montageflucht und Sauberkeit der
Dichtflächen achten.
Armaturen von rechts montieren
1. Schutzfolie am Gasanschlußflansch abziehen.
2. Komponenten der Gasarmatur mit der im Bild gezeig-
ten Reihenfolge montieren.
Installationsbeispiel
Armaturen von links montieren
Bei Brennermontage "180° gedreht" können die Armaturen
wie oben beschrieben von links an den Brenner geführt
werden. Es sind jedoch weitere Maßnahmen erforderlich.
1. Vor der Montage des Mehrfachstellgerätes W-MF:
Gasdruckwächter
demontieren.
2. Verschlußstopfen
entfernen.
3. Gasdruckwächter auf gegenüberliegender Seite
montieren. O-Ring
beachten!
4. Verschlußstopfen auf gegenüberliegender Seite
einsetzen.
Flanschabdichtung auf richtigen Sitz prüfen.
Schrauben gleichmäßig über Kreuz anziehen.
Armaturen spannungsfrei montieren.
Montagefehler dürfen nicht durch gewaltsames
Anziehen der Flanschschrauben beseitigt werden.
Das Einschrauben bzw. Abdichten der Rohre darf
nicht am montierten Brenner erfolgen.
Armaturen vibrationsfrei montieren.
Die Armaturen dürfen während des Betriebs nicht zu
Schwingungen angeregt werden. Geeignete Abstüt-
zungen schon während der Montage entsprechend
den örtlichen Gegebenheiten einsetzen.
•
Es dürfen nur Dichtungsmaterialien verwendet werden,
die DVGW-geprüft und zugelassen sind.
Hinweis
Einbaulage W-MF: senkrecht stehend
Gasdruckwächter umbauen bei Armaturen von links
bis waagrecht liegend.
Doppelnippel
Mehrfachstellgerät W-MF...
Winkel je nach örtlichen
Gegebenheiten
Kugelhahn mit Flansch
11
