4.7 Elektroanschluss
1. Polung der Anschlussstecker
Schaltplan siehe Kap. 5.4.
2. Den 4-poligen Anschlussstecker
regelung am Feuerungsmanager einstecken.
3. Den 7-poligen Anschlussstecker
steuerung einstecken.
4. Die aus dem Brennergehäuse herausführenden Kabel-
stecker
und
am Gasdruckwächter bzw. Magnet-
ventil einstecken (Stecker sind codiert) und Schrauben
anziehen.
Anschluss an die Spannungsversorgung nach dem für den
Gerätetyp gültigen Schaltplan vornehmen.
Hinweis für Österreich
Vor dem Brenner müssen Einrichtungen zur Trennung
eingesetzt werden. Mindestens 3 mm Kontaktabstand;
allpolig wirkend.
Möglich sind:
•
Schalter (ohne Mikrokontakte);
mit Trennungseigenschaft
•
Leistungsschutzsschalter
•
Schütze
•
Schraubsicherungen bei eindeutig erkennbarer
Zuordnung
und
prüfen.
für die Leistungs-
der Kessel-

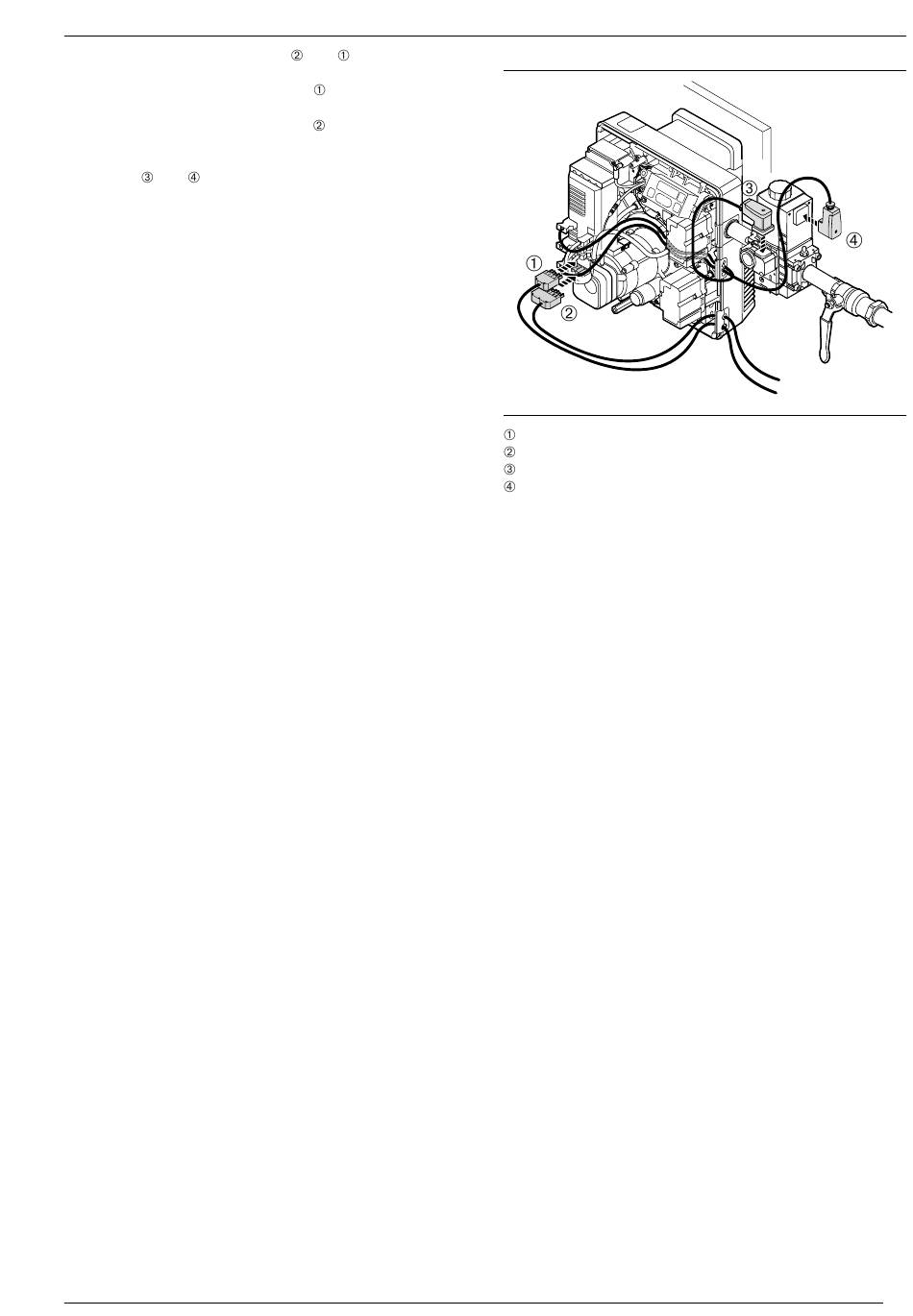

Elektroanschluss
4-poliger Anschlussstecker für die Leistungsregelung
7-poliger Anschlussstecker der Kesselsteuerung
Anschlußstecker Gasdruckwächter
Anschlußstecker Doppelmagnetventil
13
