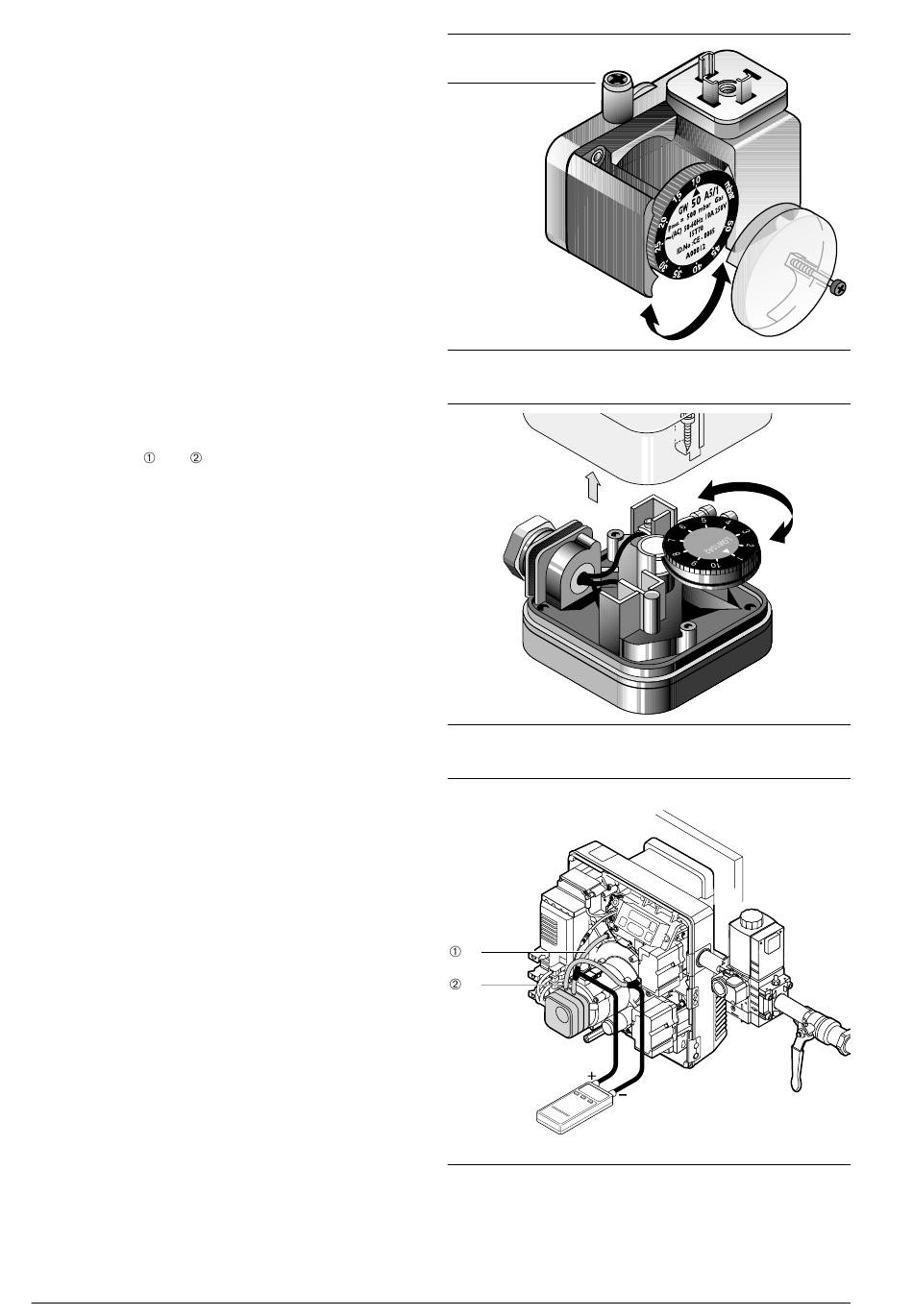

Gasdruckwächter einstellen
Werkvoreinstellung: 12 mbar.
Der Schaltpunkt muß bei der Einregulierung geprüft bzw.
nachgestellt werden.
1. An der Messstelle zwischen V1 und V2 des W-MF ein
Druckmessgerät anschließen.
2. Brenner in Betrieb nehmen (Großlast).
3. Kugelhahn langsam schließen bis der Gasdruck auf
den halben Wert absinkt, dabei CO-Wert und
Flammenstabilität beachten.
4. Einstellscheibe nach rechts drehen, bis der
Feuerungsmanager das Gasmangelprogramm startet.
Minimaler Wert: 12 mbar.
5. Kugelhahn öffnen.
6. 7-poliger Anschlussstecker ziehen und wieder
einstecken.
Brenner muß ohne Gasmangelprogramm starten.
Luftdruckwächter einstellen
Werksvoreinstellung: 3,5 mbar
Der Schaltpunkt muß bei der Einregulierung geprüft bzw.
nachgestellt werden. Dazu Differenzdruckmessung zwi-
schen den Punkten
und
1. Druckmessgerät wie im Bild gezeigt installieren.
2. Brenner in Betrieb nehmen.
3. Stellbereich des Brenners durchfahren.
Dabei Druckverhalten am Druckmessgerät beobachten.
4. Den niedrigsten Differenzdruckwert bestimmen.
5. 80% des niedrigsten Differenzdruckwertes am Einstell-
rad einstellen.
Beispiel:
niedrigster Differenzdruck: __________________ 3,2 mbar
Schaltpunkt Luftdruckwächter: _____ 3,2 x 0,8 = 2,6 mbar
Hinweis
Anlagenbedingte Einflüsse z.B. durch Abgas-
anlage, Wärmeerzeuger, Aufstellraum oder
Luftversorgung auf den Luftdruckwächter
können eine abweichende Einstellung
erforderlich machen.
22
durchführen:
Gasdruckwächter
Messstelle
Luftdruckwächter
Differenzdruckmessung
+
–
