7.5 Zündelektrode und Fühlerelektrode einstellen
Mischeinrichtung ausbauen (beachte Kap. 7.3)
Einstellmaße siehe Bild.
Die Einstellung der Fühlerelektrode kann bei Bedarf
durch Verdehen und Abstand verändern den Anlagen-
bedingungen angepasst werden.
7.6 Serviceposition des Gehäusedeckels
Die Serviceposition des Gehäusedeckels ermöglicht:
•
die Reinigung des Luftkanals und des Gebläserades
•
den Zugang zur Luftklappe
•
den Aus- und Einbau des Gebläsemotors
Hinweis
Wird der Brenner um 180° gedreht montiert,
ist die Serviceposition nicht möglich.
1. Bedieneinheit
entfernen
2. Mischeinrichtung ausbauen (beachte Kap. 7.3).
3. Abdeckung
entfernen und alle Kabelstecker
abziehen.
4. Kabelstecker
abziehen.
5. Stecker am Mehrfachstellgerät
6. Schrauben
lösen, dabei Gehäusedeckel festhalten.
7. Gehäusedeckel in die Haltevorrichtung
Der Einbau des Gehäusedeckels erfolgt in umgekehrter
Reihenfolge.
32
abziehen
einhängen.

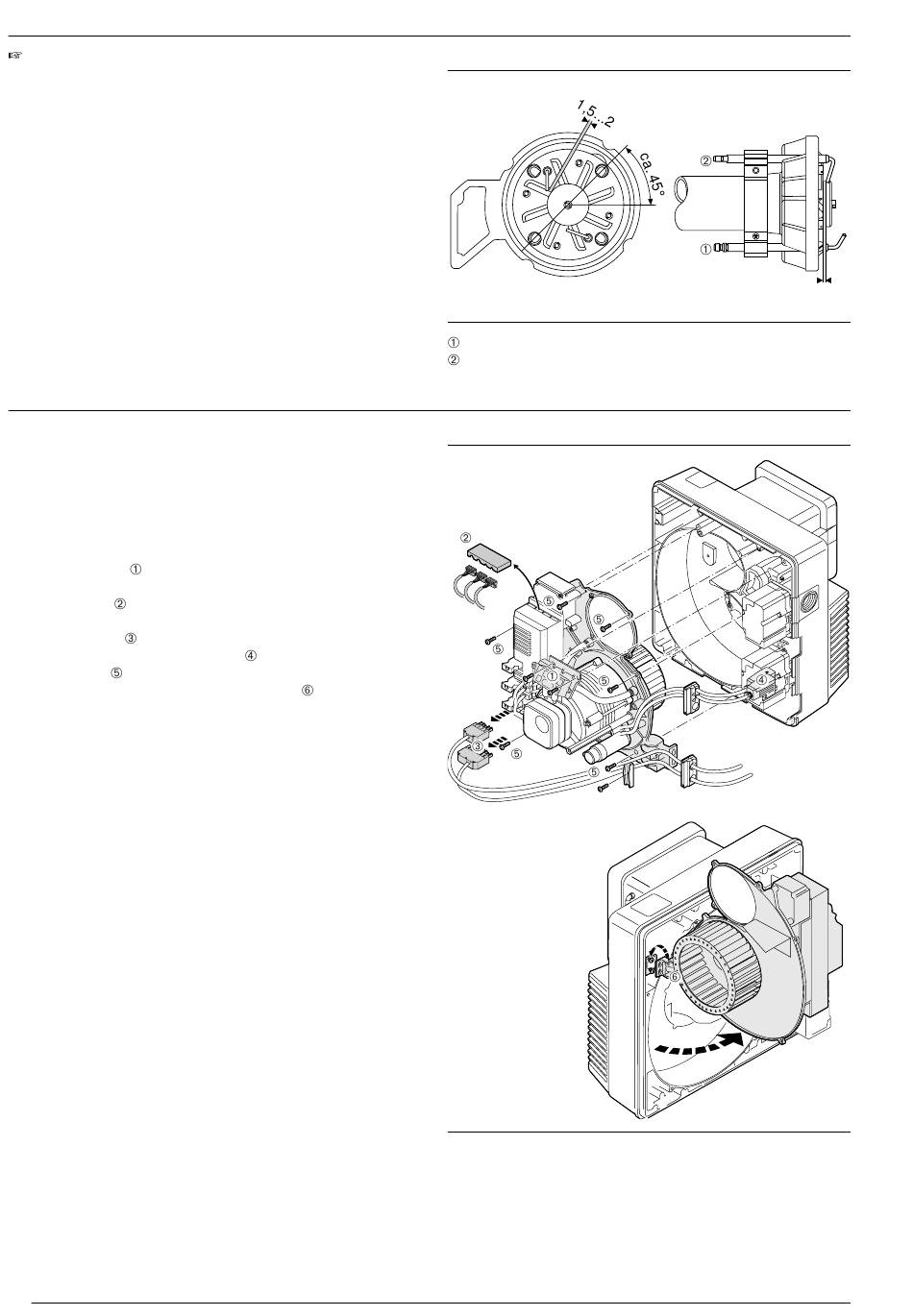

Einstellmaße Zündelektrode
Fühlerelektrode mit 6,3 mm Stecker-ø
Zündelektrode mit 4,0 mm Stecker-ø
Serviceposition des Gehäusedeckels
1,5...2
