7.9 Stellantrieb der Gasdrossel aus- und einbauen
Ausbau
1. Stecker
am Feuerungsmanager abziehen.
2. Schrauben
lösen.
3. Stellantrieb herausnehmen.
Einbau
Beschädigung des Stellantriebes!
Nabe des Stellantriebes darf nicht von Hand
oder mit Werkzeug gedreht werden.
ACHTUNG
1. Brückenstecker Nr.7 ziehen.
2. Stecker
am Feuerungsmanager einstecken.
3. Brenner unter Spannung setzen.
Feuerungsmanager prüft Stellantrieb und fährt
Referenzpunkt an.
4. Brenner spannungslos schalten.
5. Stellantrieb um ca. 15° nach links gedreht einsetzen,
dabei Welle
in Sternnut einführen.
6. Schrauben
einsetzen und anziehen.
7. Brückenstecker Nr.7 einstecken.
7.10 Gasdrossel aus- und einbauen
Explosionsgefahr!
Durch unkontrollierte Gasauströmungen kann
sich ein explosionsfähiges Gas- Luftgemisch
bilden. Durch Vorhandensein einer Zündquelle
GEFAHR
kann es zur Explosion kommen.
Ausbau
1. Gaskugelhahn schließen.
2. Spannungsversorgung zum Brenner unterbrechen.
3. Ausgangsflansch
vom Mehrfachstellgerät W-MF
lösen (siehe Kap.4.5).
4. Doppelnippel entfernen.
5. Mischeinrichtung ausbauen (siehe Kap.7.3).
6. Stellmotor entfernen (siehe Kap.7.9)
7. Schrauben
lösen.
8. Gasdrossel
herausnehmen.
Einbau
Beim Einbau der Mischeinrichtung auf
korrekten Sitz und Sauberkeit der
Dichtung
achten.
Ggf. Dichtung erneuern.
GEFAHR
Bei Inbetriebnahme mit Lecksuchspray
absprühen und auf Dichtheit prüfen
1. Gasdrossel montieren
2. Stellmotor montieren (siehe Kap.7.9)
3. Mischeinrichtung einbauen (beachte Kap.7.3).
4. Doppelnippel eindrehen.
5. Ausgangsflansch am Mehrfachstellgerät W-MF
montieren (beachte Kap.4.5).
6. Dichtheitskontrolle durchführen (beachte Kap.4.6).
7. Spannungsversorgung herstellen.
8. Gaskugelhahn öffnen.
9. Verbrennungswerte kontrollieren ggf. Brenner neu
einregulieren.
34

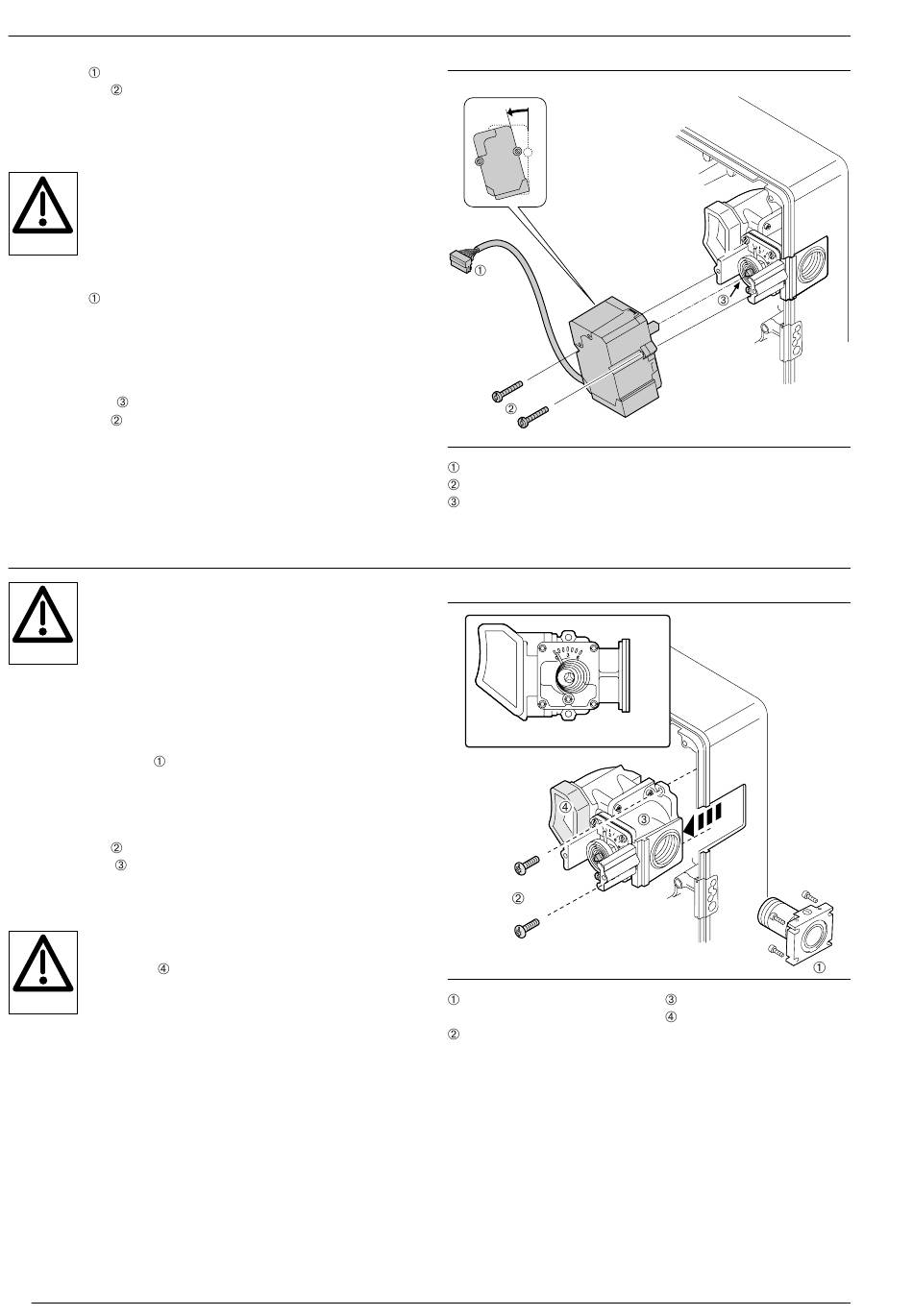

Stellantrieb der Gasdrossel aus- und einbauen
15°
Stecker
Kombi-Torx-Schraube
Sternnut
Gasdrossel aus- und einbauen
Doppelnippel mit
Flansch
Kombi-Torx-Schraube
Gasdrossel
Dichtung
