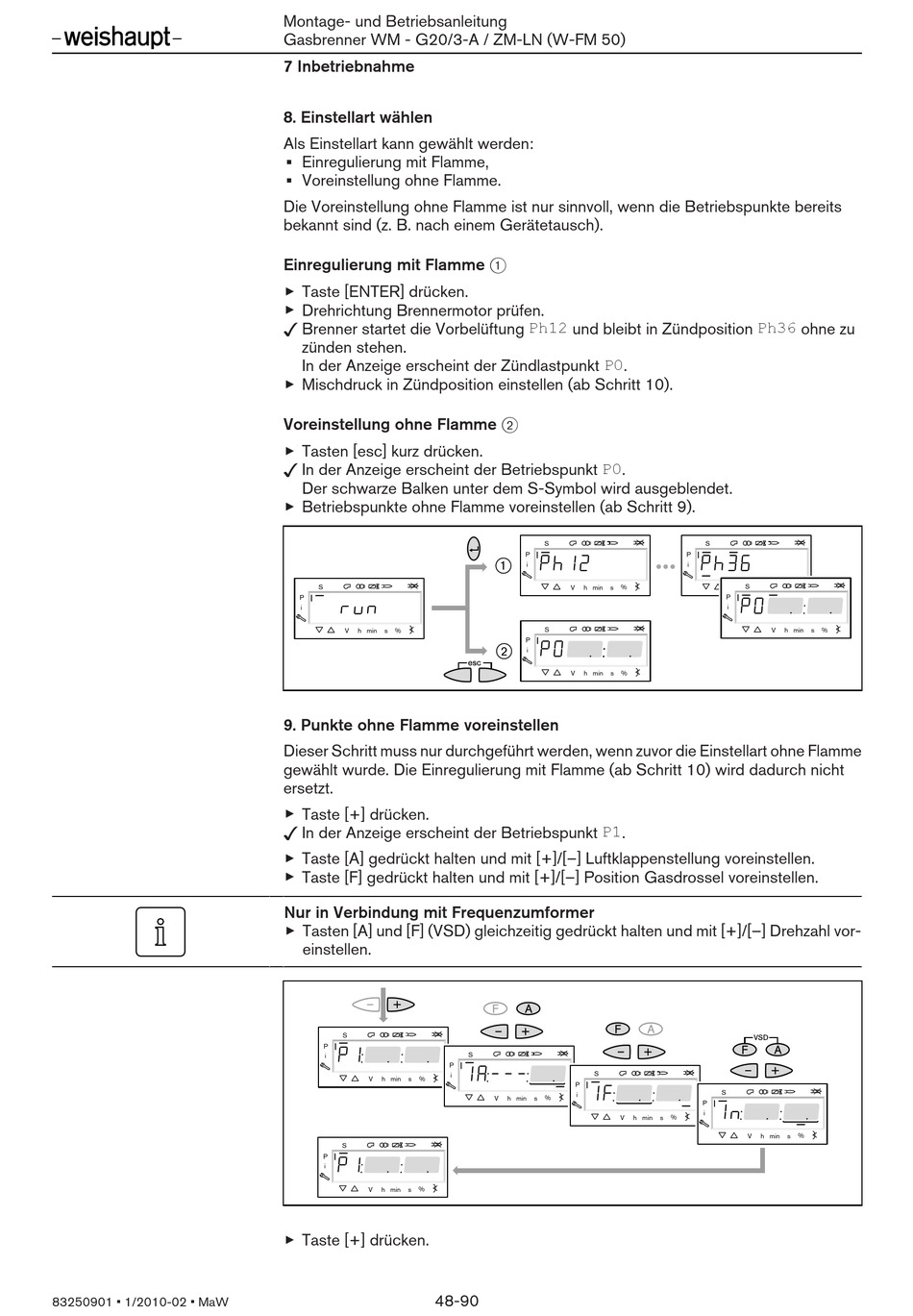

83250901 • 1/2010-02 • MaW
Montage- und Betriebsanleitung
Gasbrenner WM - G20/3-A / ZM-LN (W-FM 50)
7 Inbetriebnahme
8. Einstellart wählen
Als Einstellart kann gewählt werden:
▪
Einregulierung mit Flamme,
▪
Voreinstellung ohne Flamme.
Die Voreinstellung ohne Flamme ist nur sinnvoll, wenn die Betriebspunkte bereits
bekannt sind (z. B. nach einem Gerätetausch).
Einregulierung mit Flamme 1
▶
Taste [ENTER] drücken.
▶
Drehrichtung Brennermotor prüfen.
✓
Brenner startet die Vorbelüftung Ph12 und bleibt in Zündposition Ph36 ohne zu
zünden stehen.
In der Anzeige erscheint der Zündlastpunkt P0 .
▶
Mischdruck in Zündposition einstellen (ab Schritt 10).
Voreinstellung ohne Flamme 2
▶
Tasten [esc] kurz drücken.
✓
In der Anzeige erscheint der Betriebspunkt P0 .
Der schwarze Balken unter dem S-Symbol wird ausgeblendet.
▶
Betriebspunkte ohne Flamme voreinstellen (ab Schritt 9).
S
P
i
V
h
min
s
%
9. Punkte ohne Flamme voreinstellen
Dieser Schritt muss nur durchgeführt werden, wenn zuvor die Einstellart ohne Flamme
gewählt wurde. Die Einregulierung mit Flamme (ab Schritt 10) wird dadurch nicht
ersetzt.
▶
Taste [+] drücken.
✓
In der Anzeige erscheint der Betriebspunkt P1 .
▶
Taste [A] gedrückt halten und mit [+]/[–] Luftklappenstellung voreinstellen.
▶
Taste [F] gedrückt halten und mit [+]/[–] Position Gasdrossel voreinstellen.
Nur in Verbindung mit Frequenzumformer
▶
Tasten [A] und [F] (VSD) gleichzeitig gedrückt halten und mit [+]/[–] Drehzahl vor-
einstellen.
S
P
i
P
i
V
h
min
s
%
S
P
i
V
h
min
s
%
▶
Taste [+] drücken.
48-90
