2.9 Einregulierung gleitend-zweistufige und modulierende Brenner

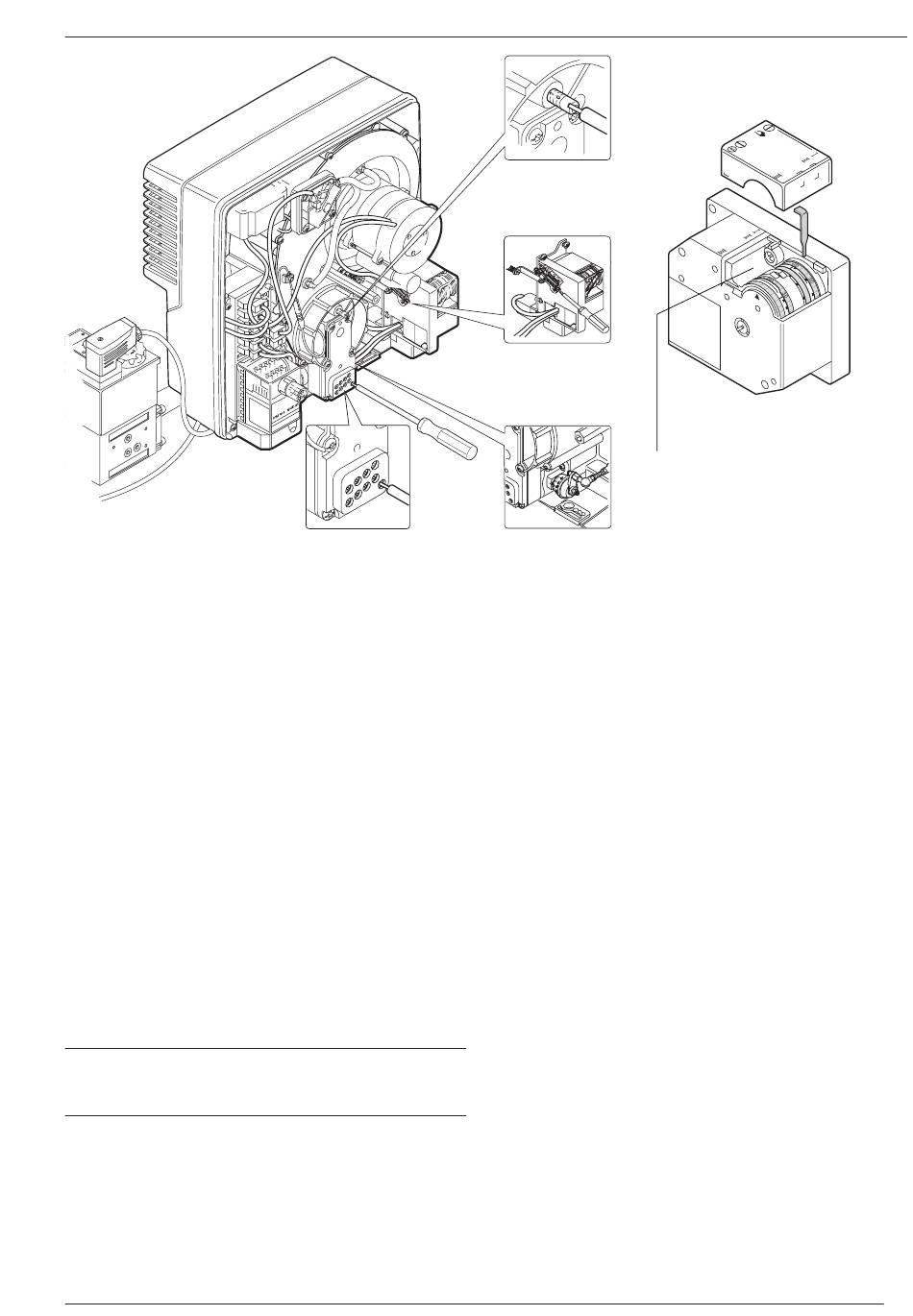

Einstellschraube-Zündgas
Gas-Einstellschraube 1-8
Brennervoreinstellung
– Exzenter-Gas-Luftverbund bzw. Drosselstellung nach
Diagramm (Werkseinstellung 8)
– Einstellschraube-Stauscheibe nach Diagramm
(Werkseinstellung 2)
– Großlast-Endschalter 80°< ) (Werkseinstellung)
– Einstellschraube-Zündgas und alle Einstellschrauben
1/2 Umdrehung geöffnet (Werkseinstellung)
– Endschalter für Teillast wird nach der Beendigung der
ersten Einstellarbeiten nachgestellt (5< ) Werkseinstel-
lung).
Brennereinregulierung
– Kugelhahn öffnen und Brenner einschalten
– Brenner läuft in Großlaststellung und Vorbelüftung be-
ginnt
– Danach läuft der Stellantrieb zu (= Zündstellung) Klein-
lastschalter
– Nach Erreichen der Zu-Stellung Getriebe am Stel-
lantrieb ausrasten (oder Steckerschalter verwenden,
Best.-Nr. 130 103 15 01/2)
– Flammenbildung abwarten
– Einstelldruck nach Regler um ca. 0,5 - 1 mbar über
Tabellenwert einstellen
– Den zum verwendeten Gas gehörenden O
Wert mit der Zündgas-Einstellschraube einregulieren
CO
2
Erdgas LL 8,8 - 9,3 %
Erdgas E 9,0 - 9,5 %
Flüssiggas B/P 10,3 - 11,0 %
Verbrennungseinstellung bei den Gasdrossel-
stellungen 1 bis zur voreingestellten max. Stellung
– Stellantrieb einrasten bis die Gasdrossel Stellung 1
erreicht hat, Stellantrieb ausrasten und Verbrennung mit
Gas-Einstellschraube 1 einstellen.
– Stellantrieb einrasten bis die Gasdrossel Stellung 2
erreicht hat, Stellantrieb ausrasten und Verbrennung mit
Gas-Einstellschraube 2 einstellen.
Einstellschraube-
Stauscheibe
Exzenter
Gas-Luftverbund
8
7
4
6
3
5
s
2 g a
n d
Z ü
1
– usw. bis Einstellschraube 8
Je nach Brennerleistung und Einstellung der Misch-
einrichtung sind zwei verschiedene Vorgehensweisen
anzuwenden:
1. Bei Voreinstellung Stauscheibenstellung = 2 und
– Gasdurchsatz durch Änderung der Hebelstellung am
2. Bei Voreinstellung Stauscheibenstellung > 2,
– Der Gasdurchsatz wird über Nachkorrektur des
– Bei Nichterreichen der Verbrennungswerte kann die
Bei größeren Einstelldruck-Änderungen ist ein erneuter
Abgleich der Gas-Einstellschrauben notwendig.
- bzw. CO - Leistungseinstellung: Großlast
2 2
Die exakte Leistungseinstellung erfolgt grundsätzlich
durch die Einstellung der für die Brennerleistung berech-
O neten Gasdurchsatzmenge. Der Einstelldruck-Tabellen-
2
wert dient als Einstell- und Kontrollhilfe.
5 - 4 %
5 - 4 % Abschließende Prüfung und Dokumentation
5 - 4 % – Gasdruckwächter bei Großlast einstellen und
– Luftdruckwächter bei Zündlast überprüfen
– Meßergebnisse protokollieren
Auch nach Wartungs- und Einstellarbeiten an gas-
führenden Bauteilen muß eine Dichtheitskontrolle
durch Abpinseln mit Seifenlauge oder mit Leck-Such-
Spray durchgeführt werden.
Schaltnocken:
I Großlast
II Zu-Stellung
III Zündlast = Kleinlast
Ausrasten des Getriebes
durch Eindrücken und 90°-Drehung
(siehe Symbole)
Gasdrossel-Stellung
Exzenterstellung < 8
Exzenter (siehe Diagramm) an den erforderlichen Wert
angleichen.
Exzenterstellung = 8
Einstelldruckes auf den erforderlichen Wert angeglichen
Mischeinrichtung über die Einstellschraube-
Stauscheibe nachkorrigiert werden
Verstellrichtung "–" : Kleinerer Luftüberschuß
Verstellrichtung "+" : Größerer Luftüberschuß
überprüfen.
