4.5 Armaturenmontage

Explosionsgefahr!
Durch unkontrollierten Gasaustritt kann sich
ein explosionsfähiges Gas- Luftgemisch bil-
den. Durch Vorhandensein einer Zündquelle
GEFAHR
kann es zur Explosion kommen.
Um Unfälle zu vermeiden, beachten Sie folgende
Sicherheitshinweise zur Armaturenmontage.
Vor Beginn der Arbeiten zugehörige Absperrein-
richtung schließen und gegen Öffnen durch Unbefugte
sichern.
Auf einwandfreie Montageflucht und Sauberkeit der
Dichtflächen achten.
Flanschabdichtung auf richtigen Sitz prüfen.
Schrauben gleichmäßig über Kreuz anziehen.

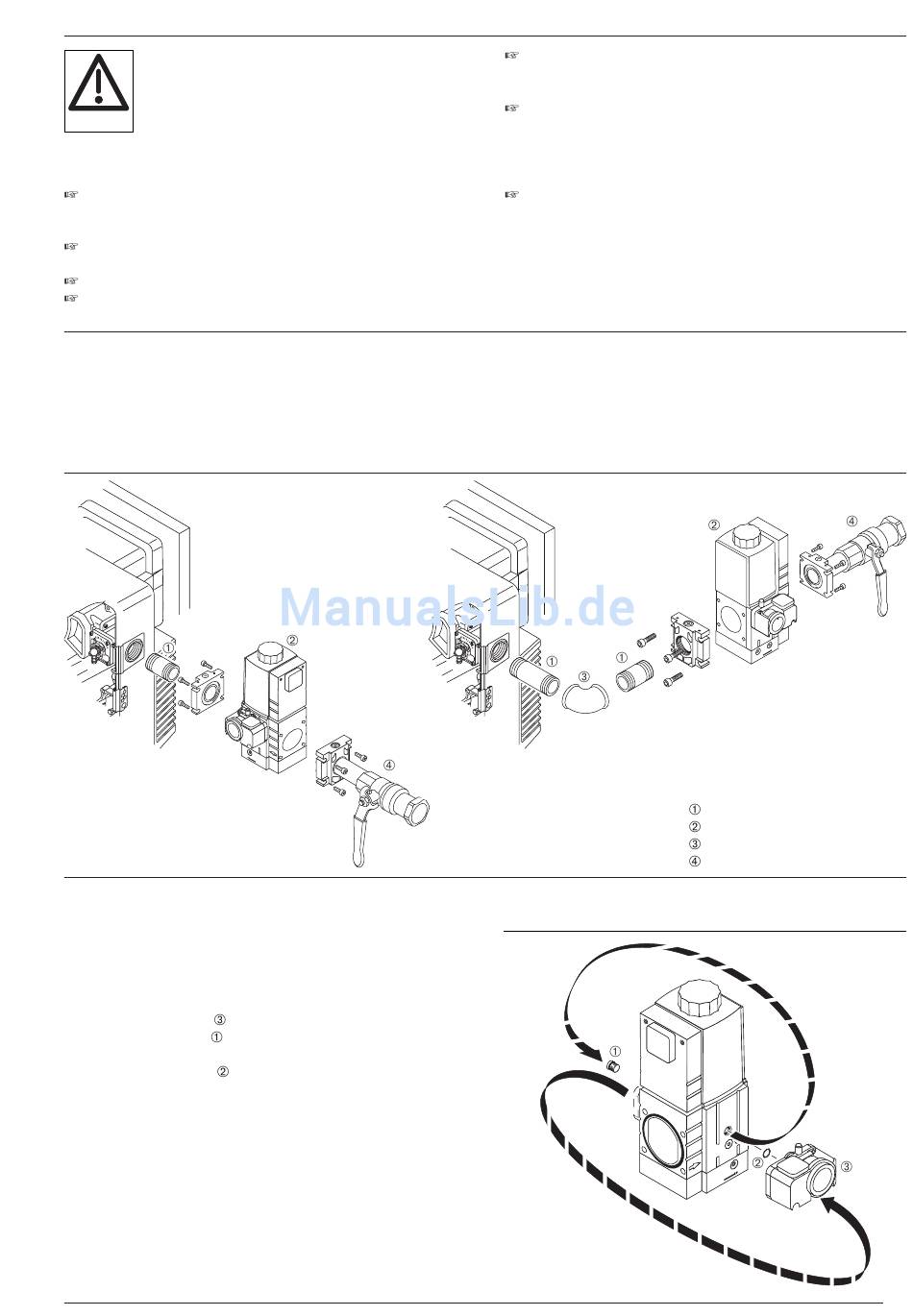

Armaturen von rechts montieren
1. Schutzfolie am Gasanschlußflansch abziehen.
2. Komponenten der Gasarmatur mit der im Bild gezeig-
ten Reihenfolge montieren.
Installationsbeispiel
Armaturen von links montieren
Bei Brennermontage "180° gedreht" können die Armaturen
wie oben beschrieben von links an den Brenner geführt
werden. Es sind jedoch weitere Maßnahmen erforderlich.
1. Vor der Montage des Mehrfachstellgerätes W-MF:
Gasdruckwächter demontieren.
2. Verschlußstopfen entfernen.
3. Gasdruckwächter auf gegenüberliegender Seite
montieren. O-Ring beachten!
4. Verschlußstopfen auf gegenüberliegender Seite
einsetzen.
Armaturen spannungsfrei montieren.
Montagefehler dürfen nicht durch gewaltsames Anzie-
hen der Flanschschrauben beseitigt werden.
Armaturen vibrationsfrei montieren.
Die Armaturen dürfen während des Betriebs nicht zu
Schwingungen angeregt werden. Geeignete Abstüt-
zungen schon während der Montage entsprechend
den örtlichen Gegebenheiten einsetzen.
Es dürfen nur Dichtungsmaterialien verwendet werden,
die DVGW-geprüft und zugelassen sind.
Die mitgelieferten Doppelnippel sind bereits mit einer
DVGW zugelassenen Beschichtung versehen. Daher
ist bei der Doppelnippelmontage keine weitere Dich-
tungsmaßnahme erforderlich. Bei wiederholter Mon-
tage muss die Beschichtung entfernt und ein zugelas-
senes Dichtmittel verwendet werden.
Hinweis Einbaulage W-MF : senkrecht stehend bis
Gasdruckwächter umbauen bei Armaturen von links
waagrecht liegend.
Doppelnippel
Mehrfachstellgerät W-MF...
Winkel
Kugelhahn mit Flansch
11
