VAROITUS
Tunne aina aurasi ominaisuudet. Käytä
aikaa Asennusohjeiden ja/tai Käyttöoppaan sekä Auraamisen
perusoppaan lukemiseen, jotta tunnet aurasi ja sen
toimintaperiaatteen.
VAROITUS
Tarkista aina auran ja kauhan mekanismi,
kiinnitykset, kaapeli ja säädöt ennen niiden käyttöä. Vaihda
kaikki kuluneet tai vaurioituneet osat ennen käyttöä.
1.
4.
2.
3.
1.

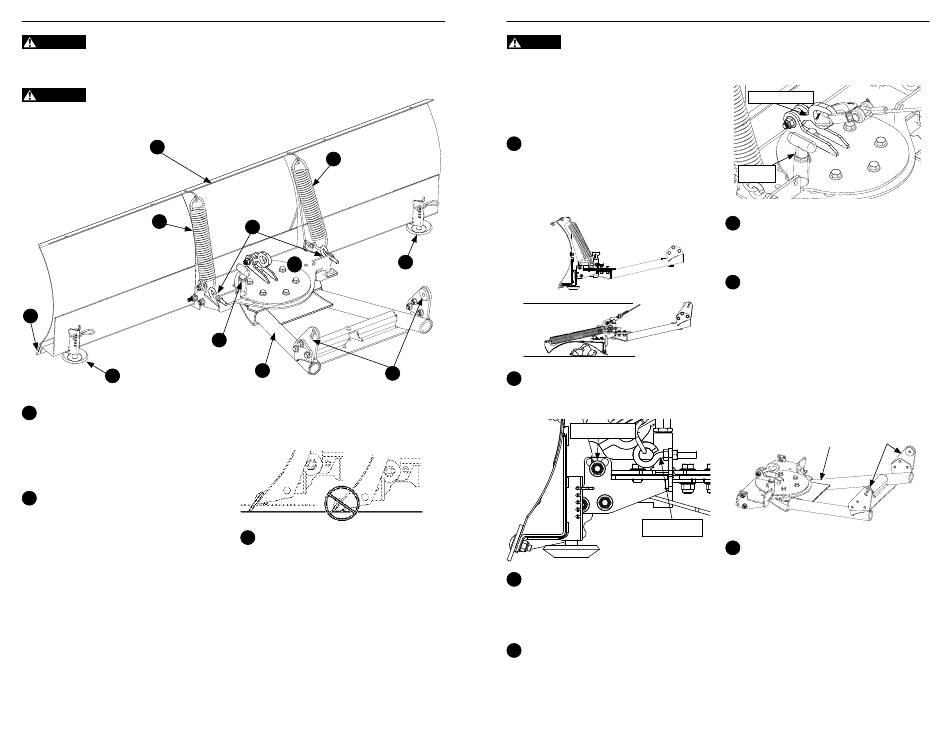

Auran terä on aurajärjestelmän pääosa.
Niitä on saatavana erikokoisina ja -mallisina
eri käyttötarkoituksia ja erikokoisia ajoneuvoja
varten. Auran siipi on terän kaareva etupuoli.
Auran siipi on tehty erityisesti lumen tai muun
aurattavan materiaalin vierittämiseen.
2.
Kulumislevy on suorakaiteen muotoinen
metallilevy, joka on pultattu auran terän
alareunaan. Tämä levy toimii terän särmänä
ja vastaanottaa pääosan auraamiseen
liittyvästä voimasta ja kulutuksesta. Se
on kulutustarvike ja täytyy vaihtaa, jos se
TUNNE AURASI
4.
5.
8.
7.
9.
10.
on kulunut auran siiven reunaan asti.
VINKKI: Kulumislevy voidaan kääntää kerran ympäri hyödyntäen
sen molemmat reunat ennen kuin se on vaihdettava kokonaan.
3.
Auran jalaksen avulla säädetään terän
leikkaus-/aurauskorkeutta. Sen tarkoituksena
on pitää terän kulumislevy irti maasta
käyttäjän säätämällä korkeudella. Myös nämä
ovat kulutustarvikkeita, ja ne täytyy tarkastaa
usein ja vaihtaa tarpeen mukaan.
WARN INDUSTRIES
117
TUNNE AURASI
VAROITUS Älä koskaan irrota koukkua vinssin vaijerin
päästä. Vaijerin päässä oleva koukku estää vaijerin vetämisen
ohjainrullalle. Koukun irrottaminen suurentaa sormien tai
muiden raajojen ohjainrullaan joutumisesta aiheutuvan
tapaturman vaaraa. Anna vinssin koukun olla kiinni vaijerissa
ja noudata aina vinssin mukana tulleessa vinssausoppaassa
annettuja turvallisen vinssauksen ohjeita.
4. Auran terän palautusjousi pitää auran
terän pystyasennossa aurauksen aikana. Jos
terän kulumislevy osuu matalalla olevaan
kiinteään esteeseen, terä kääntyy (eteenpäin)
tämän jousen voimaa vasten.
3.
Jousien silmukkaruuveja käytetään
5.
kiinnittämään jousen pää kääntöalustaan.
Kuusiokantaruuvi
6. Auran terän toimintakulmaa säädetään
kuusiokantaruuvilla. Sillä on kolme
eri asentoa eri aurausolosuhteita varten.
Kuusiokantaruuvin asennosta riippuen se
määrittää terän kulman.
7.
T-kahvan nivelsalpa kiinnittää auran
terän kääntökulman. Kahvan vetäminen ylös
vapauttaa lukituksen, jolloin terää voidaan
kääntää sen pystyakselin ympäri. Kahva
on jousikuormitteinen, joten se kytkeytyy
automaattisesti, kun perusrungon urat osuvat
kohdakkain.
Koukun silmukka
T-kahva
8.
Koukun silmukka. Koukun silmukka on
kohta, jossa vinssin vaijerin koukku kiinnittyy
auran perusrunkoon. Se mahdollistaa auran
nostamisen ja laskemisen.
9. Auran putkirunko on sen päärunko,
joka liittää auran terän ajoneuvoon auran
kiinnittimen välityksellä. Rungon putket
välittävät ajoneuvon työntövoiman auran
terään. Tämän runkokokonaisuuden
etuosassa on kääntöalusta. Tämä alusta tukee
terää ja sallii terän kääntymisen puolelta
toiselle käyttäjän ohjauksen mukaan. Siinä
on myös nostopisteet vinssillä tai auran
nostolaitteella tapahtuvaa auran terän
nostamista varten.
Työntöputken alustakokonaisuus
Silmukkaruuvi
Auran kiinnityskorvakkeet ovat mukana
10.
auran asennussarjassa. Nämä on suunniteltu
ajoneuvokohtaisesti, ja ne kiinnittävät auran
putkirungon auran kiinnittimeen. Kussakin
korvakkeessa on pyöreä teräskappale
eli kääntölevy. Tämä kääntölevy sopii
kohdistavaan kiinnitystelineeseen, minkä
ansiosta liitostappien asettaminen ja
poistaminen voidaan tehdä helposti.
WARN INDUSTRIES
118
Korvake
