AVVERTENZA
Familiarizzare sempre con la spalatrice. Dedicare il tempo
necessario a leggere completamente il Manuale operativo e/o di istruzioni per
conoscere la spalatrice e il suo funzionamento.
AVVERTENZA
Ispezionare sempre la spalatrice e il meccanismo della
benna, i dispositivi di fi ssaggio, i cavi e le regolazioni prima dell'uso. Sostituire
sempre eventuali componenti logori o danneggiati prima dell'uso.
1.
4.
2.
3.
1.

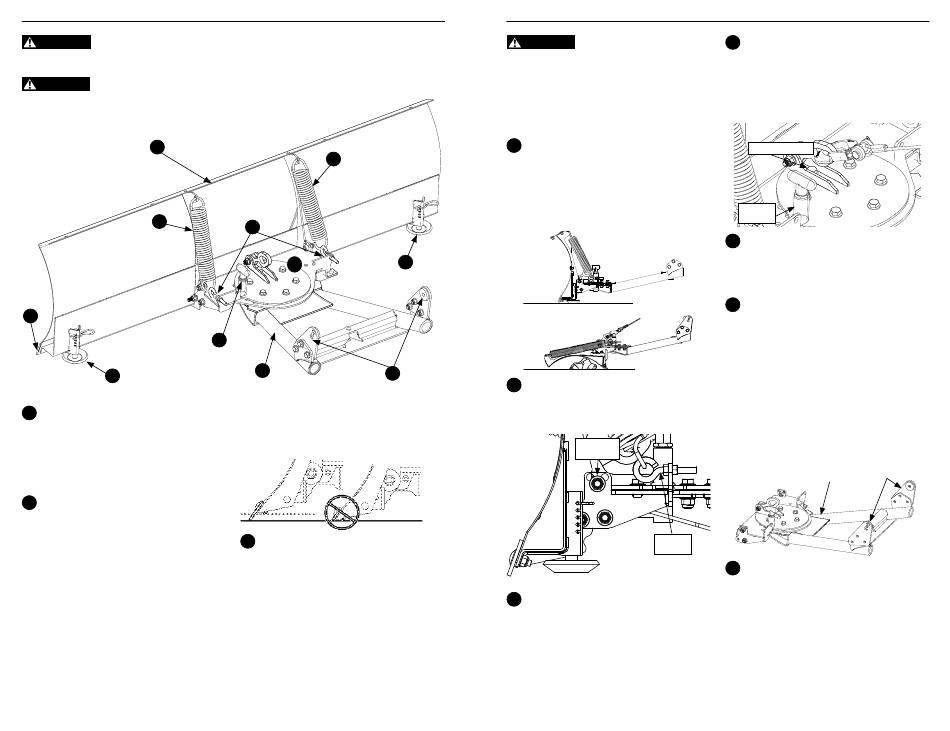

La lama di spalatura è il componente
principale del sistema. È disponibile in varie
misure e stili per diversi usi e dimensioni di
veicolo. Il "moldboard" (parte sagomata) è
la superficie curva della lama. Il moldboard
è stato progettato in modo specifico per
spostare la neve e altri materiali spalati.
2. La barra di consumo è la barra
rettangolare fissata con bulloni al fondo della
lama di spalatura. Questa barra rappresenta il
bordo tagliente, sostiene gli sforzi e si
consuma durante la spalatura. È un
componente sottoposto a usura e dovrà
essere sostituito quando si consuma sino al
FAMILIARIZZARE CON LA SPALATRICE
4.
5.
8.
7.
9.
bordo del moldboard. SUGGERIMENTO: La barra di
consumo può essere invertita una sola volta, utilizzando così
entrambi i bordi prima che la sostituzione totale diventi
necessaria.
3.
La slitta della spalatrice serve a
controllare l'altezza di taglio/spalatura della
lama. Essa è stata progettata in modo da
tenere la barra di consumo distante dal suolo
all'altezza determinata dall'utente. Anche
questi sono componenti di consumo che
dovrebbero essere ispezionati spesso e
sostituiti quando si rende necessario.
WARN INDUSTRIES
75
FAMILIARIZZARE CON LA SPALATRICE
AVVERTENZA
della fune del verricello. Il gancio serve a impedire che
l' e stremità della fune del verricello venga tirata nella guida a
rullo. Togliendo il gancio si rende più probabile che le dita o
altre estremità vadano a impigliarsi nella guida a rullo causando
lesione alla persona. Lasciare il gancio del verricello al suo posto
e seguire sempre le tecniche di operazione sicura del verricello
descritte nel Guida all'uso del verricello fornita con il prodotto.
4. La molla di richiamo della lama di
spalatura tiene la lama di spalatura in
posizione verticale durante le operazioni di
spalatura. Se la barra di consumo della lama
viene in contatto con un oggetto molto basso
fisso, la lama passerà sull'oggetto (in avanti)
allungando la molla.
3.
10.
Le staffe di tensione della molla servono
5.
a tensionare la molla di richiamo e a garantire
che l'estremità della molla giri sul gruppo di
base.
6. L'angolo di attacco della lama della
spalatrice si regola mediante una vite a testa
cilindrica con esagono incassato. Vi sono tre
posizioni per adeguarsi a diverse condizioni
di spalatura. A seconda della posizione della
vite a testa cilindrica, si determinerà l'angolo
della lama.
La leva di chiusura della spalatrice fissa
7.
Non togliere mai il gancio dall'estremità
l'angolo di cardine della lama di spalatura.
Premendo la leva si sgancia la chiusura e si
permette che la lama ruoti sull'asse verticale.
La leva è dotata di molla e si impegnerà di
nuovo automaticamente quando si allinea con
le fessure sulla base.
Gancio a occhiello
Leva di
chiusura
Il gancio a occhiello. Al gancio a
8.
occhiello del gruppo di base della spalatrice
viene attaccato il gancio del verricello. Ciò
consente alla spalatrice di essere alzata e
abbassata.
9. Il gruppo dei tubi base di spinta
rappresenta il suo telaio principale e serve a
fissare la lama di spalatura al veicolo mediante
la montatura della spalatrice. I tubi di questo
gruppo trasmettono la forza di spinta del
veicolo alla lama della spalatrice. La parte
anteriore di questo gruppo è la piattaforma
di oscillazione o rotazione. La piattaforma
sostiene la lama e consente alla lama di
muoversi da lato a lato secondo la selezione
dell'operatore. Essa fornisce anche i punti
di sollevamento per alzare la lama tramite
Vite a testa
verricello o meccanismo di sollevamento.
cilindrica
Staff a di
tensione
10. Le alette di montaggio della spalatrice
fanno parte del kit di montaggio della stessa.
Esse sono state progettate specificatamente
per il veicolo particolare e attaccano il gruppo
tubolare alla montatura della spalatrice.
Tutte le alette sono dotate di disco di
articolazione o pezzo rotondo di acciaio. Il
disco di articolazione si adatta all'intelaiatura
di montaggio che fornisce l'allineamento e
consente una facile inserzione e rimozione
delle spine di connessione.
WARN INDUSTRIES
76
Gruppo dei tubi
Aletta
base di spinta
