WARN Basic Guide to Plowing Bedienungsanleitung Seite 31

VARNING
Vet allt om din plog. Ta dig tid att läsa igenom bruks- och/
eller driftsanvisningarna och den grundläggande guiden till plogning
ordentligt så att du förstår hur plogen fungerar.
VARNING
Inspektera alltid plog och skopmekanismen, infästningar, lina
och justeringar innan plogen tas i drift. Byt ut alla slitna eller skadade delar
innan plogen används.
1.
4.
2.
3.

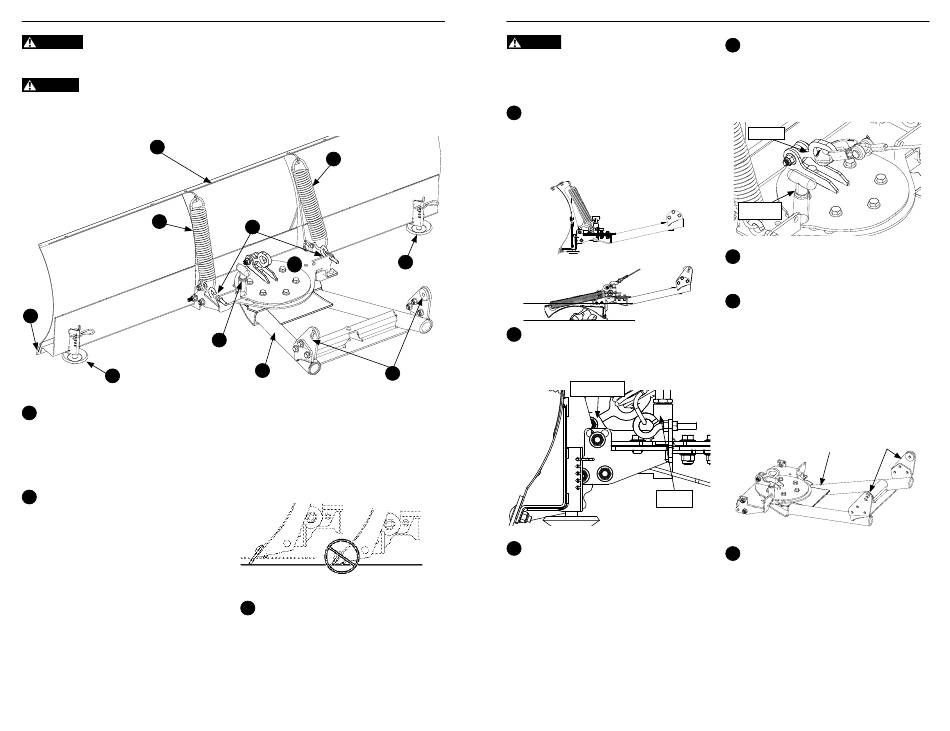

1. Plogbladet är den primära komponenten
i plogsystemet. Det säljs i olika storlekar
och typer för olika tillämpningar och
fordonsstorlekar. "Vändskivan" är bladets
böjda yta. Vändskivan är speciellt utformad
till att rulla snö eller plogat material.
2. Slitstången är den rektangulära
metallstången som är fastskruvad i
plogbladets underkant. Denna slitstång
är skärkanten och tar emot de största
LÄR KÄNNA DIN PLOG
4.
5.
8.
7.
9.
stötarna och slitaget vid plogning. Den är
en förslitningsdel och ska bytas ut om den är
sliten ända till den intilliggande vändskivans
kant.
TIPS: Slitstången kan vändas en gång så att båda kanterna kan
användas innan den behöver bytas ut.
3. Släpskon används till att styra bladets
skär-/ploghöjd. Den är utformad för att hålla
bladets slitstång från marken på en höjd som
användaren har valt. Dessa är också slitdelar
och ska kontrolleras ofta och bytas ut vid
behov.
WARN INDUSTRIES
61
LÄR KÄNNA DIN PLOG
VARNING Ta aldrig bort kroken från vinschlinans ände.
Kroken förhindrar att vinschlinans ände dras in i linledaren.
Om kroken tas bort ökar risken att fi ngrar eller andra
kroppsdelar dras in i linledaren och skadas. Låt kroken sitta
på och följ alltid den säkra vinschtekniken som beskrivs i
vinschguiden som följer med vinschen.
4. Plogbladets returfjäder håller fast
plogbladet i ett upprätt läge under plogning.
Om bladets slitstång kommer i kontakt med
ett mycket lågt orörligt föremål, rullar bladet
runt (framåt) mot denna fjäders kraft.
3.
5. Fjäderspänningens konsol används till
att spänna returfjädern och fästa fjäderns
ände vid svängbasen.
10.
6. Plogbladets angreppsvinkel justeras
med en insexskruv. Den har tre lägen som
matchar plogförhållandena. Det läge som
skruven är i bestämmer vinkeln på bladet.
7. T-handtagets svänglås låser plogbladets
svängningsvinkel. När du trycker på denna
spak släpps spärren och du kan vrida
bladet runt en vertikal axel. Denna spak är
fjäderbelastad så den kopplas automatiskt in
när basens skåror är i linje med varandra.
Kroköga
T-handtag
Krokögat. Krokögat är där kroken till
8.
vinschlinan sätts fast i plogbasen. Detta gör
det möjligt att höja och sänka plogen.
9. Plogrörsbasen är plogens huvudram
och fäster plogbladet vid fordonet genom
plogfästet. Rören i denna enhet överför
fordonets skjutkraft till plogbladet.
Den främre delen av denna enhet är
svängplattformen. Denna plattform stöder
bladet och gör att bladet kan svänga från sida
Sexkantskruv
till sida som föraren bestämmer. Den har även
lyftpunkter för att höja plogbladet med en
vinsch eller ploglyft.
Öglebult
10. Plogmonteringsfästen medföljer
plogens installationssats. De utformas
speciellt för varje fordon och fäster plogröret
vid plogfästet. Varje fäste har en svängskiva
eller ett runt stycke stål. Denna svängskiva
passar in i monteringsstödet
som ger inriktning, vilket gör det lätt att sätta
in och ta bort anslutningsstiften.
WARN INDUSTRIES
62
Flik
Plogskjutrör
