AVERTISSEMENT
Toujours se familiariser avec la lame. Prendre le temps
de bien lire les instructions d'installation et/ou le manuel d'utilisation, et le
manuel de base de déblaiement avec la lame afi n
de bien comprendre la lame et son fonctionnement.
AVERTISSEMENT
Toujours inspecter le mécanisme de la lame et du godet,
les fi xations, le câble et les réglages avant l'utilisation. Remplacer toutes les
pièces usées ou endommagées avant l'utilisation.

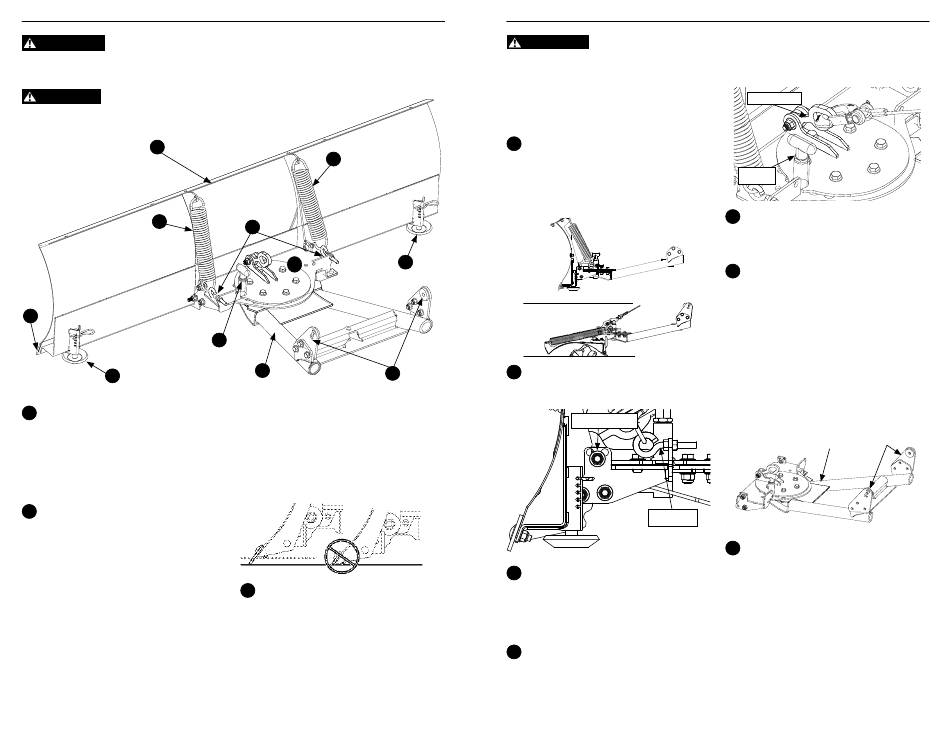

1.
4.
2.
3.
1.
La lame est le principal composant de ce
dispositif. Elle est offerte dans des tailles et
styles différents adaptés à des applications et
des tailles de véhicule différentes. Le versoir
est le côté recourbé de la lame. Le versoir est
spécialement conçu pour rouler la neige ou
les matériaux déblayés.
2.
La barre d'usure est la barre métallique
rectangulaire fixée par boulons au bas de la
SE FAMILIARISER AVEC LA LAME
4.
5.
8.
7.
9.
lame. Cette barre est coupante et subit le plus
gros de la force exercée et de l'usure. C'est
une pièce d'usure qui doit être remplacée si
elle est usée au point d'atteindre le bord du
versoir. CONSEIL : La barre d'usure peut être retournée une
fois, de manière à utiliser les deux bords, avant qu'il soit
nécessaire de la remplacer.
3.
Le patin de lame sert à contrôler la
hauteur de coupe/déblaiement de la lame. Il
est conçu pour maintenir la barre d'usure de la
lame au-dessus du sol à la hauteur choisie par
l'utilisateur. C'est un élément qui peut s'user
et qui doit être inspecté souvent et remplacé
au besoin.
WARN INDUSTRIES
19
SE FAMILIARISER AVEC LA LAME
AVERTISSEMENT
l'extrémité du câble du treuil. Le crochet empêche que
l'extrémité du câble disparaisse dans le guide câble à
rouleaux. Si le crochet est enlevé, il y a davantage de
risques que les doigts ou d'autres extrémités soient
happés par le guide câble à rouleaux, causant ainsi des
blessures. Laisser le crochet en place et toujours respecter
les instructions du Manuel de base des techniques de
treuillage inclus avec le treuil.
4. Le ressort de rappel de la lame
maintient la lame en position verticale
durant le déblaiement. Si la barre d'usure
de la lame heurte un objet inamovible très
bas, elle s'incline vers l'avant contre la force
de ce ressort.
3.
5.
Les boulons à œil à ressort permettent
10.
de fixer l'extrémité du ressort à la base
pivotante.
6. L'angle d'attaque de la lame est réglé
à l'aide d'une vis d'assemblage à tête
creuse. Il y a trois positions adaptées aux
diverses conditions de déblaiement. L'angle
de la lame dépend de la position de la vis
d'assemblage.
Le dispositif de verrouillage de
7.
pivotement du levier bloque l'angle de
pivot de la lame. Tirer la poignée vers le
haut pour libérer le verrou et faire pivoter
Ne jamais retirer le crochet de la lame sur un axe vertical. La poignée est
sous tension de ressort ; elle s'enclenche
donc automatiquement lorsque les fentes
de la base sont alignées.
Œil du crochet
Levier
8.
L'œil du crochet. L'œil du crochet est
l'endroit où le crochet du câble du treuil
s'accroche à la base de la lame. Cela permet
de lever et d'abaisser la lame.
9. La base du tube poussoir constitue
le corps principal du dispositif et permet
de fixer la lame au véhicule au moyen du
kit de montage de lame. Les tubes de
cet ensemble transfèrent la puissance de
poussée du véhicule vers la lame. La partie
avant de l'ensemble est la plate-forme
pivotante. Cette plate-forme soutient la
lame et lui permet de pivoter d'un bord à
l'autre selon le choix de l'opérateur. Elle
comporte également des points de levage
permettant de lever la lame au moyen d'un
treuil ou d'un dispositif de levage de lame.
Vis d'assemblage
Boulon à œil
10.
Les languettes de montage de lame
sont fournies avec le kit de montage de
lame. Elles sont spécialement conçues
pour chaque véhicule et permettent de
fixer l'ensemble de tubes de lame au kit
de montage de lame. Chaque languette
comporte un disque de pivotement (pièce
ronde en acier). Ce disque de pivotement
s'imbrique dans le berceau de support qui
assure l'alignement, ce qui permet une
insertion et un retrait faciles des broches de
connexion.
WARN INDUSTRIES
20
Languette
Base du tube poussoir
