WARN Basic Guide to Plowing Bedienungsanleitung Seite 24

ACHTUNG
Mit dem Pfl ug vertraut zu sein, ist unerlässlich. Nehmen Sie sich ausreichend Zeit, um
die Installationsanweisungen und/oder die Bedienungsanleitung sowie das Dokument „Grundlegende
Richtlinien zur Räumungstechnik" zu lesen, um sich über Ihren Pfl ug und dessen Bedienung zu
informieren.
ACHTUNG
Der Pfl ug- und Schaufelmechanismus, die Befestigungselemente, das Kabel und die
Einstellungen müssen vor dem Betrieb stets überprüft werden. Verschlissene oder beschädigte Teile
müssen vor dem Betrieb ausgewechselt werden.
1.
4.
2.
3.

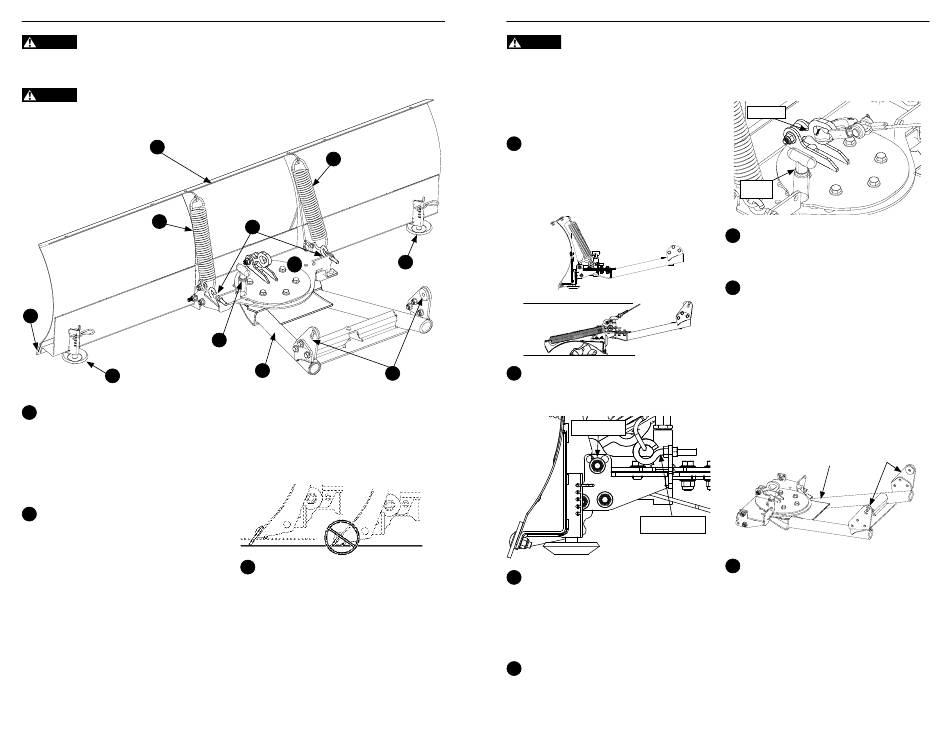

1. Bei der Pflugschar handelt es sich um die
Hauptkomponente des Pflugsystems. Sie ist in
unterschiedlichen Größen und Ausfertigungen
für unterschiedliche Anwendungen und
Fahrzeuggrößen erhältlich. Das Streichblech
ist die gebogene Frontfläche der Schar. Es
wurde speziell für die Räumung von Schnee
oder gepflügtem Material entwickelt.
2. Die Schürfleiste ist eine rechteckige
Metallleiste, die mit Schrauben unten an der
Pflugschar befestigt ist. Diese Leiste stellt die
Schneidkante dar und fängt die Stöße und
den Hauptverschleiß während der
BESTANDTEILE DES PFLUGES
4.
5.
8.
7.
9.
Räumungsarbeiten auf. Sie ist ein
Verschleißteil und sollte bei Verschleiß bis an
die Kante des anliegenden Streichblechs
ausgewechselt werden. TIPP: Die Verschleißleiste kann
einmal umgedreht werden, sodass beide Kanten verwendet
werden, bevor sie komplett ausgetauscht werden muss.
3.
Anhand der Gleitschuhe wird die
Schneid-/Pflughöhe der Schar eingestellt. Sie
halten die Schürfleiste der Pflugschar in einer
vom Bediener angegebenen Höhe über dem
Boden. Hierbei handelt es sich ebenfalls um
Verschleißteile, die regelmäßig geprüft und
bei Bedarf ausgewechselt werden sollten.
WARN INDUSTRIES
47
BESTANDTEILE DES PFLUGES
ACHTUNG Haken nicht vom Ende des Seils entfernen.
Der Haken verhindert, dass das Ende des Seils vollständig
in die Rollenseilführung gezogen wird. Wird der Haken
entfernt, besteht eine größere Gefahr, dass Finger oder
andere Gliedmaßen in die Rollenführung gezogen werden,
was zu Verletzungen führen kann. Der Haken sollte immer
am Seil bleiben. Richtlinien zur sicheren Windentechnik im
Lieferumfang der Winde beachten.
4. Die Pflugscharfeder hält die Pflugschar
bei Räumungsarbeiten aufrecht. Wenn
die Schürfleiste der Pflugschar einen
unbeweglichen Gegenstand am Boden
berührt, rollt sie (vorwärts) gegen die
Federkraft.
3.
5. Mithilfe der Federaugenschrauben
10.
wird das Federende am Drehsockelaufbau
befestigt.
6. Anhand einer Kopfschraube wird der
Angriffswinkel der Pflugschar eingestellt.
Zur Anpassung an die unterschiedlichen
Räumungsgegebenheiten gibt es drei
verschiedene Positionen. Abhängig von
der Position, in der sich die Kopfschraube
befindet, wird der Winkel der Schar festgelegt.
Mithilfe des T-Griff-Drehriegels wird
7.
der Drehwinkel der Schar eingestellt. Durch
Hochziehen des Griffs wird der Riegel
gelöst und die Schar kann vertikal gedreht
werden. Der Griff ist federbelastet, damit er
automatisch einrastet, wenn die Kerben auf
dem Sockel ausgerichtet sind.
Hakenöse
T-Griff
Die Hakenöse. An der Hakenöse wird der
8.
Windenseilhaken an der Pflug-Basisbaugruppe
befestigt. Dadurch kann der Pflug angehoben
und abgesenkt werden.
9. Bei der Schubstangen-Basisbaugruppe
handelt es sich um die Hauptkomponente des
Pfluges zur Befestigung der Pflugschar am
Fahrzeug. Die Schubstangen übertragen die
Schubkraft des Fahrzeugs auf die Pflugschar.
Der vordere Teil dieser Baugruppe ist die
dreh- oder schwenkbare Plattform. Diese
Plattform trägt die Pflugschar und lässt die
vom Bediener angeforderten seitlichen
Schwenkbewegungen der Schar zu. Sie
verfügt auch über die Hebepunkte zum
Anheben der Pflugschar mit einer Winde oder
Kopfschraube
einer Hebevorrichtung.
Schubstangen-Basisbaugruppe
Augenschrauben
10. Die Pflugbefestigungslaschen sind
im Lieferumfang des Pflugbefestigungskits
enthalten. Sie werden speziell für jedes
Fahrzeugmodell konzipiert und verbinden die
Schubstange mit der Pflugbefestigung. Jede
Lasche verfügt über eine Drehscheibe bzw.
ein rundes Stahlstück. Diese Drehscheibe
passt in die Aufnahmevorrichtung, die
für die Ausrichtung sorgt, wodurch die
Verbindungsstifte einfach eingeführt und
entfernt werden können.
WARN INDUSTRIES
48
Lasche
