Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Drahtspulenaufnahme
Umschalter Schweißbrennerfunktion (Sonderschweißbrenner erforderlich)
Programme oder JOBs umschalten
Schweißleistung stufenlos einstellen
Drahtvorschubantrieb
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Zugentlastung
Anschlussstecker, Schweißstrom „+"
Schweißstromanschluss Drahtvorschubgerät
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Anschlussbuchse 7-polig (digital)
Steuerleitung Drahtvorschubgerät
Anschlussnippel G¼", Schutzgasanschluss

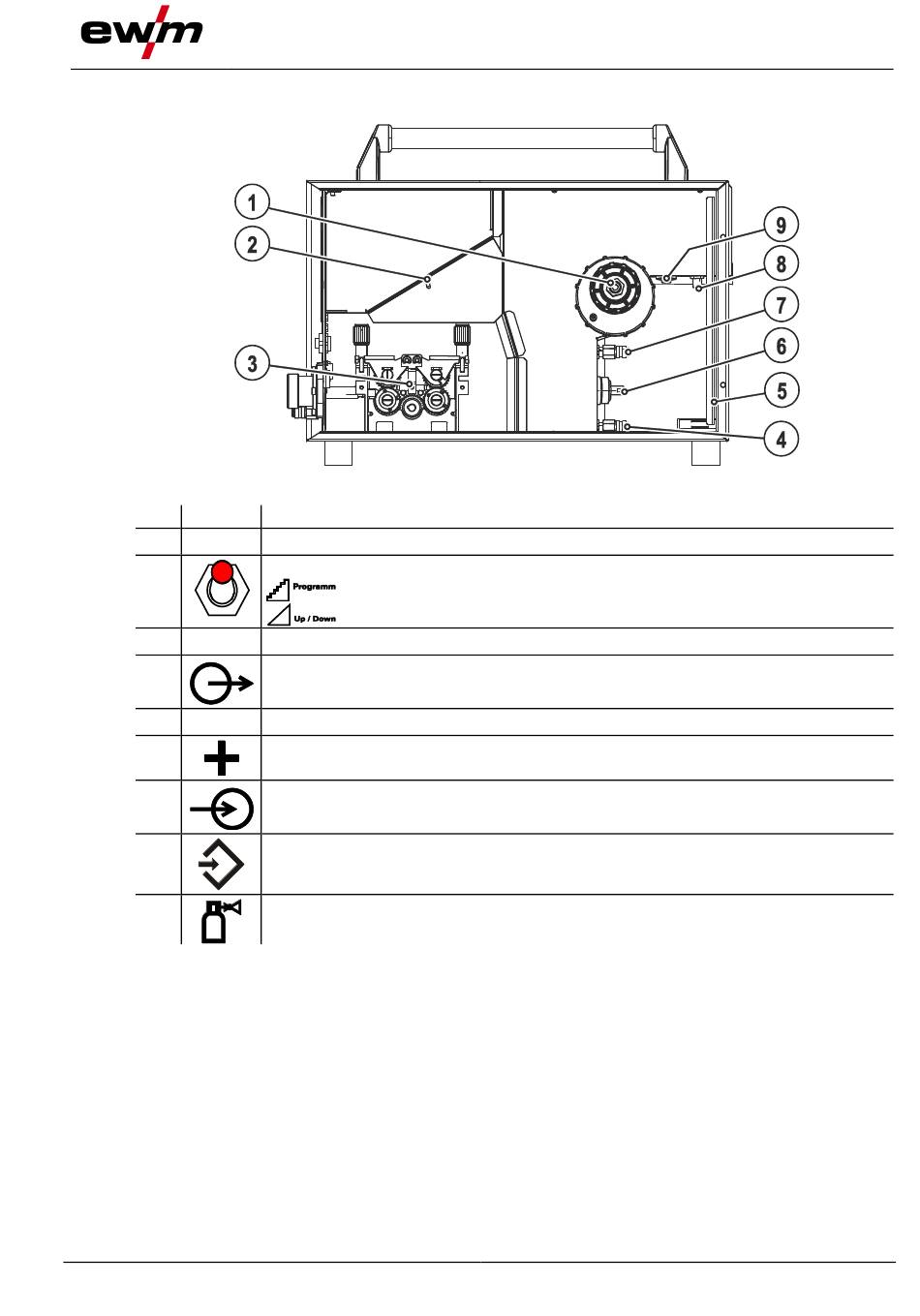

Abbildung 4-2
Innenansicht
