Gerätebeschreibung - Schnellübersicht

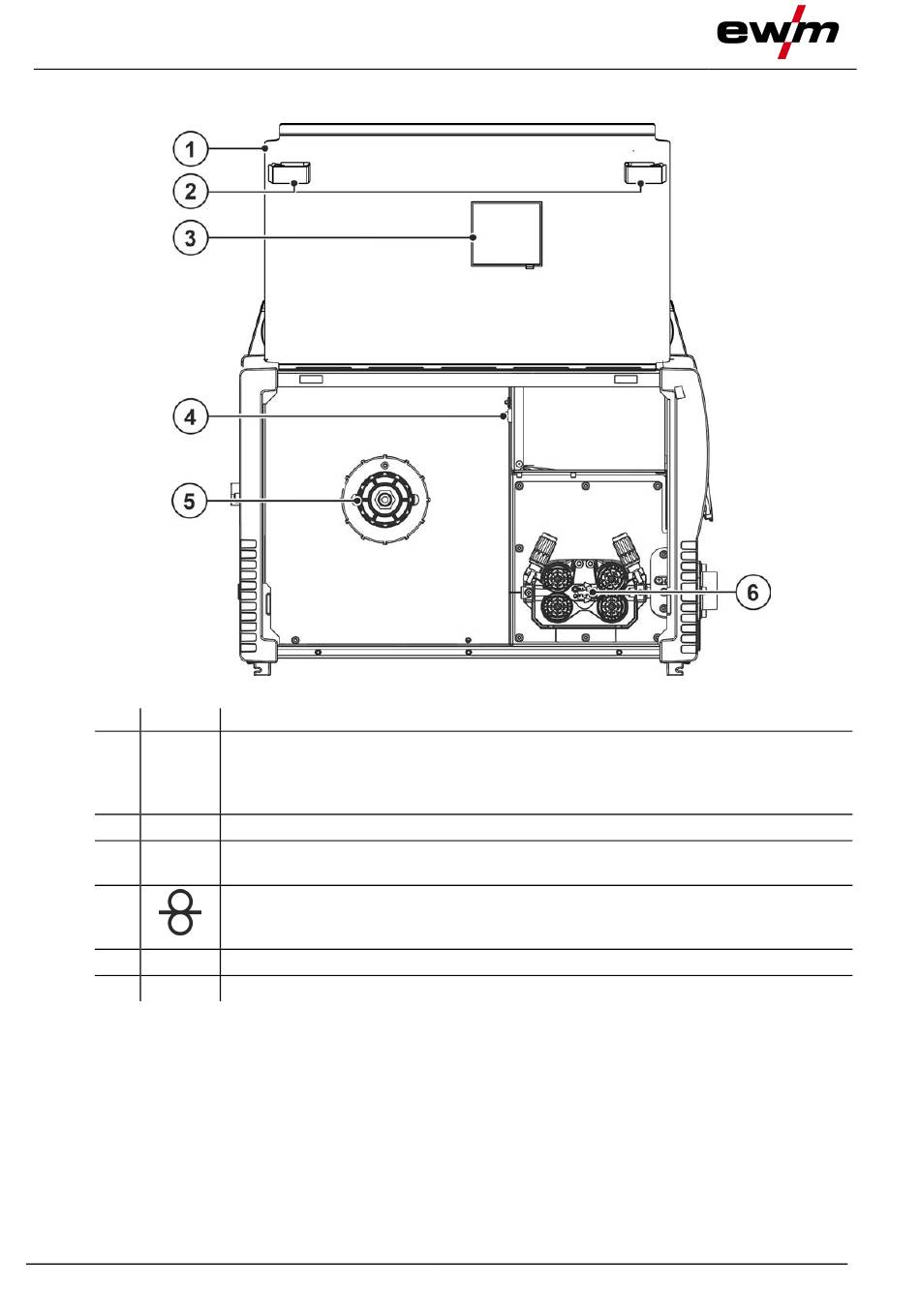

Innenansicht
4.2
Innenansicht
Pos. Symbol
1
2
3
4
5
6
16
Beschreibung
0
Schutzklappe
Abdeckung für den Drahtvorschubantrieb und weiteren Bedienelementen.
Auf der Innenseite befinden sich je nach Geräteserie weitere Klebeschilder mit Informa-
tionen zu Verschleißteilen und JOB-Listen.
Schiebeverschluss, Verriegelung der Schutzklappe
Sichtfenster Drahtspule
Kontrolle Drahtvorrat
Drucktaste, Drahteinfädeln
Spannungs- und gasfreies Einfädeln der Drahtelektrode durch das Schlauchpaket bis
zum Schweißbrenner > siehe Kapitel 5.2.2.3.
Drahtspulenaufnahme
Drahtvorschubantrieb > siehe Kapitel 5.2.2
Abbildung 4-2
099-005548-EW500
3.11.2022
