Gerätebeschreibung - Schnellübersicht

Innenansicht

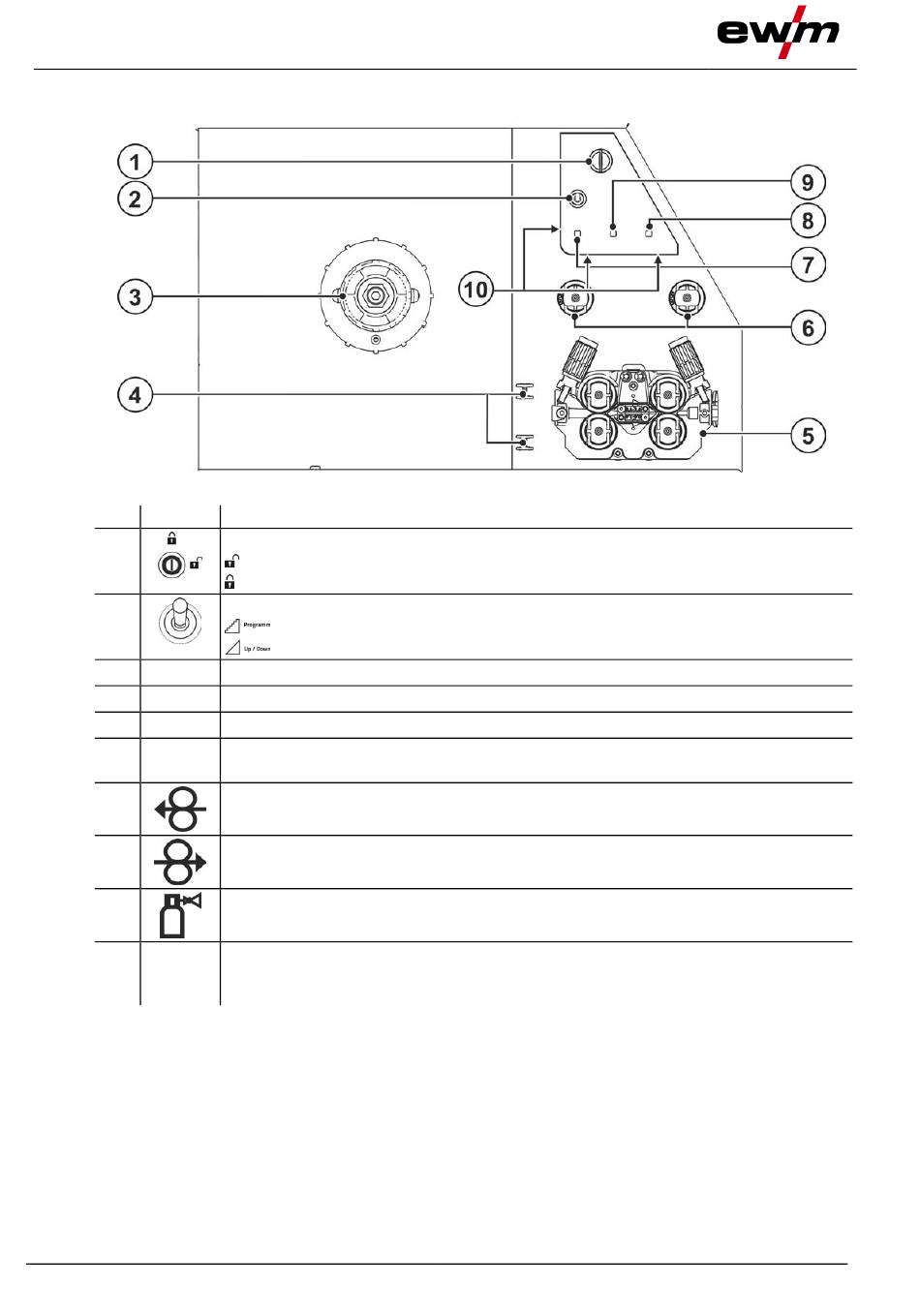

4.4 Innenansicht
Pos. Symbol
1
2
3
4
5
6
7
8
9
10
20
Beschreibung 0
Schlüsselschalter zum Schutz gegen unbefugte Benutzung > siehe Kapitel 5.6
--------- Änderungen möglich
---------- Änderungen nicht möglich
Umschalter Schweißbrennerfunktion (Sonderschweißbrenner erforderlich)
--- Programme oder JOBs umschalten
--- Schweißleistung stufenlos einstellen
Drahtspulenaufnahme
Halterung für Führungs- oder Kapillarrohr (Zubehör)
Drahtvorschubantrieb > siehe Kapitel 5.2.4
Drahtvorschubrollenhalterung
Halterung zur Aufbewahrung von Ersatzdrahtrollen.
Drucktaste Drahtrückzug
Spannungs- und gasfreies Ausfädeln der Drahtelektrode
Drucktaste Drahteinfädeln
Spannungs- und gasfreies Einfädeln der Drahtelektrode > siehe Kapitel 5.2.4.3.
Drucktaste Gastest / Schlauchpaket spülen > siehe Kapitel 5.1.10
Beleuchtung, Innenraum
Die Beleuchtung wird im Energiesparmodus und beim E-Hand- und WIG-Schweißen
abgeschaltet.
Abbildung 4-4
