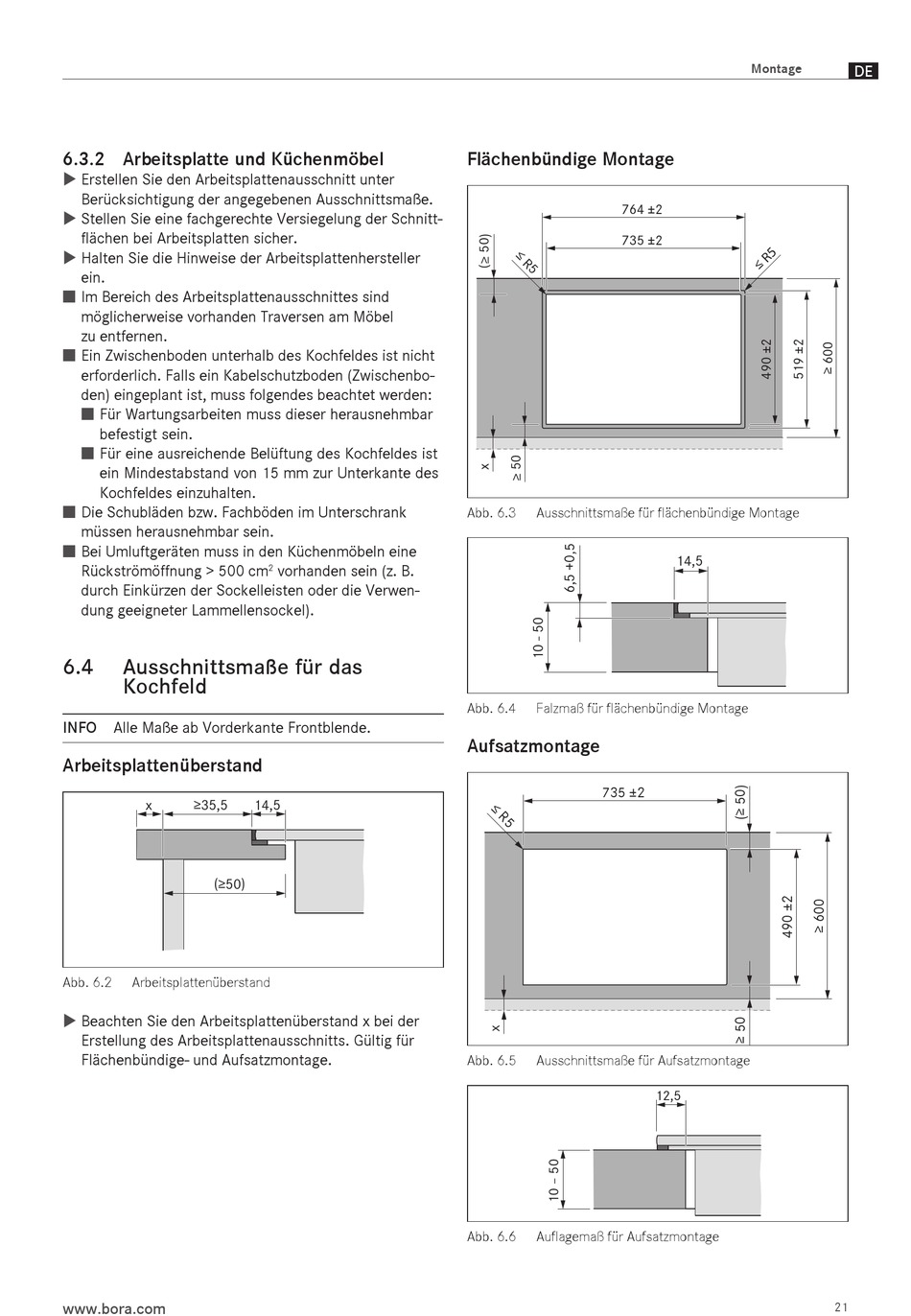

6.3.2 Arbeitsplatte und Küchenmöbel
Erstellen Sie den Arbeitsplattenausschnitt unter
X
X
Berücksichtigung der angegebenen Ausschnittsmaße.
Stellen Sie eine fachgerechte Versiegelung der Schnitt-
X
X
flächen bei Arbeitsplatten sicher.
Halten Sie die Hinweise der Arbeitsplattenhersteller
X
X
ein.
Im Bereich des Arbeitsplattenausschnittes sind
Q
Q
möglicherweise vorhanden Traversen am Möbel
zu entfernen.
Ein Zwischenboden unterhalb des Kochfeldes ist nicht
Q
Q
erforderlich. Falls ein Kabelschutzboden (Zwischenbo-
den) eingeplant ist, muss folgendes beachtet werden:
Für Wartungs arbeiten muss dieser herausnehmbar
Q
Q
befestigt sein.
Für eine ausreichende Belüftung des Kochfeldes ist
Q
Q
ein Mindestabstand von 15 mm zur Unterkante des
Kochfeldes einzuhalten.
Die Schubläden bzw. Fachböden im Unterschrank
Q
Q
müssen herausnehmbar sein.
Bei Umluftgeräten muss in den Küchenmöbeln eine
Q
Q
Rückströmöffnung > 500 cm
durch Einkürzen der Sockelleisten oder die Verwen-
dung geeigneter Lammellensockel).
6.4
Ausschnittsmaße für das
Kochfeld
INFO Alle Maße ab Vorderkante Frontblende.
Arbeitsplattenüberstand
x
≥35,5
( ≥50 )
Abb. 6.2
Arbeitsplattenüberstand
Beachten Sie den Arbeitsplattenüberstand x bei der
X
X
Erstellung des Arbeitsplattenausschnitts. Gültig für
Flächenbündige- und Aufsatzmontage.
www.bora.com
vorhanden sein (z. B.
2
14,5
Flächenbündige Montage
764 ±2
735 ±2
Abb. 6.3
Ausschnittsmaße für flächenbündige Montage
Abb. 6.4
Falzmaß für flächenbündige Montage
Aufsatzmontage
735 ±2
Abb. 6.5
Ausschnittsmaße für Aufsatzmontage
Abb. 6.6
Auflagemaß für Aufsatzmontage
Montage
14,5
12,5
