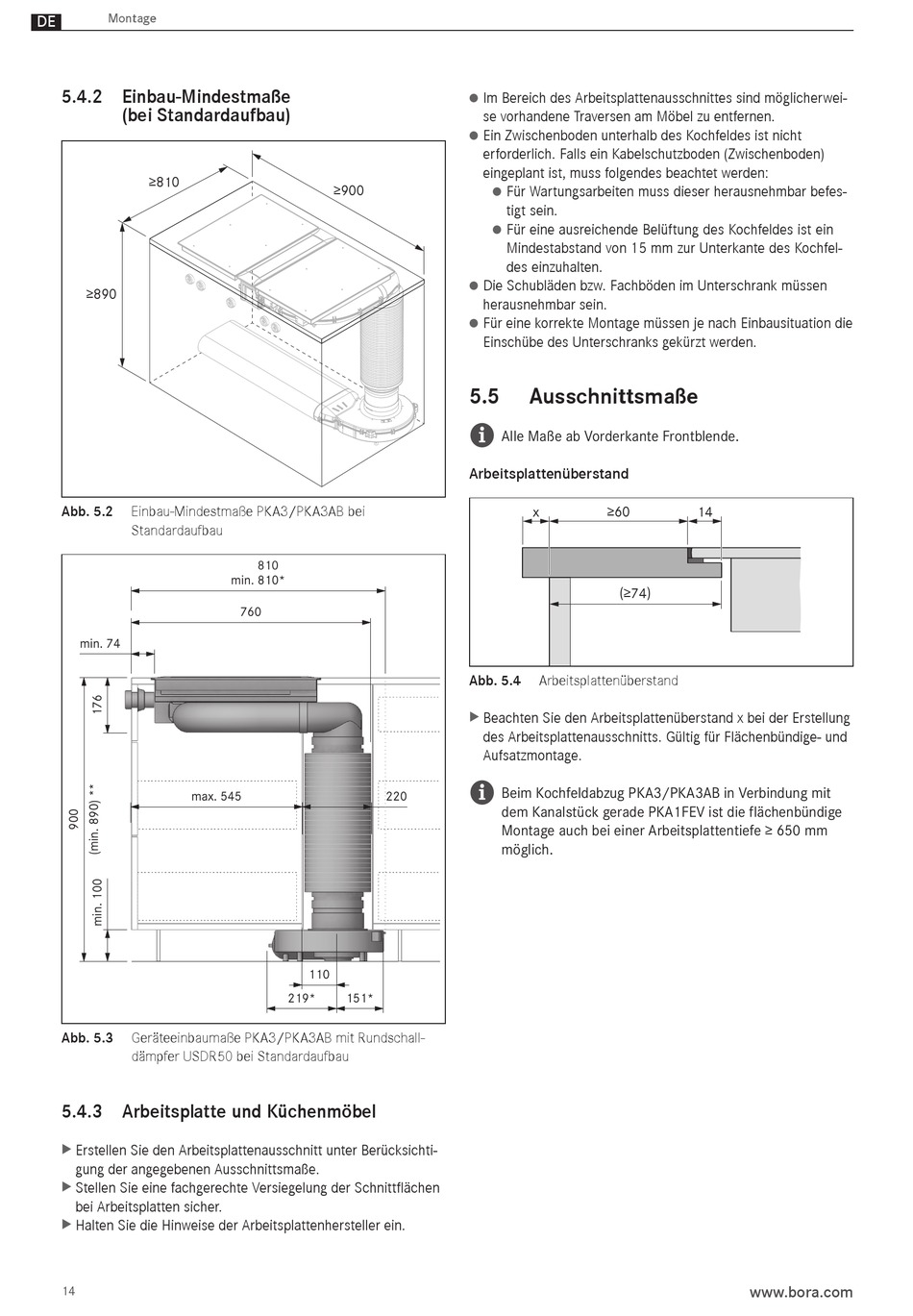

5.4.2 Einbau-Mindestmaße
(bei Standardaufbau)
min. 74
≥810
max. 562
≥890
Abb. 5.2
Einbau-Mindestmaße PKA3/PKA3AB bei
PKA3 mit Rundschalldämpfer USDR50 und Rundkanal-
Standardaufbau
verbinder ERV (Insel):
min. 74
max. 545
Abb. 5.3
Geräteeinbaumaße PKA3/PKA3AB mit Rundschall-
dämpfer USDR50 bei Standardaufbau
XX B O R A L Ü F T U N G S F I B E L
5.4.3 Arbeitsplatte und Küchenmöbel
Erstellen Sie den Arbeitsplattenausschnitt unter Berücksichti-
X
gung der angegebenen Ausschnittsmaße.
Stellen Sie eine fachgerechte Versiegelung der Schnittflächen
X
bei Arbeitsplatten sicher.
Halten Sie die Hinweise der Arbeitsplattenhersteller ein.
X
14
min. 810*
min. 742
≥900
120
180
33
93
219* 151*
810
min. 810*
760
220
110
219* 151*
PKA3 mit Flachschalldämpfer USDF, Flachkanalverbinder
EFV und Übergangsstück Versatz EFRV110 (Zeile):
min. 700*
682
Im Bereich des Arbeitsplattenausschnittes sind möglicherwei-
O
min. 74
se vorhandene Traversen am Möbel zu entfernen.
Ein Zwischenboden unterhalb des Kochfeldes ist nicht
O
erforderlich. Falls ein Kabelschutzboden (Zwischenboden)
eingeplant ist, muss folgendes beachtet werden:
Für Wartungs arbeiten muss dieser herausnehmbar befes-
O
tigt sein.
Für eine ausreichende Belüftung des Kochfeldes ist ein
O
Mindestabstand von 15 mm zur Unterkante des Kochfel-
des einzuhalten. max. 562
Die Schubläden bzw. Fachböden im Unterschrank müssen
O
herausnehmbar sein.
max. 430
Für eine korrekte Montage müssen je nach Einbausituation die
O
Einschübe des Unterschranks gekürzt werden.
5.5 Ausschnittsmaße
i
Alle Maße ab Vorderkante Frontblende.
Arbeitsplattenüberstand
x ≥60
PKAS3 mit Ecotube Flachkanal:
min. 700
( ≥74 )
691
min. 74
Abb. 5.4
Arbeitsplattenüberstand
Beachten Sie den Arbeitsplattenüberstand x bei der Erstellung
X
des Arbeitsplattenausschnitts. Gültig für Flächenbündige- und
Aufsatzmontage.
i
Beim Kochfeldabzug PKA3/PKA3AB in Verbindung mit
max. 580
dem Kanalstück gerade PKA1FEV ist die flächenbündige
Montage auch bei einer Arbeitsplattentiefe ≥ 650 mm
592
möglich.
120
252
110
170
389*
14
58
120
min. 328
min. 455
