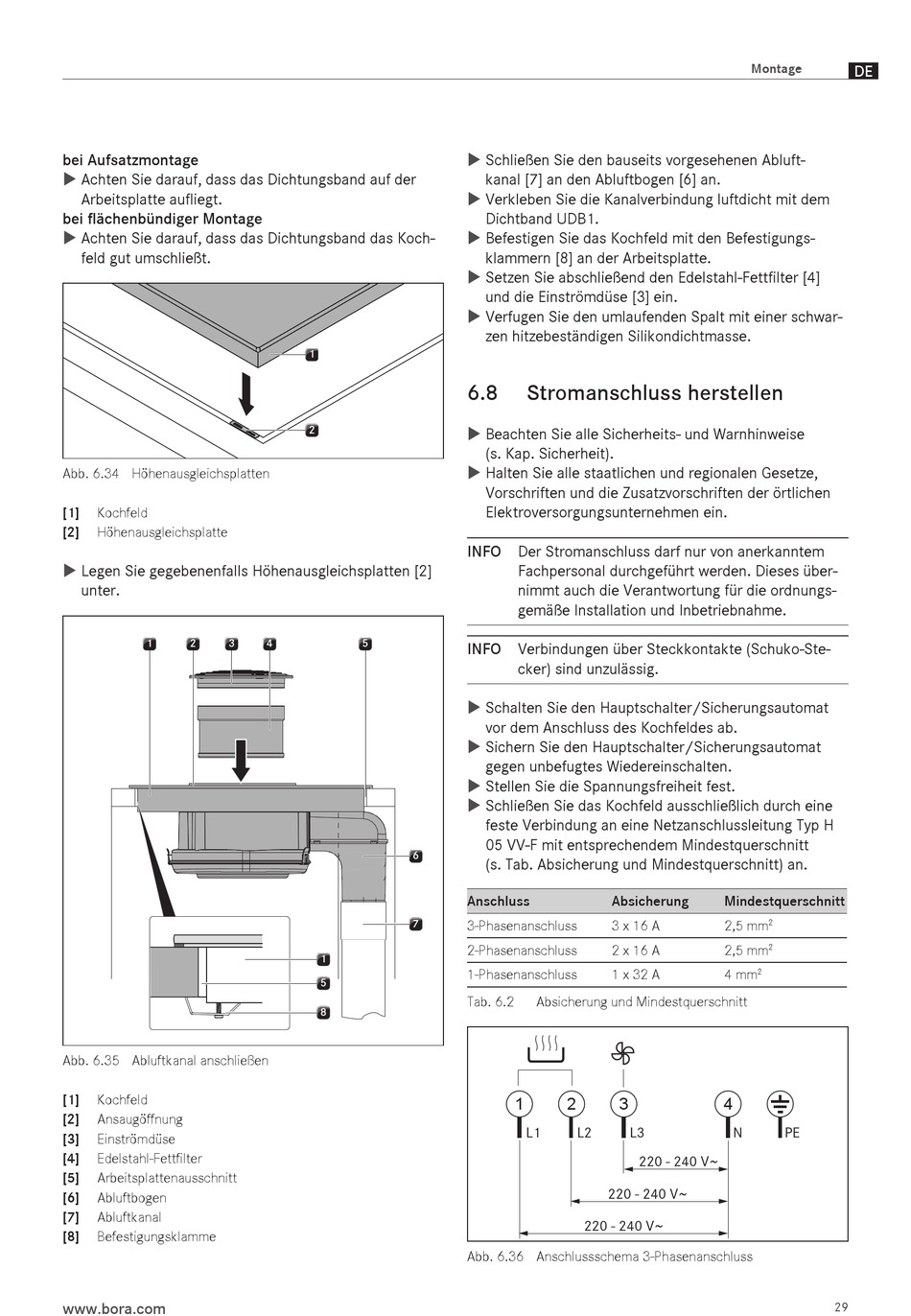

bei Aufsatzmontage
Achten Sie darauf, dass das Dichtungsband auf der
X
X
Arbeitsplatte aufliegt.
bei flächenbündiger Montage
Achten Sie darauf, dass das Dichtungsband das Koch-
X
X
feld gut umschließt.
Abb. 6.34 Höhenausgleichsplatten
[1]
Kochfeld
[2]
Höhenausgleichsplatte
Legen Sie gegebenenfalls Höhenausgleichsplatten [2]
X
X
unter.
1
2
3
Abb. 6.35 Abluftkanal anschließen
[1]
Kochfeld
[2]
Ansaugöffnung
[3]
Einströmdüse
[4]
Edelstahl-Fettfilter
[5]
Arbeitsplattenausschnitt
[6]
Abluftbogen
[7]
Abluftkanal
[8]
Befestigungsklamme
www.bora.com
1
2
4
5
6
7
1
5
8
Schließen Sie den bauseits vorgesehenen Abluft-
X
X
kanal [7] an den Abluftbogen [6] an.
Verkleben Sie die Kanalverbindung luftdicht mit dem
X
X
Dichtband UDB1.
Befestigen Sie das Kochfeld mit den Befestigungs-
X
X
klammern [8] an der Arbeitsplatte.
Setzen Sie abschließend den Edelstahl-Fettfilter [4]
X
X
und die Einströmdüse [3] ein.
Verfugen Sie den umlaufenden Spalt mit einer schwar-
X
X
zen hitzebeständigen Silikondichtmasse.
6.8
Stromanschluss herstellen
Beachten Sie alle Sicherheits- und Warnhinweise
X
X
(s. Kap. Sicherheit).
Halten Sie alle staatlichen und regionalen Gesetze,
X
X
Vorschriften und die Zusatzvorschriften der örtlichen
Elektroversorgungsunternehmen ein.
INFO Der Stromanschluss darf nur von anerkanntem
Fachpersonal durchgeführt werden. Dieses über-
nimmt auch die Verantwortung für die ordnungs-
gemäße Installation und Inbetriebnahme.
INFO Verbindungen über Steckkontakte (Schuko-Ste-
cker) sind unzulässig.
Schalten Sie den Hauptschalter/Sicherungsautomat
X
X
vor dem Anschluss des Kochfeldes ab.
Sichern Sie den Hauptschalter/Sicherungsautomat
X
X
gegen unbefugtes Wiedereinschalten.
Stellen Sie die Spannungsfreiheit fest.
X
X
Schließen Sie das Kochfeld ausschließlich durch eine
X
X
feste Verbindung an eine Netzanschlussleitung Typ H
05 VV-F mit entsprechendem Mindestquerschnitt
(s. Tab. Absicherung und Mindestquerschnitt) an.
Anschluss
Absicherung
3-Phasenanschluss
3 x 16 A
2-Phasenanschluss
2 x 16 A
1-Phasenanschluss
1 x 32 A
Tab. 6.2
Absicherung und Mindestquerschnitt
1
2
3
L1
L2
L3
220 - 240 V~
220 - 240 V~
220 - 240 V~
Abb. 6.36 Anschlussschema 3-Phasenanschluss
Montage
DE
Mindestquerschnitt
2,5 mm
2
2,5 mm
2
4 mm
2
4
N
PE
29
