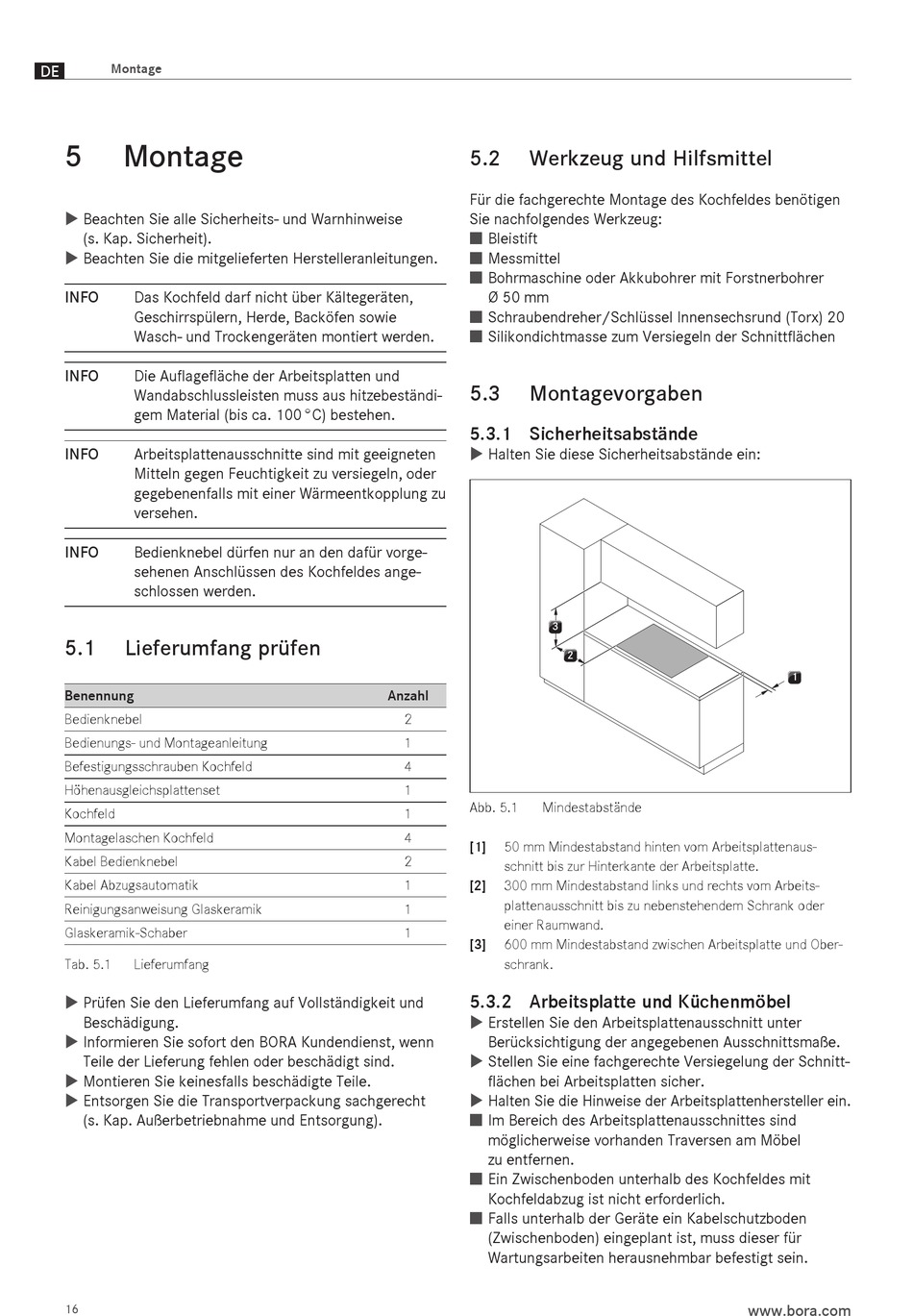

Montage

DE
5 Montage
Beachten Sie alle Sicherheits- und Warnhinweise
X X
(s. Kap. Sicherheit).
Beachten Sie die mitgelieferten Herstelleranleitungen.
X X
INFO Das Kochfeld darf nicht über Kältegeräten,
Geschirrspülern, Herde, Backöfen sowie
Wasch- und Trockengeräten montiert werden.
INFO Die Auflagefläche der Arbeitsplatten und
Wandabschlussleisten muss aus hitzebeständi-
gem Material (bis ca. 100 °C) bestehen.
INFO Arbeitsplattenausschnitte sind mit geeigneten
Mitteln gegen Feuchtigkeit zu versiegeln, oder
gegebenenfalls mit einer Wärmeentkopplung zu
versehen.
INFO Bedienknebel dürfen nur an den dafür vorge-
sehenen Anschlüssen des Kochfeldes ange-
schlossen werden.
5.1 Lieferumfang prüfen
Benennung
Bedienknebel
Bedienungs- und Montageanleitung
Befestigungsschrauben Kochfeld
Höhenausgleichsplattenset
Kochfeld
Montagelaschen Kochfeld
Kabel Bedienknebel
Kabel Abzugsautomatik
Reinigungsanweisung Glaskeramik
Glaskeramik-Schaber
Tab. 5.1 Lieferumfang
Prüfen Sie den Lieferumfang auf Vollständigkeit und
X X
Beschädigung.
Informieren Sie sofort den BORA Kundendienst, wenn
X X
Teile der Lieferung fehlen oder beschädigt sind.
Montieren Sie keinesfalls beschädigte Teile.
X X
Entsorgen Sie die Transportverpackung sachgerecht
X X
(s. Kap. Außerbetriebnahme und Entsorgung).
16
5.2

Werkzeug und Hilfsmittel

Für die fachgerechte Montage des Kochfeldes benötigen
Sie nachfolgendes Werkzeug:
Bleistift
Q Q
Messmittel
Q Q
Bohrmaschine oder Akkubohrer mit Forstnerbohrer
Q Q
Ø 50 mm
Schraubendreher/Schlüssel Innensechsrund (Torx) 20
Q Q
Silikondichtmasse zum Versiegeln der Schnittflächen
Q Q
5.3

Montagevorgaben

5.3.1 Sicherheitsabstände
Halten Sie diese Sicherheitsabstände ein:
X X
3
Anzahl
2
1
4
1
Abb. 5.1 Mindestabstände
1
4
[1]
50 mm Mindestabstand hinten vom Arbeitsplattenaus-
2
schnitt bis zur Hinterkante der Arbeitsplatte.
1 [2]
300 mm Mindestabstand links und rechts vom Arbeits-
plattenausschnitt bis zu nebenstehendem Schrank oder
1
einer Raumwand.
1
[3]
600 mm Mindestabstand zwischen Arbeitsplatte und Ober-
schrank.
5.3.2 Arbeitsplatte und Küchenmöbel
Erstellen Sie den Arbeitsplattenausschnitt unter
X X
Berücksichtigung der angegebenen Ausschnittsmaße.
Stellen Sie eine fachgerechte Versiegelung der Schnitt-
X X
flächen bei Arbeitsplatten sicher.
Halten Sie die Hinweise der Arbeitsplattenhersteller ein.
X X
Im Bereich des Arbeitsplattenausschnittes sind
Q Q
möglicherweise vorhanden Traversen am Möbel
zu entfernen.
Ein Zwischenboden unterhalb des Kochfeldes mit
Q Q
Kochfeldabzug ist nicht erforderlich.
Falls unterhalb der Geräte ein Kabelschutzboden
Q Q
(Zwischenboden) eingeplant ist, muss dieser für
Wartungs arbeiten herausnehmbar befestigt sein.
2
1
