Montage
DE

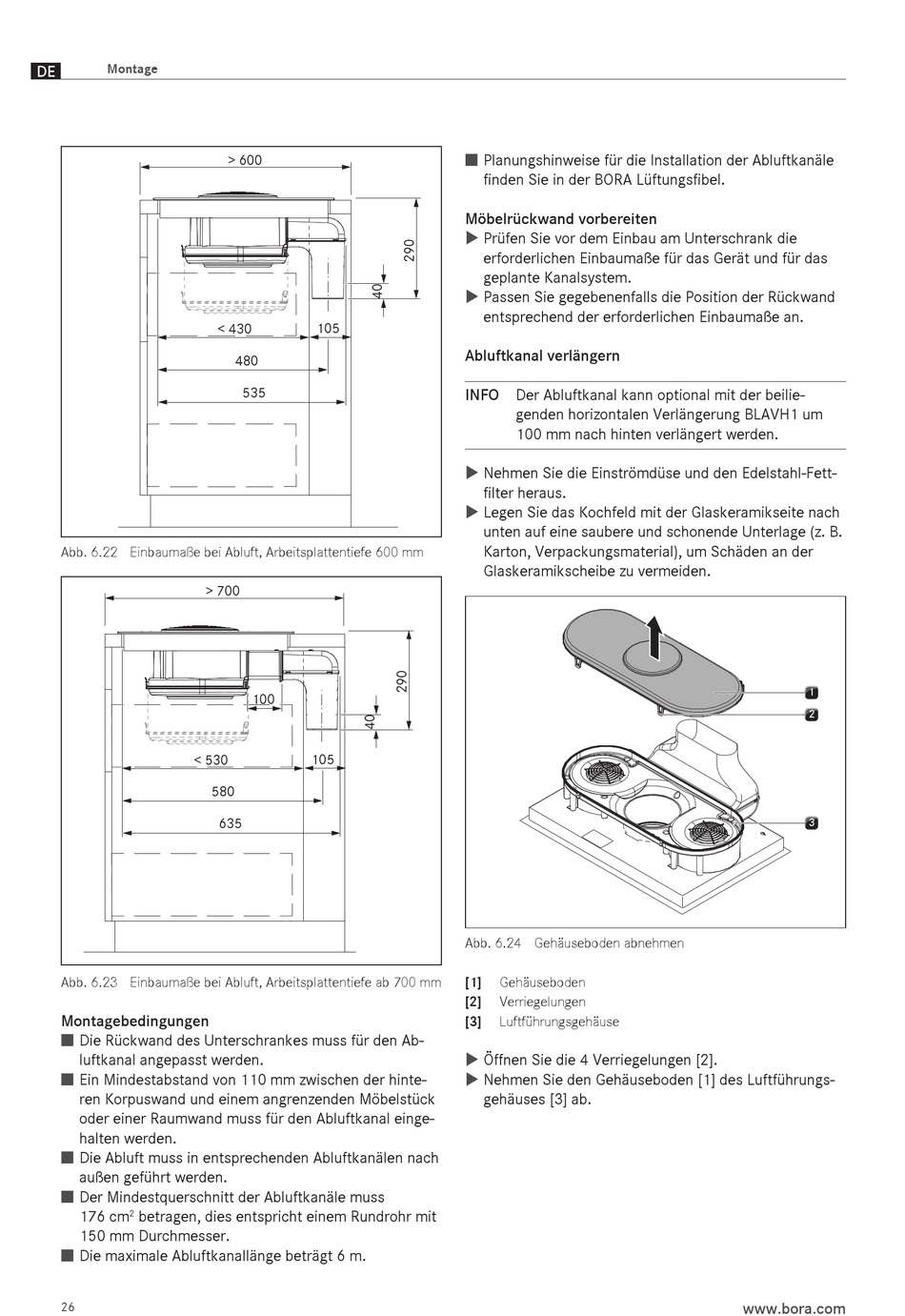

Abb. 6.22 Einbaumaße bei Abluft, Arbeitsplattentiefe 600 mm
> 700
< 530
Abb. 6.23 Einbaumaße bei Abluft, Arbeitsplattentiefe ab 700 mm
Montagebedingungen
Die Rückwand des Unterschrankes muss für den Ab-
Q
Q
luftkanal angepasst werden.
Ein Mindestabstand von 110 mm zwischen der hinte-
Q
Q
ren Korpuswand und einem angrenzenden Möbelstück
oder einer Raumwand muss für den Abluftkanal einge-
halten werden.
Die Abluft muss in entsprechenden Abluftkanälen nach
Q
Q
außen geführt werden.
Der Mindestquerschnitt der Abluftkanäle muss
Q
Q
176 cm
betragen, dies entspricht einem Rundrohr mit
2
150 mm Durchmesser.
Die maximale Abluftkanallänge beträgt 6 m.
Q
Q
26
> 600
105
< 430
480
535
100
105
580
635
Planungshinweise für die Installation der Abluftkanäle
Q
Q
finden Sie in der BORA Lüftungsfibel.
Möbelrückwand vorbereiten
Prüfen Sie vor dem Einbau am Unterschrank die
X
X
erforderlichen Einbaumaße für das Gerät und für das
geplante Kanalsystem.
Passen Sie gegebenenfalls die Position der Rückwand
X
X
entsprechend der erforderlichen Einbaumaße an.
Abluftkanal verlängern
INFO Der Abluftkanal kann optional mit der beilie-
genden horizontalen Verlängerung BLAVH1 um
100 mm nach hinten verlängert werden.
Nehmen Sie die Einströmdüse und den Edelstahl-Fett-
X
X
filter heraus.
Legen Sie das Kochfeld mit der Glaskeramikseite nach
X
X
unten auf eine saubere und schonende Unterlage (z. B.
Karton, Verpackungsmaterial), um Schäden an der
Glaskeramikscheibe zu vermeiden.
Abb. 6.24 Gehäuseboden abnehmen
[1]
Gehäuseboden
[2]
Verriegelungen
[3]
Luftführungsgehäuse
Öffnen Sie die 4 Verriegelungen [2].
X
X
Nehmen Sie den Gehäuseboden [1] des Luftführungs-
X
X
gehäuses [3] ab.
1
2
3
