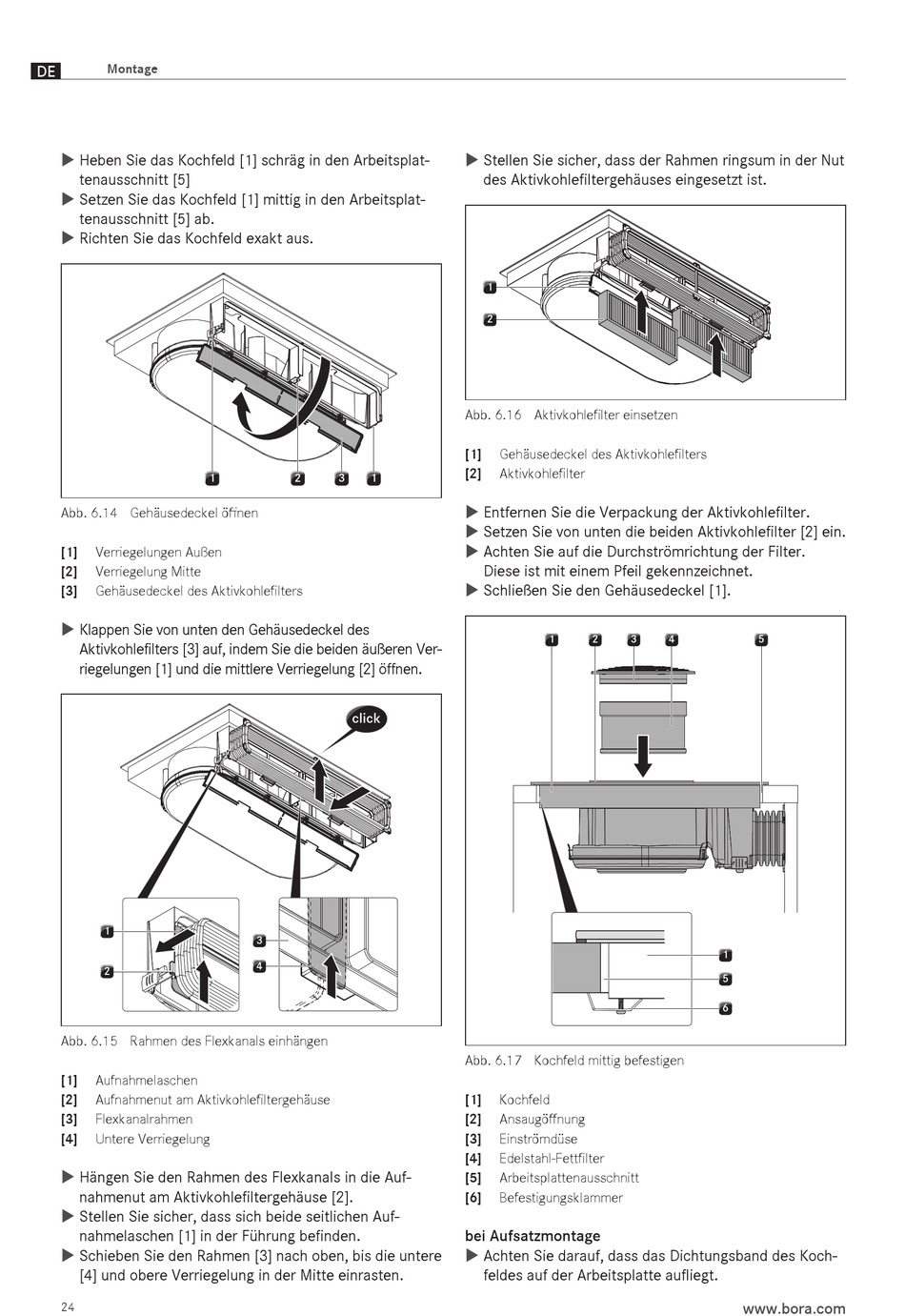

Montage
DE
Heben Sie das Kochfeld [1] schräg in den Arbeitsplat-
X
X
tenausschnitt [5]
Setzen Sie das Kochfeld [1] mittig in den Arbeitsplat-
X
X
tenausschnitt [5] ab.
Richten Sie das Kochfeld exakt aus.
X
X
Abb. 6.14 Gehäusedeckel öffnen
[1]
Verriegelungen Außen
[2]
Verriegelung Mitte
[3]
Gehäusedeckel des Aktivkohlefilters
Klappen Sie von unten den Gehäusedeckel des
X
X
Aktivkohlefilters [3] auf, indem Sie die beiden äußeren Ver-
riegelungen [1] und die mittlere Verriegelung [2] öffnen.
1
2
Abb. 6.15 Rahmen des Flexkanals einhängen
[1]
Aufnahmelaschen
[2]
Aufnahmenut am Aktivkohlefiltergehäuse
[3]
Flexkanalrahmen
[4]
Untere Verriegelung
Hängen Sie den Rahmen des Flexkanals in die Auf-
X
X
nahmenut am Aktivkohlefiltergehäuse [2].
Stellen Sie sicher, dass sich beide seitlichen Auf-
X
X
nahmelaschen [1] in der Führung befinden.
Schieben Sie den Rahmen [3] nach oben, bis die untere
X
X
[4] und obere Verriegelung in der Mitte einrasten.
24
1
2
3
1
click
3
4
Stellen Sie sicher, dass der Rahmen ringsum in der Nut
X
X
des Aktivkohlefiltergehäuses eingesetzt ist.
1
2
Abb. 6.16 Aktivkohlefilter einsetzen
[1]
Gehäusedeckel des Aktivkohlefilters
[2]
Aktivkohlefilter
Entfernen Sie die Verpackung der Aktivkohlefilter.
X
X
Setzen Sie von unten die beiden Aktivkohlefilter [2] ein.
X
X
Achten Sie auf die Durchströmrichtung der Filter.
X
X
Diese ist mit einem Pfeil gekennzeichnet.
Schließen Sie den Gehäusedeckel [1].
X
X
1
2
3
Abb. 6.17 Kochfeld mittig befestigen
[1]
Kochfeld
[2]
Ansaugöffnung
[3]
Einströmdüse
[4]
Edelstahl-Fettfilter
[5]
Arbeitsplattenausschnitt
[6]
Befestigungsklammer
bei Aufsatzmontage
Achten Sie darauf, dass das Dichtungsband des Koch-
X
X
feldes auf der Arbeitsplatte aufliegt.
4
5
1
5
6
