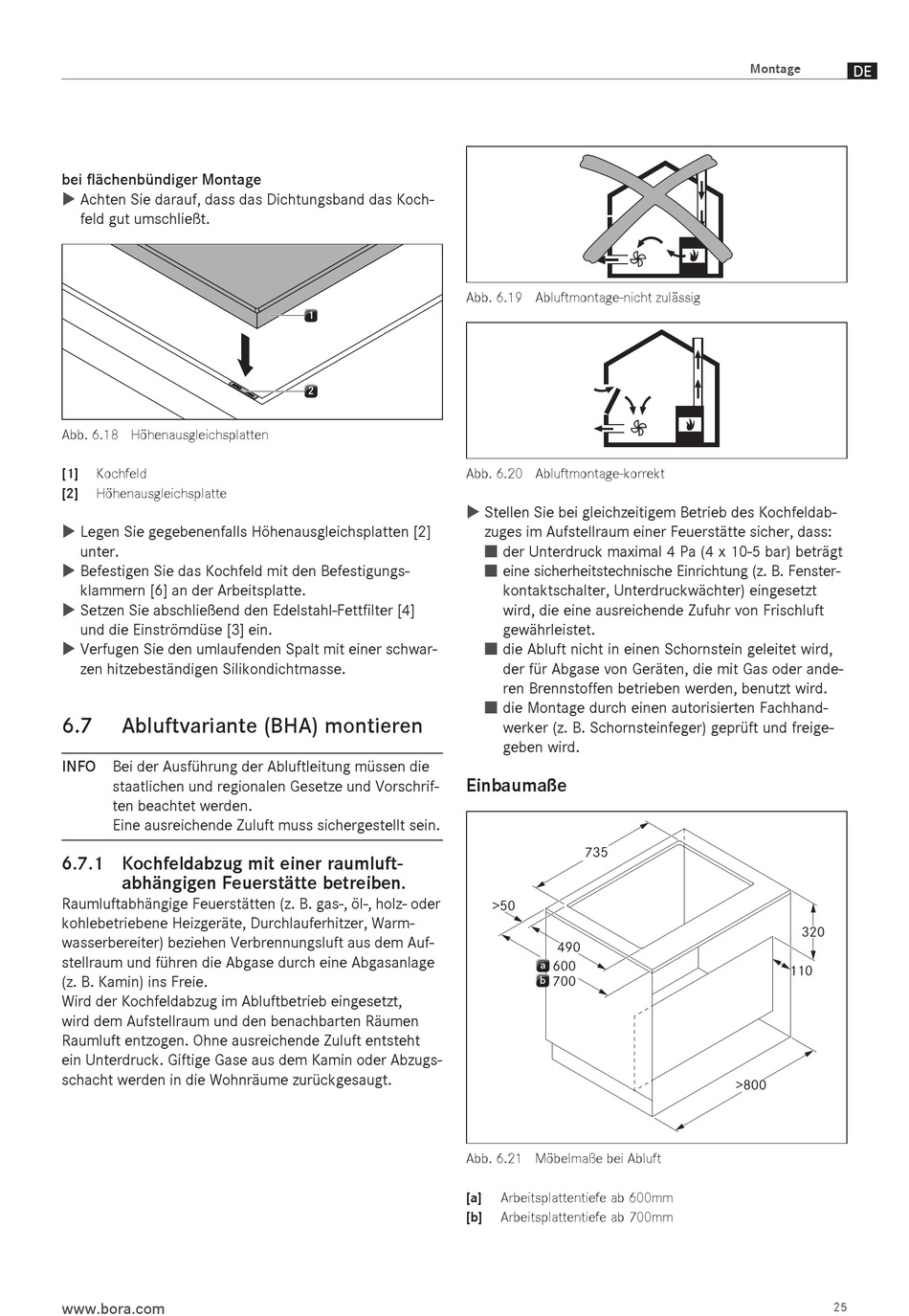

bei flächenbündiger Montage
Achten Sie darauf, dass das Dichtungsband das Koch-
X
X
feld gut umschließt.
Abb. 6.18 Höhenausgleichsplatten
[1]
Kochfeld
[2]
Höhenausgleichsplatte
Legen Sie gegebenenfalls Höhenausgleichsplatten [2]
X
X
unter.
Befestigen Sie das Kochfeld mit den Befestigungs-
X
X
klammern [6] an der Arbeitsplatte.
Setzen Sie abschließend den Edelstahl-Fettfilter [4]
X
X
und die Einströmdüse [3] ein.
Verfugen Sie den umlaufenden Spalt mit einer schwar-
X
X
zen hitzebeständigen Silikondichtmasse.
6.7
Abluftvariante (BHA) montieren
INFO Bei der Ausführung der Abluftleitung müssen die
staatlichen und regionalen Gesetze und Vorschrif-
ten beachtet werden.
Eine ausreichende Zuluft muss sichergestellt sein.
6.7.1 Kochfeldabzug mit einer raumluft-
abhängigen Feuerstätte betreiben.
Raumluftabhängige Feuerstätten (z. B. gas-, öl-, holz- oder
kohlebetriebene Heizgeräte, Durchlauferhitzer, Warm-
wasserbereiter) beziehen Verbrennungsluft aus dem Auf-
stellraum und führen die Abgase durch eine Abgasanlage
(z. B. Kamin) ins Freie.
Wird der Kochfeldabzug im Abluftbetrieb eingesetzt,
wird dem Aufstellraum und den benachbarten Räumen
Raumluft entzogen. Ohne ausreichende Zuluft entsteht
ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugs-
schacht werden in die Wohnräume zurückgesaugt.
www.bora.com
Abb. 6.19 Abluftmontage-nicht zulässig
1
2
Abb. 6.20 Abluftmontage-korrekt
X
Einbaumaße
Abb. 6.21 Möbelmaße bei Abluft
[a]
[b]
Stellen Sie bei gleichzeitigem Betrieb des Kochfeldab-
X
zuges im Aufstellraum einer Feuerstätte sicher, dass:
der Unterdruck maximal 4 Pa (4 x 10-5 bar) beträgt
Q
Q
eine sicherheitstechnische Einrichtung (z. B. Fenster-
Q
Q
kontaktschalter, Unterdruckwächter) eingesetzt
wird, die eine ausreichende Zufuhr von Frischluft
gewährleistet.
die Abluft nicht in einen Schornstein geleitet wird,
Q
Q
der für Abgase von Geräten, die mit Gas oder ande-
ren Brennstoffen betrieben werden, benutzt wird.
die Montage durch einen autorisierten Fachhand-
Q
Q
werker (z. B. Schornsteinfeger) geprüft und freige-
geben wird.
735
>50
490
600
a
700
b
Arbeitsplattentiefe ab 600mm
Arbeitsplattentiefe ab 700mm
Montage
DE
320
110
>800
25
