Montage
DE
6.5

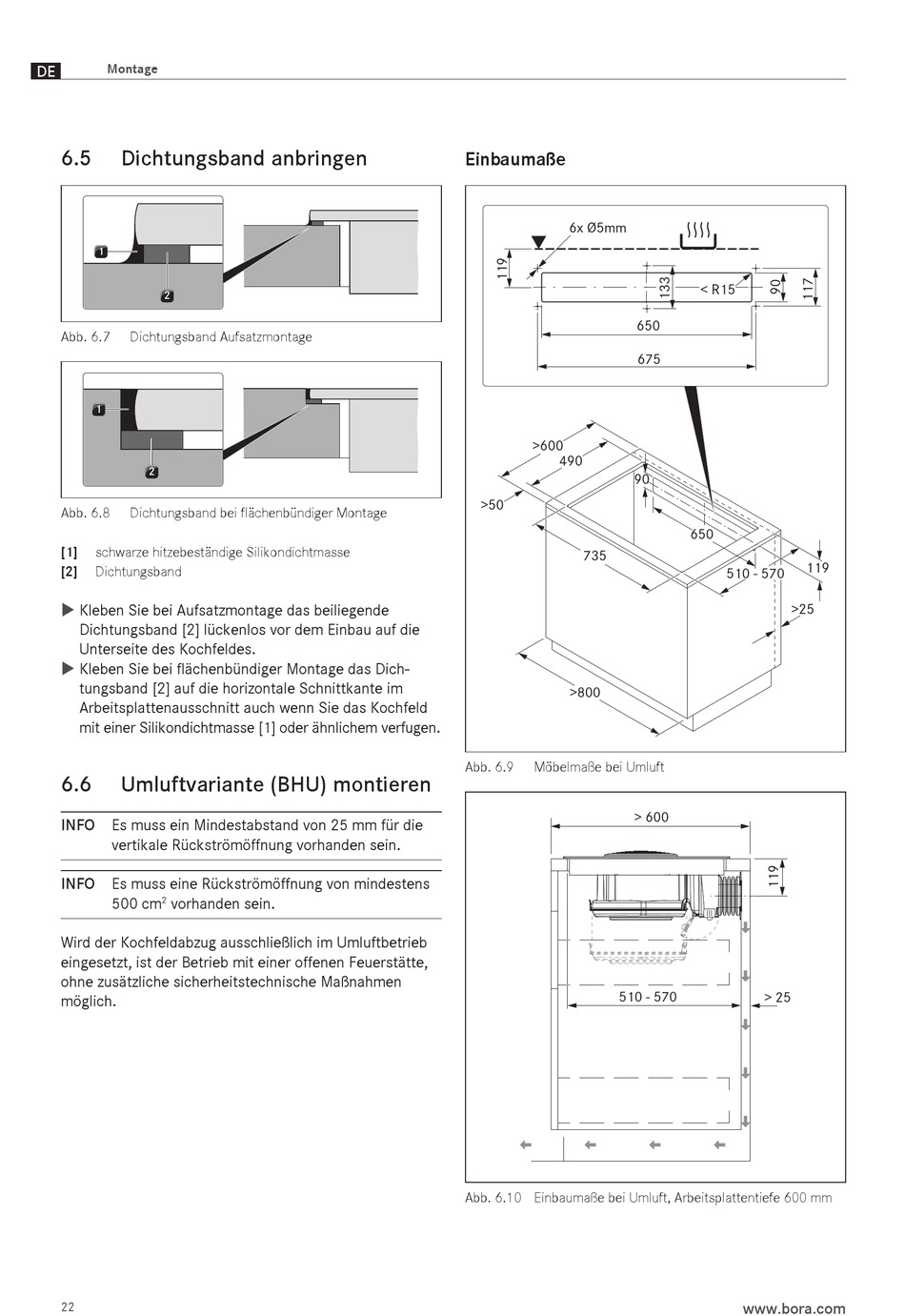

Dichtungsband anbringen
1
2
Abb. 6.7
Dichtungsband Aufsatzmontage
1
2
Abb. 6.8
Dichtungsband bei flächenbündiger Montage
[1]
schwarze hitzebeständige Silikondichtmasse
[2]
Dichtungsband
Kleben Sie bei Aufsatzmontage das beiliegende
X
X
Dichtungsband [2] lückenlos vor dem Einbau auf die
Unterseite des Kochfeldes.
Kleben Sie bei flächenbündiger Montage das Dich-
X
X
tungsband [2] auf die horizontale Schnittkante im
Arbeitsplattenausschnitt auch wenn Sie das Kochfeld
mit einer Silikondichtmasse [1] oder ähnlichem verfugen.
6.6
Umluftvariante (BHU) montieren
INFO Es muss ein Mindestabstand von 25 mm für die
vertikale Rückströmöffnung vorhanden sein.
INFO Es muss eine Rückströmöffnung von mindestens
500 cm
vorhanden sein.
2
Wird der Kochfeldabzug ausschließlich im Umluftbetrieb
eingesetzt, ist der Betrieb mit einer offenen Feuerstätte,
ohne zusätzliche sicherheitstechnische Maßnahmen
möglich.
22
Einbaumaße
6x Ø5mm
650
>600
490
90
>50
735
>800
Abb. 6.9
Möbelmaße bei Umluft
> 600
510 - 570
Abb. 6.10 Einbaumaße bei Umluft, Arbeitsplattentiefe 600 mm
< R15
675
650
119
510 - 570
>25
> 25
www.bora.com
