Der Unterschrank muss eine durchgehende Rückwand
Q
Q
haben, damit die rückströmende Umluft nicht in den
vorderen Korpusraum geleitet wird.
Ein Ausschnitt in der Rückwand muss vorgesehen werden.
Q
Q
Ein Mindestabstand von 25 mm zwischen der hinteren
Q
Q
Korpuswand und einem angrenzenden Möbelstück
oder einer Raumwand muss für die Rückströmöffnung
eingehalten werden.
Möbelrückwand vorbereiten
Passen Sie die Rückwand entsprechend der erforder-
X
X
lichen Einbaumaße an.
Versetzen Sie ggf. die Rückwand.
X
X
Verlängern Sie ggf. die Rückwand in der Höhe damit
X
X
der Korpus nach vorne verschlossen ist.
6 x ø5

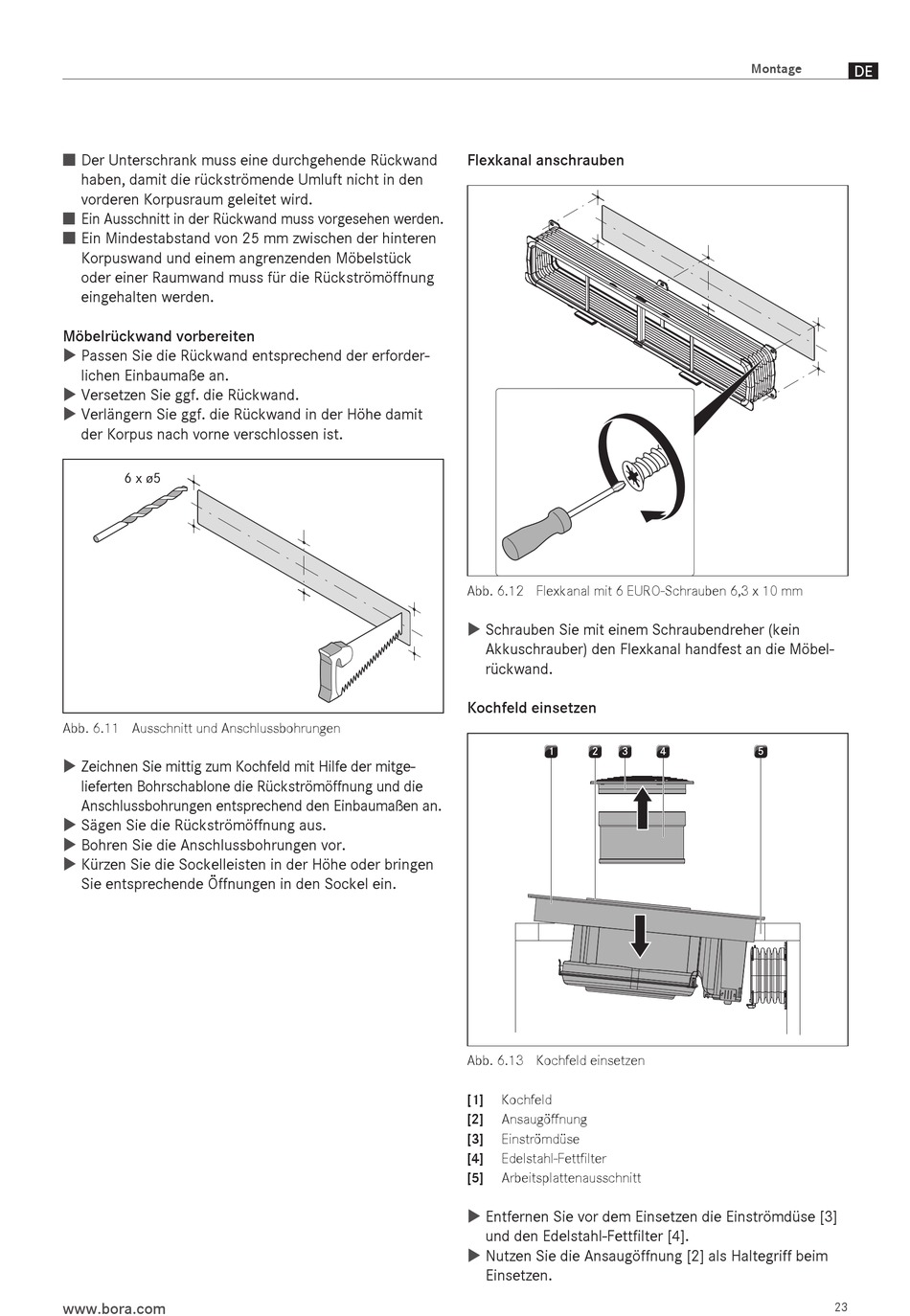

Abb. 6.11 Ausschnitt und Anschlussbohrungen
Zeichnen Sie mittig zum Kochfeld mit Hilfe der mitge-
X
X
lieferten Bohrschablone die Rückströmöffnung und die
Anschlussbohrungen entsprechend den Einbaumaßen an.
Sägen Sie die Rückströmöffnung aus.
X
X
Bohren Sie die Anschlussbohrungen vor.
X
X
Kürzen Sie die Sockelleisten in der Höhe oder bringen
X
X
Sie entsprechende Öffnungen in den Sockel ein.
www.bora.com
Flexkanal anschrauben
Abb. 6.12 Flexkanal mit 6 EURO-Schrauben 6,3 x 10 mm
Schrauben Sie mit einem Schraubendreher (kein
X
X
Akku schrauber) den Flexkanal handfest an die Möbel-
rückwand.
Kochfeld einsetzen
1
2
3
Abb. 6.13 Kochfeld einsetzen
[1]
Kochfeld
[2]
Ansaugöffnung
[3]
Einströmdüse
[4]
Edelstahl-Fettfilter
[5]
Arbeitsplattenausschnitt
Entfernen Sie vor dem Einsetzen die Einströmdüse [3]
X
X
und den Edelstahl-Fettfilter [4].
Nutzen Sie die Ansaugöffnung [2] als Haltegriff beim
X
X
Einsetzen.
Montage
4
5
DE
23
