1
2

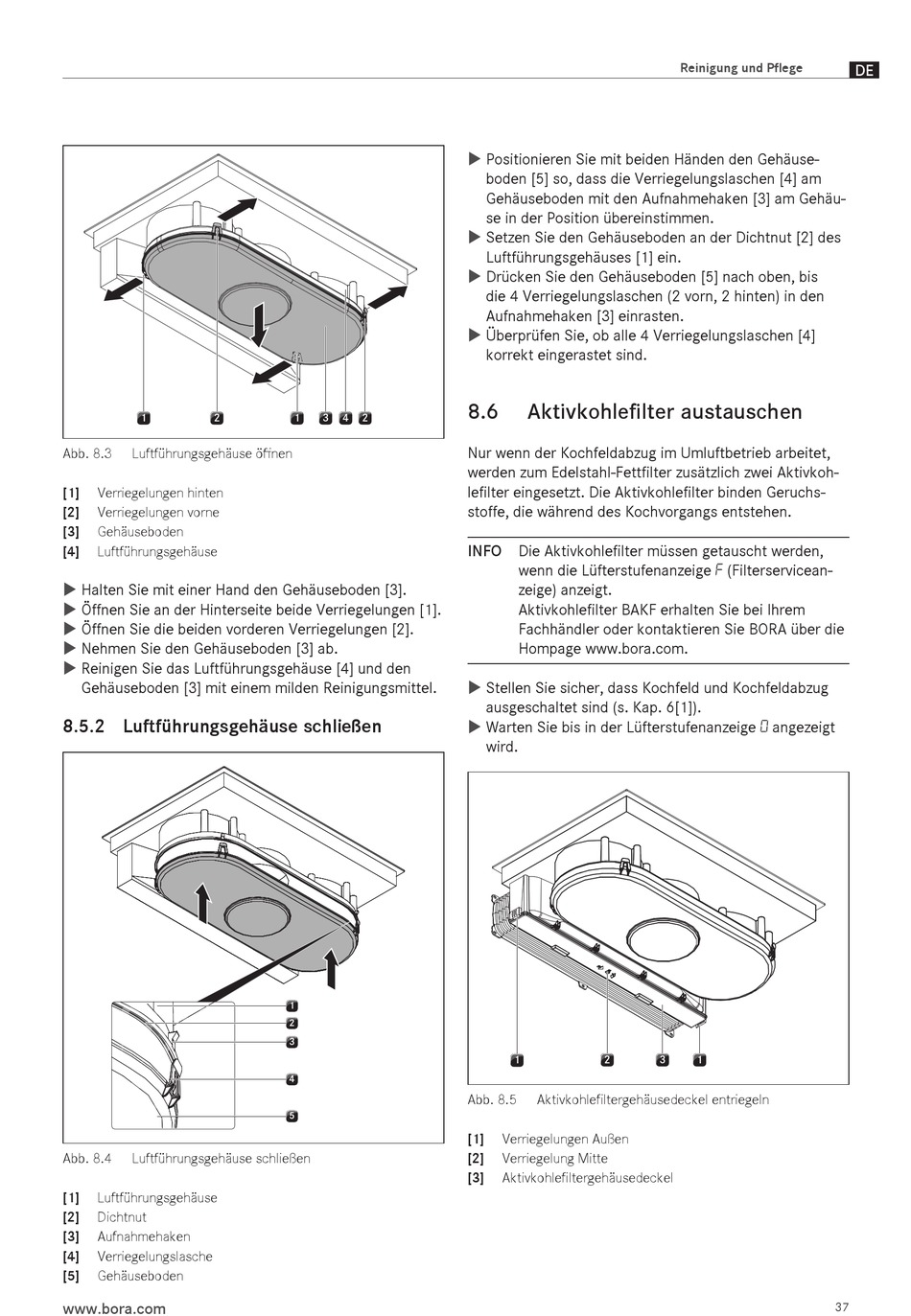

Abb. 8.3
Luftführungsgehäuse öffnen
[1]
Verriegelungen hinten
[2]
Verriegelungen vorne
[3]
Gehäuseboden
[4]
Luftführungsgehäuse
Halten Sie mit einer Hand den Gehäuseboden [3].
X
X
Öffnen Sie an der Hinterseite beide Verriegelungen [1].
X
X
Öffnen Sie die beiden vorderen Verriegelungen [2].
X
X
Nehmen Sie den Gehäuseboden [3] ab.
X
X
Reinigen Sie das Luftführungsgehäuse [4] und den
X
X
Gehäuseboden [3] mit einem milden Reinigungsmittel.
8.5.2 Luftführungsgehäuse schließen
Abb. 8.4
Luftführungsgehäuse schließen
[1]
Luftführungsgehäuse
[2]
Dichtnut
[3]
Aufnahmehaken
[4]
Verriegelungslasche
[5]
Gehäuseboden
www.bora.com
1
3
4
2
1
2
3
4
5
Positionieren Sie mit beiden Händen den Gehäuse-
X
X
boden [5] so, dass die Verriegelungslaschen [4] am
Gehäuseboden mit den Aufnahmehaken [3] am Gehäu-
se in der Position übereinstimmen.
Setzen Sie den Gehäuseboden an der Dichtnut [2] des
X
X
Luftführungsgehäuses [1] ein.
Drücken Sie den Gehäuseboden [5] nach oben, bis
X
X
die 4 Verriegelungslaschen (2 vorn, 2 hinten) in den
Aufnahmehaken [3] einrasten.
Überprüfen Sie, ob alle 4 Verriegelungslaschen [4]
X
X
korrekt eingerastet sind.
8.6
Aktivkohlefilter austauschen
Nur wenn der Kochfeldabzug im Umluftbetrieb arbeitet,
werden zum Edelstahl-Fettfilter zusätzlich zwei Aktivkoh-
lefilter eingesetzt. Die Aktivkohlefilter binden Geruchs-
stoffe, die während des Kochvorgangs entstehen.
INFO Die Aktivkohlefilter müssen getauscht werden,
wenn die Lüfterstufenanzeige
zeige) anzeigt.
Aktivkohlefilter BAKF erhalten Sie bei Ihrem
Fachhändler oder kontaktieren Sie BORA über die
Hompage www.bora.com.
Stellen Sie sicher, dass Kochfeld und Kochfeldabzug
X
X
ausgeschaltet sind (s. Kap. 6[1]).
Warten Sie bis in der Lüfterstufenanzeige
X
X
wird.
2
1
Abb. 8.5
Aktivkohlefiltergehäusedeckel entriegeln
[1]
Verriegelungen Außen
[2]
Verriegelung Mitte
[3]
Aktivkohlefiltergehäusedeckel
Reinigung und Pflege
(Filterservicean-
F
angezeigt
0
3
1
DE
37
