Montage
DE
1
2
L1
L2
220 - 240 V~
220 - 240 V~

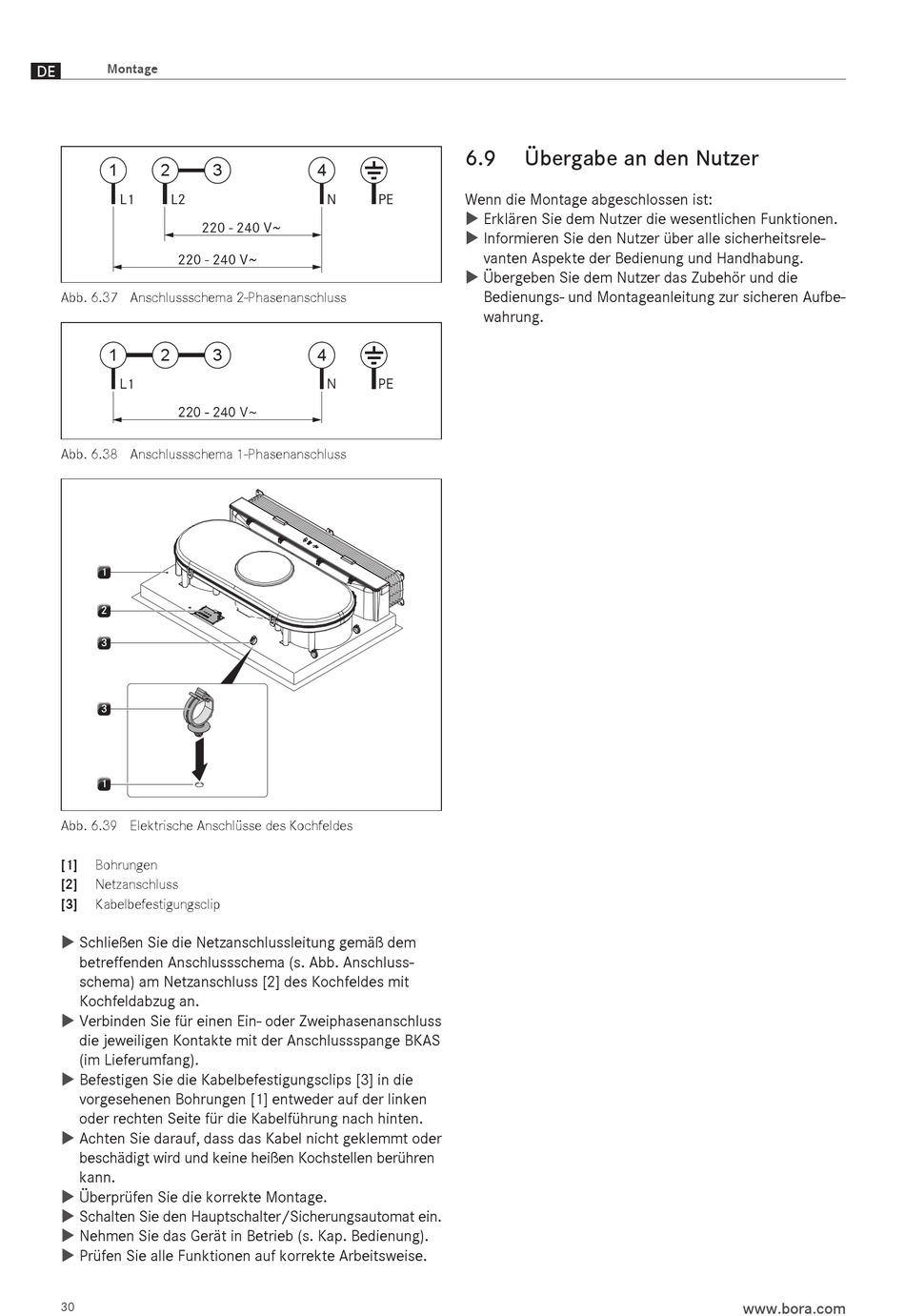

Abb. 6.37 Anschlussschema 2-Phasenanschluss
1
2
L1
220 - 240 V~
Abb. 6.38 Anschlussschema 1-Phasenanschluss
1
2
3
3
1
Abb. 6.39 Elektrische Anschlüsse des Kochfeldes
[1]
Bohrungen
[2]
Netzanschluss
[3]
Kabelbefestigungsclip
Schließen Sie die Netzanschlussleitung gemäß dem
X
X
betreffenden Anschlussschema (s. Abb. Anschluss-
schema) am Netzanschluss [2] des Kochfeldes mit
Kochfeldabzug an.
Verbinden Sie für einen Ein- oder Zweiphasenanschluss
X
X
die jeweiligen Kontakte mit der Anschlussspange BKAS
(im Lieferumfang).
Befestigen Sie die Kabelbefestigungsclips [3] in die
X
X
vorgesehenen Bohrungen [1] entweder auf der linken
oder rechten Seite für die Kabelführung nach hinten.
Achten Sie darauf, dass das Kabel nicht geklemmt oder
X
X
beschädigt wird und keine heißen Kochstellen berühren
kann.
Überprüfen Sie die korrekte Montage.
X
X
Schalten Sie den Hauptschalter/Sicherungsautomat ein.
X
X
Nehmen Sie das Gerät in Betrieb (s. Kap. Bedienung).
X
X
Prüfen Sie alle Funktionen auf korrekte Arbeitsweise.
X
X
30
3
4
N
PE
3
4
N
PE
6.9
Übergabe an den Nutzer
Wenn die Montage abgeschlossen ist:
Erklären Sie dem Nutzer die wesentlichen Funktionen.
X
X
Informieren Sie den Nutzer über alle sicherheitsrele-
X
X
vanten Aspekte der Bedienung und Handhabung.
Übergeben Sie dem Nutzer das Zubehör und die
X
X
Bedienungs- und Montageanleitung zur sicheren Aufbe-
wahrung.
