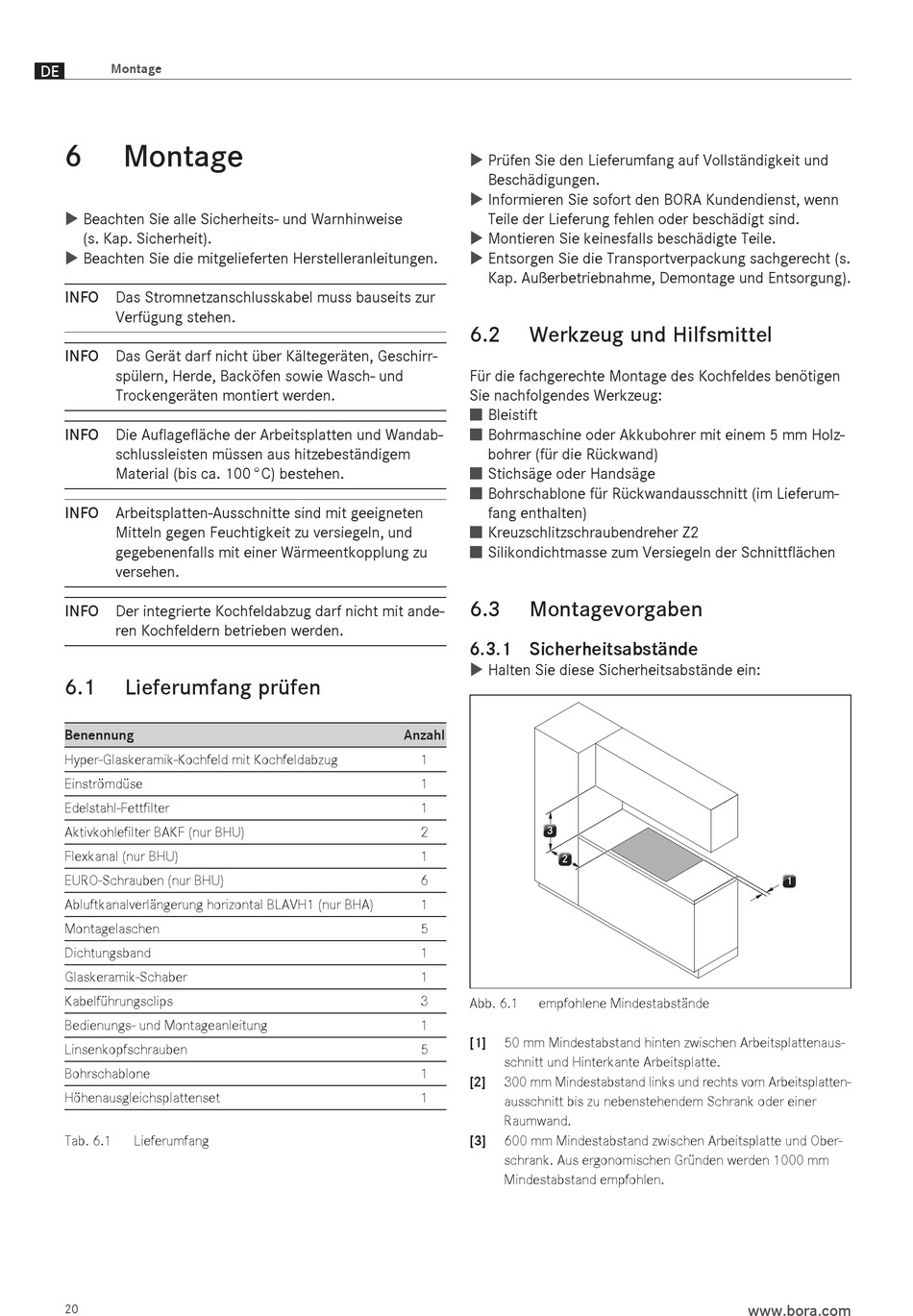

Montage
DE
6
Montage
Beachten Sie alle Sicherheits- und Warnhinweise
X
X
(s. Kap. Sicherheit).
Beachten Sie die mitgelieferten Herstelleranleitungen.
X
X
INFO Das Stromnetzanschlusskabel muss bauseits zur
Verfügung stehen.
INFO Das Gerät darf nicht über Kältegeräten, Geschirr-
spülern, Herde, Backöfen sowie Wasch- und
Trockengeräten montiert werden.
INFO Die Auflagefläche der Arbeitsplatten und Wandab-
schlussleisten müssen aus hitzebeständigem
Material (bis ca. 100 °C) bestehen.
INFO Arbeitsplatten-Ausschnitte sind mit geeigneten
Mitteln gegen Feuchtigkeit zu versiegeln, und
gegebenenfalls mit einer Wärmeentkopplung zu
versehen.
INFO Der integrierte Kochfeldabzug darf nicht mit ande-
ren Kochfeldern betrieben werden.
6.1
Lieferumfang prüfen
Benennung
Hyper-Glaskeramik-Kochfeld mit Kochfeldabzug
Einströmdüse
Edelstahl-Fettfilter
Aktivkohlefilter BAKF (nur BHU)
Flexkanal (nur BHU)
EURO-Schrauben (nur BHU)
Abluftkanalverlängerung horizontal BLAVH1 (nur BHA)
Montagelaschen
Dichtungsband
Glaskeramik-Schaber
Kabelführungsclips
Bedienungs- und Montageanleitung
Linsenkopfschrauben
Bohrschablone
Höhenausgleichsplattenset
Tab. 6.1
Lieferumfang
20
Prüfen Sie den Lieferumfang auf Vollständigkeit und
X
X
Beschädigungen.
Informieren Sie sofort den BORA Kundendienst, wenn
X
X
Teile der Lieferung fehlen oder beschädigt sind.
Montieren Sie keinesfalls beschädigte Teile.
X
X
Entsorgen Sie die Transportverpackung sachgerecht (s.
X
X
Kap. Außerbetriebnahme, Demontage und Entsorgung).
6.2
Werkzeug und Hilfsmittel
Für die fachgerechte Montage des Kochfeldes benötigen
Sie nachfolgendes Werkzeug:
Bleistift
Q
Q
Bohrmaschine oder Akkubohrer mit einem 5 mm Holz-
Q
Q
bohrer (für die Rückwand)
Stichsäge oder Handsäge
Q
Q
Bohrschablone für Rückwandausschnitt (im Lieferum-
Q
Q
fang enthalten)
Kreuzschlitzschraubendreher Z2
Q
Q
Silikondichtmasse zum Versiegeln der Schnittflächen
Q
Q
6.3
Montagevorgaben
6.3.1 Sicherheitsabstände
Halten Sie diese Sicherheitsabstände ein:
X
X
Anzahl
1
1
1
2
3
1
2
6
1
5
1
1
3
Abb. 6.1
empfohlene Mindestabstände
1
[1]
50 mm Mindestabstand hinten zwischen Arbeitsplattenaus-
5
schnitt und Hinterkante Arbeitsplatte.
1
[2]
300 mm Mindestabstand links und rechts vom Arbeitsplatten-
1
ausschnitt bis zu nebenstehendem Schrank oder einer
Raumwand.
[3]
600 mm Mindestabstand zwischen Arbeitsplatte und Ober-
schrank. Aus ergonomischen Gründen werden 1000 mm
Mindestabstand empfohlen.
1
