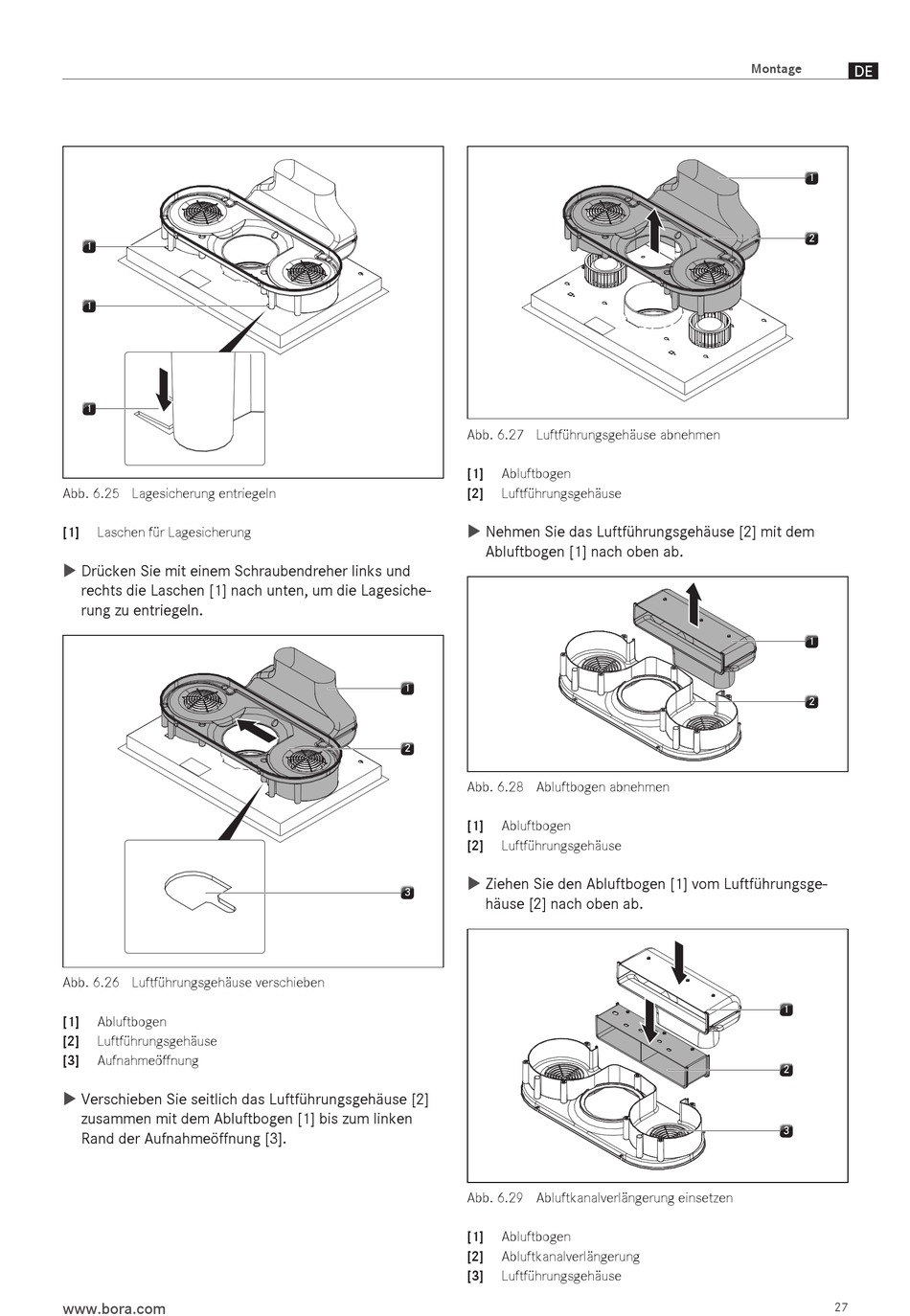

Abb. 6.25 Lagesicherung entriegeln
[1]
Laschen für Lagesicherung
Drücken Sie mit einem Schraubendreher links und
X
X
rechts die Laschen [1] nach unten, um die Lagesiche-
rung zu entriegeln.
Abb. 6.26 Luftführungsgehäuse verschieben
[1]
Abluftbogen
[2]
Luftführungsgehäuse
[3]
Aufnahmeöffnung
Verschieben Sie seitlich das Luftführungsgehäuse [2]
X
X
zusammen mit dem Abluftbogen [1] bis zum linken
Rand der Aufnahmeöffnung [3].
www.bora.com
Abb. 6.27 Luftführungsgehäuse abnehmen
[1]
Abluftbogen
[2]
Luftführungsgehäuse
Nehmen Sie das Luftführungsgehäuse [2] mit dem
X
X
Abluftbogen [1] nach oben ab.
1
2
Abb. 6.28 Abluftbogen abnehmen
[1]
Abluftbogen
[2]
Luftführungsgehäuse
Ziehen Sie den Abluftbogen [1] vom Luftführungsge-
X
X
3
häuse [2] nach oben ab.
Abb. 6.29 Abluftkanalverlängerung einsetzen
[1]
Abluftbogen
[2]
Abluftkanalverlängerung
[3]
Luftführungsgehäuse
Montage
DE
1
2
1
2
1
2
3
