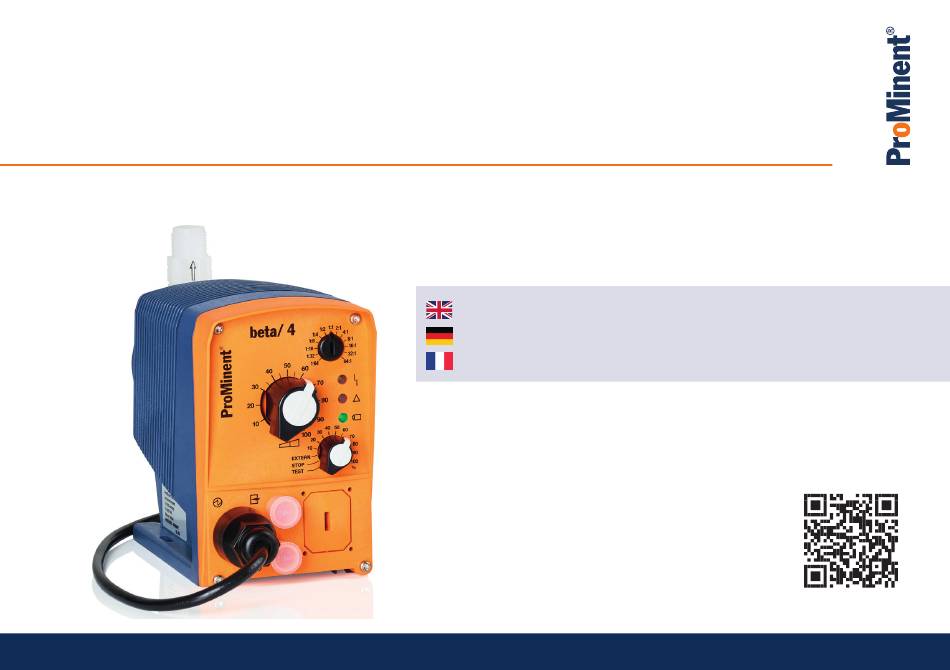

Quick Start Guide
Solenoid-Driven Metering Pump
beta
EN | DE
Solenoid-Driven Metering Pump beta ................................ 2
Magnet-Membrandosierpumpe beta ............................... 15
Pompe Doseuse Électromagnétique à Membrane beta
28
www.prominent.com
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ProMinent beta/4

  • Seite 15 Hydraulisch installieren ........23 Hydraulisch installieren - Kunststoff ....24 Elektrisch installieren ........25 Optional mit Relais .......... 26 Bedienung Pumpe .......... 26 https://www.prominent.com/beta Anforderungen an das Personal Die Montage und Installation der Pumpe sollte nur durch qualifiziertes, ausgebildetes Fachpersonal erfolgen.
  • Seite 16: Service Und Ersatzteile

    Service und Ersatzteile Im ProMinent WebShop erhalten Ersatzteilset aus bei einer Bestellung oder telefoni- Sie Ersatzteile sowie verfügbares dem ProMinent schen Kontaktaufnahme immer den Zubehör für Ihre Pumpe. WebShop Identcode und die Seriennummer Ihres Gerätes bereit. Diese Angaben Damit wir den Gerätetyp und finden Sie auf dem Typenschild.
  • Seite 17: Lieferumfang

    16:14 1:16 1:32 32:1 Schrauben mit Durchmesser < 4,5 mm 1:64 64:1 verwenden. * Der ProMinent WebShop ist nur in Betriebs- ausgewählten Ländern verfügbar. Bitte besuchen Sie die ProMinent Website EXTERN STOP anleitung um herauszufinden, ob auch in Ihrem TEST Land ein WebShop verfügbar ist.
  • Seite 18: Sicherheit

    Sicherheit Beachten Sie das Kapitel „Sicherheit“ in der Betriebsanleitung zur Pumpe sowie die Sicherheits- und Warnhinweise im Sicherheitsdatenblatt zum verwendeten Dosiermedium. GEFAHR! HINWEIS Lebensgefahr durch Stromschlag Sachschäden durch geplatzte Hydraulikteile Netzanschlussleitung regelmäßig auf Beschädigungen „ Bei Überschreiten des maximal zulässigen Betriebs- und Verschleiß...

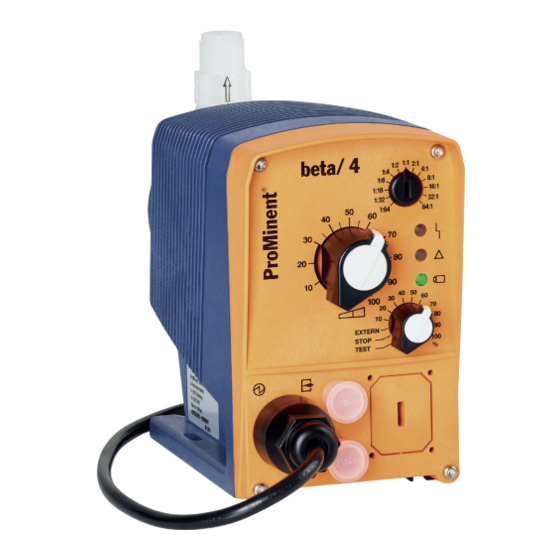

  • Seite 19: Übersicht

    Übersicht 1 Steuereinheit 6 Montagebohrungen 2 Antriebseinheit 7 Druckventil Typenschild 3 Fördereinheit 8 Kopfscheibe 4 Typenschild 9 Entlüftungsschraube SER NR./ TN. EL.A nsch luss 5 Anschlussbuchsen für 10 Bypass für Entlüftung Dosi erleis tung externe Signalkabel 11 Dosierkopf beta/ 4 Anschlussbuchse für 1:1 2:1 12 Saugventil...
  • Seite 20: Übersicht Steuereinheit

    Übersicht Steuereinheit 1 Pulse Control-Schalter 2 Hublängen-Einstellknopf 3 Störungsanzeige (rot) 4 Warnungsanzeige (gelb) beta/ 4 5 Betriebsanzeige (grün) 6 Multifunktionsschalter 1:16 16:14 1:16 16:14 1:32 32:1 7 Buchse „externe Ansteuerung“ 1:32 32:1 0-20 mA 4-20 mA 1:64 64:1 8 Anschluss Relais (Option) Als Option verfügbar 9 Buchse „Niveauschalter“...
  • Seite 21: Technische Daten

    Technische Daten Medientemperatur Umgebungstemperatur -10 … 40 °C (NP) -10 … 50 °C (rel.): 95 % -10 … 50 °C (PP, PV, TT, SS) (max.): 2.000 m (NN) < 70 dB (LpA) IP 66 120 °C (max. 15 min) nur SS,TT,PV...
  • Seite 22: Montage

    Montage Beachten Sie diese Aufstellhinweise: Vibrationen können die Funktion von „ Druckventil und Saugventil stören. Die Dosierpumpe so befestigen, dass keine Vibrationen auftreten können. Wenn die Ventile nicht aufrecht nach „ oben stehen, können sie nicht richtig schließen. ≥10 cm ≥10 mm Das Saugventil und das Druckventil müssen senkrecht ausgerichtet sein.
  • Seite 23: Hydraulisch Installieren

    Hydraulisch installieren Variante Kunststoff Variante Edelstahl 1 Schlauch* 1 Rohr/Schlauch 2 Überwurfmutter 2 Überwurfmutter 3 Klemmring 3 Hinterer Klemmring 4 Tülle 4 Vorderer Klemmring 5 O-Ring bzw. Flachdichtung 5 Stützhülse (nur bei Schlauch) 6 Druckventil 6 Druckventil 7 Saugventil 7 Saugventil * Druckseite: harter Schlauch, Saugseite: weicher Schlauch VORSICHT!
  • Seite 24: Hydraulisch Installieren - Kunststoff

    Hydraulisch installieren - Kunststoff Hinweis: Führen Sie anschließend die gleichen Schritte auf der Saugseite durch.
  • Seite 25: Elektrisch Installieren

    Elektrisch installieren 1 Externe Ansteuerung 100 – 230 V ±10 % 50/60 Hz 2 Niveauschalter beta/ 4 3 Relais, je nach Option 1:1 2:1 1:16 16:14 1:32 32:1 1:64 64:1 EXTERN STOP TEST Z12x10 Detaillierte Informationen zu weiterem Z12x10 Zubehör an Buchsen oder dem Relais finden Sie in der Betriebsanleitung, Kapitel „Elektrisch installieren“.
  • Seite 26: Optional Mit Relais

    Optional mit Relais Bedienung Pumpe Ein Relais ist optional bestellbar. Vor der Verwendung Pumpe durchspülen. Hublänge einstellen beta/ 4 Um die Hublänge einzustellen, den 1:16 16:14 1:32 32:1 1:64 64:1 Hublängeneinstellknopf drehen. beta/ 4 1:1 2:1 16:14 1:16 1:32 32:1 1:64 64:1 Empfohlene Hublänge...
  • Seite 27 Bedienung Pumpe Pumpe stoppen Pumpe entlüften Multifunktionsschalter auf STOP drehen. 1. Entlüftungsventil öffnen beta/ 4 (A). Pumpe extern steuern 2. Gefäß unter den Auslauf Für die Betriebsart „Extern“ (Extern Contact) folgende stellen (B). Einstellungen vornehmen: EXTERN 3. Den Multifunktionsschalter STOP Den Multifunktionsschalter auf „...
  • Seite 41 Notes | Notizen | Notes...
  • Seite 42 Notes | Notizen | Notes...
  • Seite 43 Notes | Notizen | Notes...
  • Seite 44 69123 Heidelberg Germany Phone +49 6221 842 0 info-de@prominent.com You can find the address of your sales office at www.prominent.com. Sie finden die Adresse Ihrer Vertriebsge- sellschaft unter: www.prominent.com Spare parts and accessories can be found in our WebShop*. Ersatzteile und Zubehör finden Sie in unserem WebShop*.
