ProMinent GMXa Betriebsanleitung

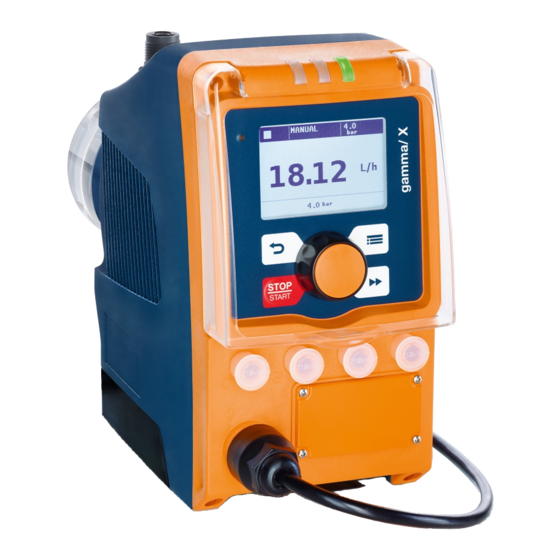

Magnetdosierpumpe
Vorschau ausblenden Andere Handbücher für GMXa:
Inhaltsverzeichnis

Quicklinks

Betriebsanleitung
Magnetdosierpumpe
gamma/ X, GMXa
DE
Betriebsanleitung bitte zuerst vollständig durchlesen. · Nicht wegwerfen.
Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber.
Die neueste Version einer Betriebsanleitung ist auf unserer Homepage verfügbar.
Teile Nr. 984587
Originalbetriebsanleitung (2006/42/EG)
BA G 056 03/15 DE
Inhaltsverzeichnis
loading

Verwandte Anleitungen für ProMinent GMXa

Inhaltszusammenfassung für ProMinent GMXa

  • Seite 1 Betriebsanleitung Magnetdosierpumpe gamma/ X, GMXa Betriebsanleitung bitte zuerst vollständig durchlesen. · Nicht wegwerfen. Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber. Die neueste Version einer Betriebsanleitung ist auf unserer Homepage verfügbar. Teile Nr. 984587 Originalbetriebsanleitung (2006/42/EG) BA G 056 03/15 DE...

  • Seite 2: Ergänzende Anweisungen

    Ergänzende Anweisungen Ergänzende Anweisungen Lesen Sie bitte die folgenden, ergänzenden Anweisungen durch! Falls Sie sie kennen, haben Sie einen größeren Nutzen von der Betriebsanleitung. Besonders hervorgehoben sind im Text: Aufzählungen Abb. 1: Bitte lesen! Handlungsanweisungen ð Ergebnisse der Handlungsanweisungen Ä „Identcode und Seriennummer angeben“ auf Seite 2 : Links auf Stellen in diesem Kapitel - siehe ...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Identcode..................5 Über diese Pumpe................7 Sicherheitskapitel................8 Lagern, Transportieren und Auspacken........13 Geräteübersicht und Steuerelemente..........14 5.1 Geräteübersicht..............14 5.2 Steuerelemente..............15 5.2.1 Steuerelemente..............15 5.2.2 Tastenfunktionen..............17 Funktionsbeschreibung..............19 6.1 Fördereinheit................. 19 6.2 Antriebseinheit..............19 6.3 Dosierleistung............... 19 6.4 Selbstentlüftung..............
  • Seite 4 Inhaltsverzeichnis „Uhrzeit“ ................ 59 11.2.10 „Datum“ ................. 59 11.2.11 11.3 Timer................... 59 11.3.1 Timer-Aktivierung............. 59 11.3.2 Timer einstellen..............59 11.3.3 Alles löschen..............61 11.4 Service................61 „Zugriffsschutz“ ............... 61 11.4.1 11.4.2 „Passwort “ ..............62 „Zähler löschen“ .............. 62 11.4.3 „Membranwechsel-Position“...

  • Seite 5: Identcode

    1 mit Membranbruchmelder, optischer Sensor Ausführung 0 Geh. RAL5003 / Haube RAL2003 M modifiziert Logo 0 mit ProMinent-Logo Elektrischer Anschluss U Universalsteuerung 100-230 V ± 10 %, 50/60 Hz Kabel und Stecker A 2 m Europa B 2 m Schweiz...
  • Seite 6 Identcode Baureihe gamma/ X 1 2 m offenes Ende ..Relais, voreingestellt auf ... 0 ohne Relais 1 1 x Wechsler 230 V – 8 A Störmelderelais abfallend 4 2 x Schließer 24 V – 100 mA wie 1 + Taktgeberelais C 1 x Schließer 24 V –...

  • Seite 7: Über Diese Pumpe

    Über diese Pumpe Über diese Pumpe Über diese Pumpe Die Pumpen der Baureihe ProMinent gamma/ X sind mikroprozessorge‐ steuerte Magnetdosierpumpen mit folgenden Besonderheiten: einfache Einstellung der Dosierleistung direkt in l/h verfügbare Werkstoffkombinationen PP, PVDF, Acrylglas, PTFE und Edelstahl spezielle Dosierkopfausführungen für ausgasende und höherviskose...

  • Seite 8: Sicherheitskapitel

    Sicherheitskapitel Sicherheitskapitel Kennzeichnung der Sicherheitshinweise Diese Betriebsanleitung verwendet folgende Signalworte für unterschied‐ liche Schwere der Gefahr: Signalwort Bedeutung WARNUNG Bezeichnet eine möglicherweise gefährliche Situation. Falls sie nicht gemieden wird, sind Sie in Lebens‐ gefahr oder schwere Verletzungen können die Folge sein. VORSICHT Bezeichnet eine möglicherweise gefährliche Situation.
  • Seite 9 Sicherheitskapitel Sicherheitshinweise WARNUNG! Warnung vor Personen- und Sachschäden Die Pumpe kann zu pumpen beginnen, sowie sie an Netz‐ spannung liegt. – Einen Notaus-Schalter in die Netzleitung der Pumpe installieren oder die Pumpe in das Notaus-Management der Anlage integrieren. WARNUNG! Gefahr eines Stromschlages Im Inneren des Gehäuses der Pumpe kann Netzspannung anliegen.
  • Seite 10 VORSICHT! Gefahr von Personen- und Sachschäden Bei Verwenden von ungeprüften Fremdteilen kann es zu Personen- und Sachschäden kommen. – Nur Teile in Dosierpumpen einbauen, die von ProMinent geprüft und empfohlen sind. VORSICHT! Gefahr durch unkorrekt bediente oder mangelhaft gewartete Pumpe Von einer schwer zugänglichen Pumpe können Gefahren...
  • Seite 11 Sicherheitskapitel VORSICHT! Warnung vor illegalem Betrieb Beachten Sie die Vorschriften, die am Aufstellort des Gerätes gültig sind. Trennende Schutzeinrichtungen Deckel des Slots für Relais und Optionsmodule - siehe Kap. "Geräte‐ übersicht und Steuerelemente" Den Deckel des Slots für Relais und Optionsmodule bzw. ein Relais oder Optionsmodul darf der Kunde nur gemäß...
  • Seite 12 über die notwendigen Schutzeinrich‐ tungen und Schutzmaßnahmen belehrt wurde. Kundendienst Als Kundendienst gelten Servicetechniker, die von ProMinent für die Arbeiten an der Anlage nachweislich geschult und autorisiert wurden. Schalldruckpegel Schalldruckpegel LpA < 70 dB nach EN ISO 20361 bei maximaler Hublänge, maximaler Hubfrequenz, maximalem Gegen‐...

  • Seite 13: Lagern, Transportieren Und Auspacken

    Lagern, Transportieren und Auspacken Lagern, Transportieren und Auspacken Sicherheitshinweise WARNUNG! Senden Sie die Dosierpumpen zur Reparatur nur in gerei‐ nigtem Zustand und mit gespülter Fördereinheit ein - siehe "Außer Betrieb nehmen"! Senden Sie die Dosierpumpen nur zusammen mit einer aus‐ gefüllten Dekontaminationserklärung ein.

  • Seite 14: Geräteübersicht Und Steuerelemente

    Geräteübersicht und Steuerelemente Geräteübersicht und Steuerelemente 5.1 Geräteübersicht P_G_0063_SW Abb. 2: Geräteübersicht, gesamt Steuereinheit Antriebseinheit Fördereinheit P_G_0053_SW Abb. 3: A. Fördereinheit mit Entlüftungsventil PV; B. Fördereinheit mit Entlüftungsventil NP; C. Selbstentlüftende Förder‐ einheit (SEK) Druckventil Bypass-Schlauchtülle Kopfscheibe Membranbruchmelder (Option) Dosierkopf Saugventil Entlüftungsventil Entlüftungsventil, selbstentlüftend...

  • Seite 15: Steuerelemente

    Geräteübersicht und Steuerelemente 5.2 Steuerelemente Steuerelemente, Übersicht P_G_0051_SW Abb. 4 LCD-Schirm [Menü] Taste Clickwheel Taste [Ansaugen] [STOP/START] Taste [Zurück] Taste Störmeldungsanzeige (rot) Warnmeldungsanzeige (gelb) Betriebsanzeige (grün) 10 Buchse "Membranbruchmelder" 11 Buchse "externe Ansteuerung" 12 Buchse "Dosierüberwachung" 13 Buchse "Niveauschalter" 14 Slot für Relais und Optionsmodule 5.2.1 Steuerelemente Machen Sie sich mit Hilfe der Übersichten mit den Tasten und den anderen Steuerelementen der Pumpe vertraut!
  • Seite 16 Geräteübersicht und Steuerelemente Druckanzeige, Bezeichner und Fehleran‐ zeigen auf dem LCD-Schirm CONTACT memory open 12.0 12.0 12000 B0778 Abb. 5: Aufbau Daueranzeige Statusbalken Daueranzeige, Zentralbereich Nebenanzeige Für die unterschiedlichen Hauptanzeigen und Nebenanzeigen - siehe Kap. "Hauptanzeigen und Nebenanzeigen" im Anhang. Der LCD-Schirm unterstützt das Bedienen und Einstellen der Pumpe mit unterschiedlichen Informationen und Bezeichnern: KONTAKT...

  • Seite 17: Tastenfunktionen

    Geräteübersicht und Steuerelemente Bezeichner Bedeutung Die Pumpe wurde ferngesteuert gestoppt (Pause) - über die Buchse "Extern". Die Pumpe wurde gestoppt - durch einen Fehler. „Zugriffsschutz“ : Die Pumpen-Software ist gesperrt. Nur mit „AUX“ Die Pumpe pumpt gerade mit der Auxiliardosierleistung bzw. der Auxiliarfrequenz. „memory“...
  • Seite 18 Geräteübersicht und Steuerelemente Taste Anwendung In Daueranzeigen Im Menü [Ansaugen] drücken Ansaugen Ansaugen [Clickwheel] drücken Charge starten (nur in Betriebsart Sprung in nächsten Menüpunkt „Charge“ ), (oder eine Daueranzeige) Fehler quittieren Eingabe bestätigen und speichern [Clickwheel] drehen Wechseln zwischen den Daueran‐ Zahlenwert ändern oder Auswahl zeigen ändern...

  • Seite 19: Funktionsbeschreibung

    Funktionsbeschreibung Funktionsbeschreibung 6.1 Fördereinheit Das Dosieren geschieht folgendermaßen: Die Dosiermembran wird in den Dosierkopf gedrückt; durch den Druck im Dosierkopf schließt sich das Saugventil und das Dosiermedium strömt durch das Druckventil aus dem Dosierkopf. Nun wird die Dosiermembran aus dem Dosierkopf gezogen; durch den Unterdruck im Dosierkopf schließt sich das Druckventil und es strömt frisches Dosiermedium durch das Saugventil in den Dosierkopf ein.

  • Seite 20: Selbstentlüftung

    Funktionsbeschreibung 6.4 Selbstentlüftung Selbstentlüftende Fördereinheiten (= SEK-Typen) sind in der Lage bei angeschlossener Druckleitung selbst anzusaugen und vorhandene Luft‐ einschlüsse über einen Bypass abzuleiten. Auch während des Betriebes können sie auftretende Gase wegfördern, unabhängig vom anliegenden Betriebsdruck. Durch das eingebaute Druckhalteventil kann auch im drucklosen Betrieb genau dosiert werden.

  • Seite 21: Relais (Optionen)

    Funktionsbeschreibung Funktion "Entlüftung" Sie ermöglicht ein einfaches Entlüften - ohne ein zusätzliches Entlüftungs‐ ventil. Dazu arbeitet die Pumpe auf das ausgewählte Signal hin mit maxi‐ maler Hubfrequenz, um Gasblasen aus der Fördereinheit zu transpor‐ tieren. Funktion "Timer" Sie ermöglicht das Einrichten eines einfachen Timerprogramms - ohne ein zusätzliches Timermodul.

  • Seite 22: Led-Anzeigen

    Funktionsbeschreibung Option "mA-Ausgang" Das Signal I des Stromausgangs signalisiert die aktuelle rechnerische Dosiermenge der Pumpe. Die Option lässt sich nachrüsten über den Slot in der Pumpenfront. Die Option enthält zusätzlich immer ein Störmelderelais oder ein Taktge‐ berrelais. 6.8 LED-Anzeigen Störungsanzeige (rot) LED-Anzeige Farbe leuchtet...

  • Seite 23: Montieren

    Montieren Montieren Die richtigen Maßblätter von Pumpe und Montageplatte der Online-Version der Betriebsanleitung von unserer Homepage zu Hilfe nehmen. Die Maße von Maßblatt und Pumpe bzw. Montageplatte ver‐ gleichen. VORSICHT! Gefahr durch unkorrekt bediente oder mangelhaft gewartete Pumpe Von einer schwer zugänglichen Pumpe können Gefahren durch unkorrektes Bedienen und mangelhafte Wartung aus‐...
  • Seite 24 Montieren P_G_0064_SW Abb. 8 Vorschläge Schrauben und Scheiben zum Befestigen des Montagefußes Schraube Größe Scheibe DELTA-PT Schraube 50 (WN5412/5452) A5.3 (DIN 125) PT-Schraube 50 (WN1441/1411 KA/B) Flachkopfschraube M5 (DIN EN ISO 7045) A5.3 (DIN 125) Innensechskantschraube/ M5 (DIN EN ISO 4762) A5.3 (DIN 125)

  • Seite 25: Installieren, Hydraulisch

    Betriebsdruck der Anlage und der Pumpe über‐ steigen. – Die Druckleitungen fachgerecht auslegen. VORSICHT! Gefahr von Personen- und Sachschäden Bei Verwenden von ungeprüften Fremdteilen kann es zu Personen- und Sachschäden kommen. – Nur Teile in Dosierpumpen einbauen, die von ProMinent geprüft und empfohlen sind.

  • Seite 26: Schlauchleitungen Installieren

    Installieren, hydraulisch 8.1 Schlauchleitungen installieren 8.1.1 Installieren bei Dosierpumpen ohne Entlüftung Sicherheitshinweise VORSICHT! Warnung vor umher spritzendem Dosiermedium Falls die Leitungen unsachgemäß installiert werden, können sie sich lösen oder platzen. – Alle Schlauchleitungen mechanisch spannungsfrei und knickfrei verlegen. – Nur Originalschläuche mit den vorgeschriebenen Schlauchabmessungen und Wandstärken verwenden.
  • Seite 27 Installieren, hydraulisch VORSICHT! Unkontrolliert fließendes Dosiermedium Bei zu großem Vordruck kann das Dosiermedium unkontrol‐ liert durch die Dosierpumpe drücken. – Der maximal zulässige Vordruck der Dosierpumpe darf nicht überschritten werden. Die Leitungen so anordnen, dass im Bedarfsfall die Dosier‐ pumpe und die Fördereinheit seitlich entfernt werden können.
  • Seite 28 Installieren, hydraulisch Schlauch Überwurfmutter Klemmring Tülle O-Ring bzw. Flachdichtung Ventil P_G_0066_SW Abb. 9: Ausführungen PP, NP, PV, TT Edelstahlrohr installieren - Ausführungen Die Überwurfmutter (2) und die Klemmringe (3, 4) mit ca. 10 mm Überstand auf das Rohr (1) aufschieben - siehe Abb. 10. Das Rohr (1) bis zum Anschlag in das Ventil (5) einstecken.

  • Seite 29: Installieren Bei Dosierpumpen Mit Entlüftung

    Installieren, hydraulisch 8.1.2 Installieren bei Dosierpumpen mit Entlüftung Sicherheitshinweise VORSICHT! – Es gelten zusätzlich alle Installations- und Sicherheits‐ hinweise der Dosierpumpen ohne Entlüftung. Installieren der Rückführungs-Leitung Zusätzlich zu der Saug- und Druckleitung wird eine Rückführungs-Leitung angeschlossen. Die Schlauchleitung auf die Rückführungs-Schlauchtülle aufstecken bzw.

  • Seite 30: Grundlegende Installationshinweise

    Installieren, hydraulisch Nur SEK: Die Rückführungs-Leitung in den Knickschutz am Entlüf‐ tungsventil einlegen und dann so nach unten ziehen, dass sie in den Knickschutz einrastet. Der Knickschutz verhindert ein Abknicken der Rück‐ führungs-Leitung und damit ein Versagen der Selbst‐ entlüftung. Die Rückführungs-Leitung so ablängen, dass sie im Vorratsbehälter nicht in das Dosiermedium eintauchen kann.
  • Seite 31 Installieren, hydraulisch Die Rückführungs-Leitung so ablängen, dass sie im Vorratsbehälter nicht in das Dosiermedium eintauchen kann. P_MAZ_0001_SW Abb. 12: Standardinstallation Hauptleitung Vorratsbehälter Legende für Hydraulikschema Symbol Erklärung Symbol Erklärung Dosierpumpe Fußventil mit Sieb Dosierventil Niveauschalter Mehrfunktionsventil Manometer...

  • Seite 32: Installieren, Elektrisch

    Installieren, elektrisch Installieren, elektrisch WARNUNG! Gefahr eines Stromschlages Im Inneren des Gerätes kann Netzspannung anliegen. – Vor Arbeiten an dem Gerät das Netzkabel vom Netz trennen. WARNUNG! Gefahr eines Stromschlages Diese Pumpe ist mit einem Schutzleiter und einem Stecker mit Schutzkontakt ausgerüstet. –...

  • Seite 33: Anschluss Versorgungsspannung - Netzspannung

    Installieren, elektrisch Die Pumpe fachgerecht und entsprechend der Betriebsanleitung und der gültigen Vorschriften installieren. 9.1 Anschluss Versorgungsspannung - Netzspannung WARNUNG! Unerwartetes Anlaufen möglich Sobald die Pumpe mit dem Netz verbunden wird, kann es sein, dass sie zu pumpen beginnt und dadurch Dosierme‐ dium austritt.

  • Seite 34: Buchse "Niveauschalter

    Installieren, elektrisch Funktion 5-adriges 2-adriges Kabel Kabel Pause braun gebrückt an Pin 4 Extern Contact weiß braun mA-Eingang* blau Masse GND schwarz weiß P_BE_0015_SW Auxiliardosierleis‐ grau Abb. 14: Belegung am Kabel tung / Auxiliarfrequenz * bei Identcode-Merkmal "Steuerungsvariante": 3 Zur Hierarchie der Funktionen und Betriebsarten - siehe Funktionsbeschreibung.

  • Seite 35: Buchse "Dosierüberwachung

    Installieren, elektrisch Elektrische Schnittstelle Angabe Wert Einheit Spannung bei offenen Kontakten Eingangswiderstand 10 kΩ Ansteuerung über: potenzialfreier Kontakt (Last: 0,5 mA bei 5 V) oder Halbleiterschalter (Restspannung < 0,7 V) P_BE_0016_SW Abb. 15: Belegung an der Pumpe Funktion 3-adriges Kabel Masse GND schwarz Minimum Vorwarnung...

  • Seite 36: Relais

    Sensorsignal blau Masse GND schwarz P_DE_0012_SW Abb. 20: Belegung am Kabel 9.2.5 Relais 9.2.5.1 Relaisfunktionen gamma/ X GMXa Identcode Bezeichnung Spannung, max. Strom, max. Verhalten Relaisart bei Nachrüstung, standardmäßig kein Relais Störmelderelais Wechsler NC 230 V Störmelderelais +...
  • Seite 37 Installieren, elektrisch Das Störmelderelais ist nachrüstbar und nach Stecken der Relaisplatine funktionsfähig - siehe Ergänzungsanleitung "Relais nachrüsten". Das Verhalten ist ab Werk programmiert. Wird eine andere Schaltfunktion „Relais“ umprogrammiert werden. gewünscht, kann die Pumpe im Menü Das Relais ist nachrüstbar und nach Stecken der Relaisplatine funktions‐ fähig.

  • Seite 38: Ausgang "Stromausgang Plus Relais" (Identcode C)

    Installieren, elektrisch Elektrische Schnittstelle für Relaisausgang Störmelderelais: Angabe Wert Einheit Kontaktbelastung, max. bei 24 V und 50/60 Hz: P_SI_0044 Abb. 23: Belegung am Kabel Mechanische Lebensdauer, min.: 20 000 000 Schalt‐ spiele für Halbleiterschalter Taktgeberrelais: Angabe Wert Einheit Restspannung max. bei I = 1 µA 0,4 V off max...
  • Seite 39 Installieren, elektrisch Elektrische Schnittstelle für Stromausgang Angabe Wert Einheit Leerlaufspannung: P_SI_0044 Strombereich: 4 ... 20 mA Abb. 25: Belegung am Kabel Ripple, max.: 80 μA ss Bürde, max.: 250 Ω für Halbleiterschalter ("Relais"): Angabe Wert Einheit Restspannung max. bei I = 1 µA 0,4 V off max...

  • Seite 40: Grundsätzliches Zum Einstellen

    Grundsätzliches zum Einstellen Grundsätzliches zum Einstellen Beachten Sie zur Ergänzung die Übersichten „Bedien-/ – Einstellübersicht“ und "Bedienmenü gamma/ X, gesamt" im Anhang und Kap. "Geräteübersicht und Steuerele‐ mente" - „Steuerelemente“. Die Pumpe verlässt das Menü und kehrt in eine Dauer‐ –...
  • Seite 41 Grundsätzliches zum Einstellen [Menü] drücken. Um das Einstellen abzuschließen: die Taste „Menü“ über die Taste [Menü] Alternativ: 15 s warten oder das „Ende“ verlassen. oder über Eingabe bestätigen [Clickwheel] kurz drücken. ð Die Software springt in den nächsten Menüpunkt oder zurück in das Menü...

  • Seite 42: Einstellbare Größen Überprüfen

    Grundsätzliches zum Einstellen Um gegebenfalls die Ziffern nochmals zu durchlaufen (z.B. wegen einer falschen Ziffer), auf der letzten Ziffer nochmals die Taste [Ansaugen] drücken - siehe Abb. oben, Punkt c). ð Nun kann man nochmals von Neuem beginnen. Einstellbare Größen bestätigen [Clickwheel] 1x drücken.

  • Seite 43: Einstellen / „Menü

    „Menü“ Einstellen / „Menü“ Einstellen / Beachten Sie zur Ergänzung die Übersichten „Bedien-/ – Einstellübersicht“ und "Bedienmenü gamma/ X, gesamt" im Anhang und Kap. "Geräteübersicht" - „Steuerele‐ mente“. Die Pumpe verlässt das Menü und kehrt in eine Dauer‐ – anzeige zurück, falls Sie die Taste [Menü] drücken oder 60 s lang keine Taste drücken.
  • Seite 44 „Menü“ Einstellen / „Manual“ 11.2.1.1 „Menü / Informationen è Einstellungen è Betriebsart è Manual“ „Manual“ ermöglicht Ihnen, die Pumpe von Hand zu Die Betriebsart betreiben. Die Dosierleistung bzw. die Hubfrequenz und die Hublänge lassen sich in den Daueranzeigen dieser Betriebsart einstellen. „Kontakt“...
  • Seite 45 „Menü“ Einstellen / Beispieltabelle Faktor Impulse (Reihenfolge) Hubanzahl (Reihenfolge) Übersetzung* 99,99 99,99 1,50 1,50 (1 / 2) 1,25 1,25 (1 / 1 / 1 / 2) Untersetzung** 0,50 0,10 0,01 0,25 0,40 2,5 (3 / 2) (1 / 1) 0,75 1,33 (2 / 1 / 1) (1 / 1 / 1) * Erläuterung zu Übersetzung...
  • Seite 46 „Menü“ Einstellen / „Charge“ 11.2.1.3 „Menü / Informationen è Einstellungen è Betriebsart è Charge ...“ è „Charge“ ermöglicht Ihnen, große Dosiermengen vorzu‐ Die Betriebsart wählen. Sie können als Hubanzahl keine Brüche, nur ganze Zahlen vorwählen (Zahlen von 1 bis 99 999). [Clickwheel] auslösen, falls Sie vorher in Die Hübe können Sie durch das „Push“...
  • Seite 47 „Menü“ Einstellen / „4 - 20 mA“ Bei 4 mA steht die Pumpe – Bei 20 mA arbeitet die Pumpe mit maximaler Hubfrequenz. Bei Stromsignalen unter 3,8 mA erscheint eine Fehlermeldung und die Pumpe stoppt (z.B. bei Kabelbruch). „Lineare Kurve“ Auf dem LCD-Schirm erscheint das Symbol „Lineare Kurve“.

  • Seite 48: Automatik

    „Menü“ Einstellen / I [mA] I [mA] B0089 Abb. 31: Frequenz-Strom-Diagramm für a) Unteres Seitenband, b) Oberes Seitenband „Oberes Seitenband“ Über diese Verarbeitungsart können Sie eine Dosierpumpe über das Stromsignal ansteuern wie in dem Diagramm oben gezeigt. „Unteres Alles funktioniert entsprechend der Verarbeitungsart Seitenband“...

  • Seite 49: Dosierung

    „Menü“ Einstellen / 11.2.4 Dosierung „Menü / Informationen è Einstellungen è Dosierung è ...“ „Druckhub“ 11.2.4.1 „Menü / Informationen è Einstellungen è Dosierung è Druckhub ...“ è „Einstellungen“ - „Druckhub“ können Sie den zeitlichen Ver‐ Im Submenü lauf des Dosierstromes der Pumpe genau an die Bedürfnisse der jewei‐ ligen Anwendung anpassen.
  • Seite 50 „Menü“ Einstellen / Einstellung „Dosierung“ maximale Hubfrequenz H/min Normal – Das Verlangsamen beim Saughub führt zu einer gerin‐ geren Hubfrequenz und damit auch zu einer geringeren Dosierleistung. Im Falle ausgasender Dosiermedien verhindert der langsame Saughub Kavitation und Ausgasen und erhöht dadurch die Dosiergenauigkeit ( b) u. c) ).

  • Seite 51: Kalibrieren

    „Menü“ Einstellen / Gleichzeitig mit der Druckstufe sinkt der Abschaltdruck der permanent aktiven Überdrucküberwachung - siehe . Nenndrücke in Abhängigkeit von der Größe der Fördereinheiten und den Druckstufen Druckstufe / Größe För‐ dereinheit 1602 2002 1604 2504 1009 0708 0715 0414 0424 „Überwachen“...
  • Seite 52 „Menü“ Einstellen / Genauigkeit der Kalibrierung 1 Normalerweise muss die Pumpe nicht kalibriert werden. Die Pumpe kann aber kalibriert werden, falls viskose Dosier‐ medien verwendet werden oder eine besonders große Genauigkeit gewünscht wird. Genauigkeit der Kalibrierung 2 Die Kalibrierung wird ungenau, falls diese Bedingungen nicht eingehalten werden: 30 % Hublänge nicht unterschreiten.

  • Seite 53: System

    „Menü“ Einstellen / Nach einer angemessenen Anzahl von Hüben (mindestens 200) die Pumpe mit dem [Clickwheel] stoppen. „Kalibrieren beendet“ . Er fordert ð Es erscheint der Menüpunkt zum Eingeben der Kalibriermenge auf. Die geförderte Dosiermenge ermitteln (Differenz Ausgangsmenge - Restmenge im Messzylinder). „Kalibrieren beendet“...

  • Seite 54: Druck-Einheit

    „Menü“ Einstellen / 11.2.6.3 Druck-Einheit „Menü / Informationen è Einstellungen è System è Druck-Einheit ...“ è „Druck-Einheit“ können Sie eine andere Einheit für den Im Submenü Druck wählen. 11.2.7 Ein/Ausgänge „Menü / Informationen è Einstellungen è Ein/Ausgänge è ...“ „Ein/Ausgänge“ verzweigt sich in folgende Submenüs: Das Menü...
  • Seite 55 „Menü“ Einstellen / gamma/ X, GMXa Relais, physisch, und voreingestellt auf ... Identcode-Merkmal Relais, physisch Voreingestellt auf ... 1 x Wechsler 230 V – 8 A Störmelderelais, abfallend 2 x Schließer 24 V – 100 mA Störmelderelais, abfallend, und Takt‐...
  • Seite 56 „Menü“ Einstellen / „Membranbruch“ 11.2.7.4 „Menü / Informationen è Einstellungen è Ein/Ausgänge Membranbruch è ...“ è Die Einstellmöglichkeiten für die Funktion „Membranbruch“ gibt es nur dann, falls ein Membranbruchmelder elektrisch installiert ist. Das Symbol für Membran erscheint „Membranbruch“ können Sie wählen, ob die Pumpe bei Im Submenü...

  • Seite 57: Entlüftung

    „Menü“ Einstellen / „Niveau-Fehler“ kann man auswählen, ob die Pumpe bei Ein‐ Im Menü gangskontaktsignal "anziehend (NO)" oder "abfallend (NC)" auf „Niveau- Fehler“ geht. 11.2.7.9 „Uhrzeit“ „Einstellungen è Uhrzeit è ...“ „Uhrzeit“ können Sie unter „Einstellen“ die Uhrzeit einstellen. Im Menü Um eine Ziffer zu verstellen, den Drehsteller verwenden.
  • Seite 58 Entlüftung" verfügt (nachrüstbar), kann die Pumpe über ein Entlüftungsre‐ lais entlüftet werden. Es gibt 2 Hardware-Möglichkeiten die Druckseite automatisch zu entlüften: über das Entlüftungsmodul von ProMinent in der Fördereinheit. über eine kundenseitig ausgeführte Entlüftungsmöglichkeit der Druck‐ leitung. „Entlüftung“ kann auf 4 Arten ausgelöst werden: Die Funktion „Aus“...

  • Seite 59: Ansaugzeit

    „Menü“ Einstellen / Falls die Pumpe während der Entlüftungsprozedur in den Zustand "Stop" gebracht wird, springt die Pumpensteuerung sofort auf Phasen 5. und 6. - siehe oben. Damit wird die Entlüftungsprozedur definiert abgebrochen. Sobald der Zustand "Stop" aufgehoben wird, beginnt die Entlüftungspro‐ zedur von vorne.

  • Seite 60: Verwaltungsfunktionen Für Anweisungen

    „Menü“ Einstellen / 1 - Anweisung (Programmzeile) anlegen 2 - Auslösendes Ereignis und Zeitpunkt auswählen 3 - Aktion und Wert auswählen 4 - Anweisung prüfen 5 - Gegebenenfalls die nächste Anweisung anlegen 11.3.2.1 Verwaltungsfunktionen für Anweisungen Zum Verwalten der Anweisungen (Programmzeilen) gibt es diese Verwal‐ tungsfunktionen: „Neu“...

  • Seite 61: Fertige Anweisung Prüfen

    „Menü“ Einstellen / Aktion Wert Hublänge * 2 Halt Frequenz Liter/h *1 Hübe/h *2 Relais 1 Relais 2 „Automatik“ verfügbar - siehe Kap. *1: nur in der Betriebsart „Einstellungen“ - „Automatik“ *2: nur verfügbar, falls klassisch / herkömmlich dosiert wird. 11.3.2.5 Fertige Anweisung prüfen Die Pumpe zeigt die fertige Anweisung (Programmzeile) an, sobald man...

  • Seite 62: Passwort

    „Menü“ Einstellen / Auswahl Punkt ① Punkt ② „keinen“ „ Menü sperren“ „Alles sperren“ Dauer- anzeige Pumpe stoppen / starten STOP STOP START START Ansaugen Charge starten (nur in Betriebsart "Batch") Fehler quittieren Einstellbare Größen prüfen Direkt veränderbare Größen ändern Einstell- modus B0598...

  • Seite 63: Membranwechsel-Position

    „Menü“ Einstellen / Die Werte wurden ab der Inbetriebnahme der Pumpe, dem letzten Kalib‐ rieren oder dem letzten Löschen hochgezählt. „Membranwechsel-Position“ 11.4.4 „Menü / Informationen è Service è Membranwechsel-Position ...“ è „Auf Wechselposition“ in die "Wech‐ Hier kann man die Schubstange mit selposition"...

  • Seite 64: Bedienen

    Bedienen Bedienen WARNUNG! Brandgefahr bei brennbaren Medien Nur bei brennbaren Medien: Sie können zusammen mit Sau‐ erstoff anfangen zu brennen. – Beim Befüllen und Entleeren der Fördereinheit muss ein Fachmann dafür sorgen, dass das Dosiermedium nicht mit Luft in Berührung kommt. Dieses Kapitel beschreibt alle Bedienmöglichkeiten in einer Daueranzeige (Oben im schwarzen Balken sind mehrere Symbole und die Druckan‐...
  • Seite 65 Bedienen Auflistung der direkt veränderbaren Größen: Dosierleistung Hubfrequenz Hublänge Faktor Kontaktmenge Charge Dosierzeit Konzentration Einstellübersicht gamma/ X Dauer- anzeige Pumpe stoppen / starten STOP STOP START START Ansaugen Charge starten (nur in Betriebsart "Batch") Fehler quittieren Einstellbare Größen prüfen Direkt veränderbare Größen ändern Einstell- modus B0598...

  • Seite 66: Wartung

    Wartung Wartung WARNUNG! Vor einem Versenden der Pumpe unbedingt die Sicherheits‐ hinweise und Angaben im Kapitel "Lagern, Transportieren und Auspacken" beachten! WARNUNG! Brandgefahr bei brennbaren Medien Nur bei brennbaren Medien: Sie können zusammen mit Sau‐ erstoff anfangen zu brennen. – Beim Befüllen und Entleeren der Fördereinheit muss ein Fachmann dafür sorgen, dass das Dosiermedium nicht mit Luft in Berührung kommt.
  • Seite 67 Wartung P_G_0054_SW Abb. 36: Die Leckagebohrung Fördereinheiten mit Entlüftungsventil: Intervall Wartungsarbeit Vierteljährlich* Zusätzlich: Den festen Sitz der Bypass-Leitung an der Fördereinheit überprüfen. Den festen Sitz des Entlüftungsventils überprüfen. Die Druck- und Bypass-Leitung auf Knickstellen untersuchen. Die Funktion des Entlüftungsventils prüfen. * bei normaler Beanspruchung (ca.

  • Seite 68: Reparieren

    WARNUNG! Gefahr eines Stromschlags Unautorisierte Reparaturen im Inneren der Pumpe können z.B. zu einem Stromschlag führen. Deshalb dürfen Reparaturen im Inneren der Pumpe nur über eine ProMinent-Niederlassung oder -Vertretung abgewickelt werden, insbesondere folgende: – Beschädigte Netzanschlussleitungen ersetzen – Sicherungen austauschen –...

  • Seite 69: Ventile Reinigen

    Reparieren 14.1 Ventile reinigen Warnung vor Fehlfunktion Die Explosionszeichnungen im Anhang für die Arbeiten zu Hilfe nehmen.

  • Seite 70: Dosiermembran Tauschen

    Reparieren 14.2 Dosiermembran tauschen Falls nötig, Schutzmaßnahmen ergreifen. Sicherheitsdatenblatt des Dosiermediums beachten. Auslaufen von Dosiermedium verhindern. Die Anlage drucklos machen. Die Fördereinheit entleeren (die Fördereinheit auf den Kopf stellen und das Dosiermedium auslaufen lassen; mit einem geeigneten Medium nachspülen; bei gefährlichen Dosiermedien die Förderein‐ heit gründlich spülen!).
  • Seite 71 Reparieren Probeweise die neue Membran (3) bis zum Anschlag auf die Antriebsachse schrauben - das muss gelingen, sonst dosiert die Pumpe später nicht exakt! Die Membran (3) wieder abschrauben. Die Kopfscheibe (4) auf das Pumpengehäuse (6) aufsetzen. VORSICHT! – Die Leckagebohrung muss in der späteren Ein‐ baulage der Pumpe nach unten zeigen - siehe Abbildung in Kapitel "Wartung"! –...

  • Seite 72: Membranbruchmelder Reinigen

    Reparieren 14.3 Membranbruchmelder reinigen WARNUNG! Warnung vor unbemerktem Austreten von Dosiermedium Nach dem Auslösen des Membranbruchmelders können ihn Rückstände von Dosiermedium stören. – Nach einem Auslösen den Membranbruchmelder rei‐ nigen und testen. Zuerst die Membran der Fördereinheit austauschen - siehe oben! Den Membranbruchmelder herausschrauben - Gabelschlüssel SW 14 erlaubt.

  • Seite 73: Funktionsstörungen Beheben

    Funktionsstörungen beheben Funktionsstörungen beheben Sicherheitshinweise WARNUNG! Warnung vor gefährlichem oder unbekanntem Dosiermedium Falls ein gefährliches oder unbekanntes Dosiermedium ver‐ wendet wurde: Es kann bei Arbeiten an der Pumpe an den hydraulischen Teilen austreten. – Vor Arbeiten an der Pumpe passende Schutzmaß‐ nahmen ergreifen (wie z.B.

  • Seite 74: Störmeldungen

    Funktionsstörungen beheben Fehlerbeschreibung Ursache Abhilfe Personal Grüne LED-Anzeige Keine oder die falsche Netz‐ Vorgeschriebene Netzspannung gemäß Elektrofach‐ (Betriebsanzeige) leuchtet spannung liegt an. Spannungsangabe auf dem Typenschild kraft nicht. verwenden. 15.2 Störmeldungen Bei einer Störung: leuchtet die rote LED-Anzeige auf. erscheinen auf dem LCD-Schirm eine Meldung und ein Symbol. stoppt die Pumpe.

  • Seite 75: Warnmeldungen

    Saughub verlang‐ samen. Es erscheinen der Bezeichner Die Dosiermenge kann nicht Die Dosierparameter Fachper‐ „Ungültige Dosiermenge“ . dosiert werden. anpassen. sonal die Meldung 15.4 Alle anderen Fehler Wenden Sie sich bitte an die für Sie zuständige ProMinent-Niederlassung oder Vertretung!

  • Seite 76: Außer Betrieb Nehmen

    Außer Betrieb nehmen Außer Betrieb nehmen Außer Betrieb nehmen WARNUNG! Gefahr durch Chemikalienreste In der Fördereinheit und am Gehäuse befinden sich nach dem Betrieb normalerweise Chemikalienreste. Diese Chemi‐ kalienreste könnten Personen gefährlich werden. – Vor einem Versenden oder dem Transportieren müssen unbedingt die Sicherheitshinweise in Lagern, Transpor‐...
  • Seite 77 Außer Betrieb nehmen Die Fördereinheit mit einem geeigneten Medium spülen; bei gefähr‐ lichen Dosiermedien den Dosierkopf gründlich spülen! Entsorgen VORSICHT! Umweltgefährdung durch Batterie In der Pumpe befindet sich eine Batterie, die in der Umwelt giftig wirken kann. – Die Batterie von den restlichen Teilen trennen. –...

  • Seite 78: Technische Daten

    Technische Daten Technische Daten 17.1 Leistungsdaten gamma/ X mit 200 Hüben/Minute und 100 % Hublänge Mindest-Förderleistung Anschluss‐ Saughöhe** Ansaug‐ Max. Vor‐ größe höhe**** druck Saug‐ bei maximalem Gegendruck seite äÆ x iÆ ml/Hub m WS m WS gamma/ X 2002 2,05 0,17 1602...

  • Seite 79: Genauigkeiten

    Technische Daten 17.2 Genauigkeiten 17.2.1 Standard-Fördereinheit Angabe Wert Einheit Leistungsbandbreite der Baureihe -5 ... +10 % * Reproduzierbarkeit ±2 % ** * - bei max. Hublänge und max. Betriebsdruck für alle Werkstoffausfüh‐ rungen ** - bei gleichbleibenden Verhältnissen und mind. 30 % Hublänge 17.2.2 Selbstentlüftende Fördereinheit Da die selbstentlüftende Fördereinheit bei ausgasenden Medien und im...

  • Seite 80: Werkstoffangaben

    FKM = Fluorkautschuk. Pumpe Gehäuseteile: Polyphenylenether (PPE mit Glasfaser) 17.5 Elektrische Daten Ausführung: 100 - 230 V ±10 %, 50/60 Hz, Parameter gamma/ X GMXa Nennleistung**, ca. 25 W 30 W Strom I eff 0,24 ... 0,13 A 0,3 ... 0,17 A Spitzenstrom 3,5...

  • Seite 81: Temperaturen

    Technische Daten 17.6 Temperaturen Pumpe, kpl. Angabe Wert Einheit Lager- und Transporttemperatur: -20 ... +60 °C Umgebungstemperatur bei Funktion -10 ... +45 °C (Antrieb u. Steuerung): Medientemperatur: -10 °C ... siehe nachfolgende Tabelle Fördereinheit Werkstoffausführung Langzeitig Kurzzeitig * 45 °C 100 °C 45 °C 60 °C...

  • Seite 82: Versandgewicht

    Technische Daten Dosierbehälter und Befestigungsplatten Abstand zwischen Saug- und Druckanschluss Abstand zwischen den Anschlüssen und den Befestigungslöchern der Pumpe Abstand zwischen den Befestigungslöchern der Pumpe Gleiche Verwendbarkeit von Zubehörteilen wie Druckhalteventil, Mehrfunktionsventil und Spüleinrichtung Beständigkeitskompatibilität, durch Äquivalenz der verwendeten Werkstoffe der Fördereinheiten Nicht gewährleistet ist die Kompatibilität zur Baureihe gamma/ L bei diesen Punkten : Außenabmessungen der Pumpe...

  • Seite 83: Explosionszeichnungen Und Bestellinformationen

    Explosionszeichnungen und Bestellinformationen Explosionszeichnungen und Bestellinformationen 18.1 Explosionszeichnungen Fördereinheit gamma/ X 1602 - 1604 PP_2 P_G_0032_SW Abb. 38...
  • Seite 84 Explosionszeichnungen und Bestellinformationen Ersatzteile Fördereinheit gamma/ X 1602 - 1604 PP_2 Pos. Bezeichnung Anschluss-Set Druckventil Membran Saugventil Fördereinheit gamma/ X 1602 PP_2 PPE2 PPB2 PPT2 Fördereinheit 1050931 1050900 1050942 Ersatzteilset 1001646 1001654 1023109 Membrane 1000246 1000246 1000246 Fördereinheit gamma/ X 1604 PP_2 PPE2 PPB2 PPT2...
  • Seite 85 Explosionszeichnungen und Bestellinformationen Fördereinheit gamma/ X 0708 (1009) - 0220 (0424) PP_2 P_G_0033_SW Abb. 39 Ersatzteile Fördereinheit gamma/ X 0708 (1009) - 0220 (0424) PP_2 Pos. Bezeichnung Anschluss-Set Druckventil Membran Saugventil...
  • Seite 86 Explosionszeichnungen und Bestellinformationen Fördereinheit gamma/ X 0708 (1009) PPE2 PPB2 PPT2 PP_2 Fördereinheit 1050933 1050902 1050944 Ersatzteilset 1001648 1001656 1023111 Membrane 1000248 1000248 1000248 Fördereinheit gamma/ X 0414 (0715) PPE2 PPB2 PPT2 PP_2 Fördereinheit 1050934 1050903 1050945 Ersatzteilset 1001649 1001657 1023112 Membrane 1000249...
  • Seite 87 Explosionszeichnungen und Bestellinformationen Fördereinheit gamma/ X 0245 PP ohne Entlüftung P_G_0034_SW Abb. 40 Ersatzteile Fördereinheit gamma/ X 0245 PP ohne Entlüftung Pos. Bezeichnung Anschluss-Set Druckventil Membran Saugventil...
  • Seite 88 Explosionszeichnungen und Bestellinformationen Fördereinheit gamma/ X 0245 ohne Ent‐ lüftung Fördereinheit 1050936 1050925 1050947 Ersatzteilset 1051097 1051086 1051130 Membrane 1045443 1045443 1045443 Fördereinheit gamma/ X 1602 - 2504 NP mit und ohne Entlüftung P_G_0035_SW Abb. 41...
  • Seite 89 Explosionszeichnungen und Bestellinformationen Ersatzteile Fördereinheit gamma/ X 1602 - 2504 NP mit und ohne Entlüftung Pos. Bezeichnung Anschluss-Set Druckventil Membran Saugventil Fördereinheit gamma/ X 2002 mit und ohne Entlüftung Fördereinheit 1050965 1050948 1050982 mit Entlüftung Fördereinheit 1050971 1050954 1050988 ohne Entlüf‐ tung Ersatzteilset 1001715...
  • Seite 90 Explosionszeichnungen und Bestellinformationen Fördereinheit gamma/ X 0708 (1009) - 0220 (0424) NP mit und ohne Entlüftung P_G_0036_SW Abb. 42 Ersatzteile Fördereinheit gamma/ X 0708 (1009) - 0220 (0424) NP mit und ohne Entlüftung Pos. Bezeichnung Anschluss-Set Druckventil Membran Saugventil...
  • Seite 91 Explosionszeichnungen und Bestellinformationen Fördereinheit gamma/ X 0708 (1009) mit und ohne Entlüftung Fördereinheit 1050967 1050950 1050984 mit Entlüftung Fördereinheit 1050973 1050956 1050990 ohne Entlüftung Ersatzteilset 1001717 1001725 1023111 Membrane 1000248 1000248 1000248 Fördereinheit gamma/ X 0414 (0715) mit und ohne Entlüftung Fördereinheit 1050968 1050951...
  • Seite 92 Explosionszeichnungen und Bestellinformationen Fördereinheit gamma/ X 0245 NP mit und ohne Entlüftung P_G_0037_SW Abb. 43 Ersatzteile Fördereinheit gamma/ X 0245 NPT mit und ohne Entlüftung Pos. Bezeichnung Anschluss-Set Druckventil Membran Saugventil...
  • Seite 93 Explosionszeichnungen und Bestellinformationen Fördereinheit gamma/ X 0245 mit und ohne Entlüftung Fördereinheit 1050970 1050953 1050987 mit Entlüftung Fördereinheit 1050976 1050959 1050993 ohne Entlüftung Ersatzteilset 1051119 1051108 1051130 Membrane 1045443 1045443 1045443...
  • Seite 94 Explosionszeichnungen und Bestellinformationen Fördereinheit gamma/ X 1602 - 1604 PVT mit Entlüftung P_G_0038_SW Abb. 44 Ersatzteile Fördereinheit gamma/ X 1602 - 1604 PVT mit Entlüftung Pos. Bezeichnung Anschluss-Set Druckventil Membran Saugventil...
  • Seite 95 Explosionszeichnungen und Bestellinformationen Fördereinheit gamma/ X 1602 mit Entlüf‐ tung Fördereinheit 1050994 Ersatzteilset 1023109 Membrane 1000246 Fördereinheit gamma/ X 1604 mit Entlüf‐ tung Fördereinheit 1050995 Ersatzteilset 1035332 Membrane 1034612...
  • Seite 96 Explosionszeichnungen und Bestellinformationen Fördereinheit gamma/ X 0708 (1009) - 0220 (0424) PVT mit Entlüftung P_G_0039_SW Abb. 45 Ersatzteile Fördereinheit gamma/ X 0708 (1009) - 0220 (0424) PVT mit Entlüftung Pos. Bezeichnung Anschluss-Set Druckventil Membran Saugventil...
  • Seite 97 Explosionszeichnungen und Bestellinformationen Fördereinheit gamma/ X 0708 (1009) mit Entlüftung Fördereinheit 1050996 Ersatzteilset 1023111 Membrane 1000248 Fördereinheit gamma/ X 0414 (0715) mit Entlüftung Fördereinheit 1050997 Ersatzteilset 1023112 Membrane 1000249 Fördereinheit gamma/ X 0220 (0424) mit Entlüftung Fördereinheit 1050998 Ersatzteilset 1051129 Membrane 1045456...
  • Seite 98 Explosionszeichnungen und Bestellinformationen Fördereinheit gamma/ X 0245 PVT ohne Entlüftung P_G_0034_SW Abb. 46 Ersatzteile Fördereinheit gamma/ X 0245 PVT ohne Entlüftung Pos. Bezeichnung Anschluss-Set Druckventil Membran Saugventil...
  • Seite 99 Explosionszeichnungen und Bestellinformationen Fördereinheit gamma/ X 0245 ohne Ent‐ lüftung Fördereinheit 1050999 Ersatzteilset 1051130 Membrane 1045443 Fördereinheit gamma/ X 1604 - 0220 (0424) PV HV, für hochviskose Dosierme‐ dien P_G_0049_SW P_G_0049_SW Abb. 47...
  • Seite 100 Explosionszeichnungen und Bestellinformationen Ersatzteile Fördereinheit gamma/ X 1604 - 0220 (0424) PV HV, für hochviskose Dosiermedien Pos. Bezeichnung Anschluss-Set mit Schlauchtülle Membran Fördereinheit gamma/ X 1604 PV HV Fördereinheit 1051000 Ersatzteilset 1035342 Membrane 1034612 Fördereinheit gamma/ X 0708 (1009) PV HV Fördereinheit 1051001 Ersatzteilset...
  • Seite 101 Explosionszeichnungen und Bestellinformationen Fördereinheit gamma/ X 1602 - 1604 TTT P_G_0041_SW Abb. 48 Ersatzteile Fördereinheit gamma/ X 1602 - 1604 TTT Pos. Bezeichnung Anschluss-Set Druckventil Membran Saugventil...
  • Seite 102 Explosionszeichnungen und Bestellinformationen Fördereinheit gamma/ X 1602 Fördereinheit 1051016 Ersatzteilset 1001739 Membrane 1000246 Fördereinheit gamma/ X 1604 Fördereinheit 1051017 Ersatzteilset 1035331 Membrane 1034612...
  • Seite 103 Explosionszeichnungen und Bestellinformationen Fördereinheit gamma/ X 0708 (1009) - 0220 (0424) TTT P_G_0042_SW Abb. 49 Fördereinheit gamma/ X 0708 (1009) - 0220 (0424) TTT Pos. Bezeichnung Anschluss-Set Druckventil Membran Saugventil...
  • Seite 104 Explosionszeichnungen und Bestellinformationen Fördereinheit gamma/ X 0708 (1009) Fördereinheit 1051018 Ersatzteilset 1001741 Membrane 1000248 Fördereinheit gamma/ X 0414 (0715) Fördereinheit 1051019 Ersatzteilset 1001742 Membrane 1000249 Fördereinheit gamma/ X 0220 (0424) Fördereinheit 1051020 Ersatzteilset 1051151 Membrane 1045456...
  • Seite 105 Explosionszeichnungen und Bestellinformationen Fördereinheit gamma/ X 0245 TTT P_G_0043_SW Abb. 50 Ersatzteile Fördereinheit gamma/ X 0245 TTT Pos. Bezeichnung Anschluss-Set Druckventil Membran Saugventil...
  • Seite 106 Explosionszeichnungen und Bestellinformationen Fördereinheit gamma/ X 0245 Fördereinheit 1051021 Ersatzteilset 1051152 Membrane 1045443 Fördereinheit gamma/ X 1602 - 2504 SST P_G_0044_SW Abb. 51...
  • Seite 107 Explosionszeichnungen und Bestellinformationen Ersatzteile Fördereinheit gamma/ X 1602 - 2504 SST Pos. Bezeichnung Anschluss-Set Druckventil Membran Saugventil Fördereinheit gamma/ X 1602 (2002) Fördereinheit 1051004 Ersatzteilset 1001731 Membrane 1000246 Fördereinheit gamma/ X 1604 (2504) Fördereinheit 1051005 Ersatzteilset 1035331 Membrane 1034612...
  • Seite 108 Explosionszeichnungen und Bestellinformationen Fördereinheit gamma/ X 0708 (1009) - 0220 (0424) SST P_G_0045_SW Abb. 52 Ersatzteile Fördereinheit gamma/ X 0708 (1009) - 0220 (0424) SST Pos. Bezeichnung Anschluss-Set Druckventil Membran Saugventil...
  • Seite 109 Explosionszeichnungen und Bestellinformationen Fördereinheit gamma/ X 0708 (1009) Fördereinheit 1051006 Ersatzteilset 1001733 Membrane 1000248 Fördereinheit gamma/ X 0414 (0715) Fördereinheit 1051007 Ersatzteilset 1001734 Membrane 1000249 Fördereinheit gamma/ X 0220 (0424) Fördereinheit 1051008 Ersatzteilset 1051139 Membrane 1045456...
  • Seite 110 Explosionszeichnungen und Bestellinformationen Fördereinheit gamma/ X 0245 SST P_G_0046_SW Abb. 53 Ersatzteile Fördereinheit gamma/ X 0245 SST Pos. Bezeichnung Anschluss-Set Druckventil Membran Saugventil...
  • Seite 111 Explosionszeichnungen und Bestellinformationen Fördereinheit gamma/ X 0245 Fördereinheit 1051009 Ersatzteilset 1051140 Membrane 1045443 Fördereinheit gamma/ X 1602 - 1604 PP SEK und 1602 - 1604 NP SEK, selbstent‐ lüftend P_G_0047_SW Abb. 54...
  • Seite 112 Explosionszeichnungen und Bestellinformationen Pos. Teil 1, 9, 10 Anschluss-Set Entlüftungsventil Druckventil Membran Saugventil Fördereinheiten Bestell-Nr. PPE SEK 1602 1050937 1604 1050938 PPB SEK 1602 1050926 1604 1050927 Fördereinheiten Bestell-Nr. NPE SEK 1602 1050977 1604 1050978 NPB SEK 1602 1050960 1604 1050961 Ersatzteilsets für Typ: Werkstoffausführung...
  • Seite 113 Explosionszeichnungen und Bestellinformationen Fördereinheit gamma/ X 0708 (1008) - 0220 (0420) PP / NP SEK, selbstentlüf‐ tend P_G_0048_SW Abb. 55...
  • Seite 114 Explosionszeichnungen und Bestellinformationen Pos. Teil 1, 9, 10 Anschluss-Set Entlüftungsventil Druckventil Membran Saugventil Fördereinheiten Bestell-Nr. PPE SEK 0708 / 1009 1050939 0414 / 0715 1050940 0220 / 0424 1050941 PPB SEK 0708 / 1009 1050928 0414 / 0715 1050929 0220 / 0424 1050930 Fördereinheiten Bestell-Nr.

  • Seite 115: Bestellinformationen

    Membran für Typ: Bestell-Nr. 0708 1000248 0413 1000249 0220 1045456 18.2 Bestellinformationen Relais Nachrüstsatz Bestell-Nr. Störmelderelais: 1050643 Störmelde-/Taktgeberrelais: 1050654 Weitere Fundstellen Weitere Informationen zu Ersatzteilen, Zubehör und Optionen befinden sich in: den Explosionszeichnungen dem Identcode unter www.prominent.com dem ProMinent Produktkatalog...

  • Seite 116: Maßblätter

    Maßblätter Maßblätter Die Maße von Maßblatt und Pumpe bzw. Montagefuß – vergleichen. Die Maßangaben sind in mm. – Maßblatt gamma/ X Montagefuß P_G_0065_SW 40082099 Abb. 56...
  • Seite 117 Maßblätter Maßblatt gamma/ X, Werkstoffausfüh‐ rungen PPE, PPB, PPT P_G_0055_SW 40129808 Abb. 57 gamma/ X M70 gamma/ X M85 1602 1009 - 0708 0424 - 220 1604 0715 - 0414 0245 ØA C (mit Entlüf‐ tungsventil) C (ohne Entlüf‐ tungsventil)
  • Seite 118 Maßblätter Maßblatt gamma/ X, Werkstoffausfüh‐ rungen NPE, NPB, NPT P_G_0056_SW 40129858 Abb. 58 gamma/ X M70 gamma/ X M85 1602 1009 - 0708 0424 - 220 1604 0715 - 0414 0245 ØA C (mit Entlüf‐ tungsventil) C (ohne Entlüf‐ tungsventil)
  • Seite 119 Maßblätter Maßblatt gamma/ X, Werkstoffausführung P_G_0057_SW 40129862 Abb. 59 gamma/ X M70 gamma/ X M85 1602 1009 - 0708 0424 - 220 1604 0715 - 0414 0245 ØA C (mit Entlüf‐ tungsventil) C (ohne Entlüf‐ tungsventil)
  • Seite 120 Maßblätter Maßblatt gamma/ X, Werkstoffausführung PVT HV P_G_0060_SW 40129872 Abb. 60 gamma/ X M70 gamma/ X M85 1009 - 0708 0424 - 220 1604 0715 - 0414 ØA...
  • Seite 121 Maßblätter Maßblatt gamma/ X, Werkstoffausführung P_G_0061_SW 40129872 Abb. 61 gamma/ X M70 gamma/ X M85 1602 1009 - 0708 0424 - 220 1604 0715 - 0414 0245 ØA...
  • Seite 122 Maßblätter Maßblatt gamma/ X, Werkstoffausführung P_G_0062_SW 40129874 Abb. 62 gamma/ X M70 gamma/ X M85 1602 1009 - 0708 0424 - 220 1604 0715 - 0414 0245 ØA...
  • Seite 123 Maßblätter Maßblatt gamma/ X, Werkstoffausführung PPB SEK P_G_0058_SW 40129864 Abb. 63 gamma/ X M70 gamma/ X M85 1602 1009 - 0708 0424 - 220 1604 0715 - 0414 ØA...
  • Seite 124 Maßblätter Maßblatt gamma/ X, Werkstoffausführung NPB SEK P_G_0059_SW 40129871 Abb. 64 gamma/ X M70 gamma/ X M85 1602 1009 - 0708 0424 - 220 1604 0715 - 0414 ØA...

  • Seite 125: Diagramme Zum Einstellen Der Dosierleistung

    Diagramme zum Einstellen der Dosierleistung Diagramme zum Einstellen der Dosierleistung GMXa 1604 GMXa 1602 C [l/h] f [%] C [l/h] f [%] 200 1/min 200 1/min 180 1/min 180 1/min 160 1/min 160 1/min 140 1/min 140 1/min 120 1/min...
  • Seite 126 Diagramme zum Einstellen der Dosierleistung GMXa 2504 GMXa 0220 C [l/h] f [%] C [l/h] f [%] 200 1/min 200 1/min 180 1/min 180 1/min 160 1/min 160 1/min 140 1/min 140 1/min 120 1/min 120 1/min 100 1/min 100 1/min...
  • Seite 127 Diagramme zum Einstellen der Dosierleistung GMXa 0245 GMXa 0424 C [l/h] f [%] C [l/h] f [%] 200 1/min 200 1/min 180 1/min 180 1/min 160 1/min 160 1/min 140 1/min 140 1/min 120 1/min 120 1/min 100 1/min 100 1/min...

  • Seite 128: Eg-Konformitätserklärung Für Maschinen

    Auszug aus der EG-Konformitätserklärung Bezeichnung des Produktes: Dosierpumpe, Baureihe Gamma/ X Produkttyp: GMXa _ _ _ _ _ _ _ _ _ _ _ _ U _ _ Y _ 0 Y = 0, 3, 4, 5 Serien-Nr.: siehe Typenschild am Gerät Einschlägige EG-Richtlinien:...

  • Seite 129: Bedien-/ Einstellübersicht Gamma/ X

    Bedien-/ Einstellübersicht gamma/ X Bedien-/ Einstellübersicht gamma/ X Dauer- anzeige Pumpe stoppen / starten STOP STOP START START Ansaugen Charge starten (nur in Betriebsart "Batch") Fehler quittieren Einstellbare Größen prüfen Direkt veränderbare Größen ändern Informationen Einstellungen Betriebsart Automatik Hublänge Dosierung Kalibrieren System Ein/Ausgänge...
  • Seite 130 Bedien-/ Einstellübersicht gamma/ X Service Sprache B0606...

  • Seite 131: Bedienmenü Gamma/ X, Gesamt

    Bedienmenü gamma/ X, gesamt Bedienmenü gamma/ X, gesamt 1. Ebene Informationen Versionen Hardware Software HMI-Version Identcode Seriennummer Uhrzeit Datum Max. Dosierleistung Max. Dosierfre‐ quenz *2 Einschaltzähler Gesamtbetriebs‐ dauer Gesamtdosier‐ menge *1 Gesamthubzahl *2 Aktuelle Hubmenge Einstellungen Betriebsart Manual Kontakt Speicher Dosiervolumen *1 Faktor *2 Speicher...
  • Seite 132 Bedienmenü gamma/ X, gesamt 1. Ebene Saughub normal Druckstufe x bar Überwachen Lufteinschluss Inaktiv Warnung Fehler Meldung Überdruck Warnung Fehler Kompensation aktiv inaktiv Kalibrieren Kalibrieren starten Kalibrieren beendet Ergebnis Kalibrie‐ rung System Dosierkopf Kein Dosierkopf 0245 Volumen-Einheit Liter Gallonen Druck-Einheit Ein/Ausgänge Auxiliardosierleis‐...
  • Seite 133 Bedienmenü gamma/ X, gesamt 1. Ebene Relais 2 Relaistyp Inaktiv Fehler Warnung Warnung + Fehler Pumpe aktiv Dosiermenge Hubtakt Dosierung / Charge Entlüftung Extern Polarität anziehend (NO) abfallend (NC) Durchflussüberwa‐ Flow Control Toleranz / Hübe chung Aktivierung bei Auxiliar Membranbruch Inaktiv Warnung Fehler...
  • Seite 134 Bedienmenü gamma/ X, gesamt 1. Ebene Timer einstellen Anzeigen Anweisung 01 Init Ändern Anweisung2 Stündlich Löschen … Täglich (Mo-So) Werktäglich1 (Mo- Werktäglich2 (Mo- Wochenende (Sa- Wöchentlich Monatlich Alles löschen Nein Service Zugriffsschutz Keinen Menü sperren Alles sperren Passwort 0000 Zähler löschen Hubzähler Mengenzähler Kontaktspeicher...

  • Seite 135: Daueranzeigen Und Nebenanzeigen

    Daueranzeigen und Nebenanzeigen Daueranzeigen und Nebenanzeigen...
  • Seite 136 Daueranzeigen und Nebenanzeigen...

  • Seite 137: Index

    Index Index Druck ........50 1, 2, 3 ... Druck-Einheit .
  • Seite 138 Index Installieren elektrisch ..... . . 32 Installieren, hydraulisch ..... . 25 Passwort .
  • Seite 139 Index Über diese Pumpe ......7 Warnmeldung ......16, 36 Überwachen .
  • Seite 140 ProMinent GmbH Im Schuhmachergewann 5-11 69123 Heidelberg Deutschland Telefon: +49 6221 842-0 Telefax: +49 6221 842-612 E-Mail: info@prominent.com Internet: www.prominent.com 984587, 1, de_DE © 2015...
