Aktuelle Chargennummer. Die Chargennummer wird mit jeder Charge aus jedem Rezept
erhöht.
9.
Pegelanzeige des Steuerausgangs (nur Auto-Modus), siehe Kapitel 9 Abschnitt 3.4.
10. Aktuelle Phase des Rezepts.
11. Aktuelle Rezeptnummer und Name und erlaubt Zugang zum Rezeptbildschirm im
Bedienermodus.
12. Feuchtezielwert des aktuellen Rezepts.
13. Aktueller Feuchtewert. Bei in Luft wird „LEER" angezeigt.
14. Prozessstatus.
15. Datum und Uhrzeit.
16. Mit „Auto-Loop-Anpassung" können die Parameter des Modus „AUTO" angepasst werden
(siehe Kapitel 9 Abschnitt 3.3).
17. Schaltet bei dem im Hauptdisplay angezeigten Einheiten zwischen dem Feuchtewert und
den unskalierten Sensorwerten um.
18. „Zielwert aktualisieren" ist freigegeben, wenn sich die aktuelle Mischung in der Phase
„Mischen abgeschlossen" befindet. Damit kann der Feuchtezielwert des aktuellen Rezepts
auf die Endfeuchte der aktuellen Charge aktualisiert werden.
19. Anzeigeleiste für den aktuellen Feuchtewert.
20. Gesamte Mischzeit der aktuellen Charge.
21. Hauptsteuertasten für den Mischzyklus. Starten, Pause, Fortsetzen, Abbruch, Korrektur
und Alarm quittieren. (Siehe Abbildung 7).
22. Anzeige der Nassmischzeit.
23. Anzeige der Vorbefeuchtungsmischzeit.
24. Anzeige der Hauptwasserzugabe.
25. Anzeige der Zugabe des Vorbefeuchtungswassers.
26. Anzeige der Trockenmischzeit.
27. Anzeige der ersten Mischzeit.
28. Menge der Wasserkorrektur.
29. Trockenmaterialgewicht der aktuellen Charge.
30. Graph zur Anzeige der letzten 100 Sekunden der Feuchte oder des nicht skalierten Werts.
Hauptsteuertasten
Alarm quittieren
Start

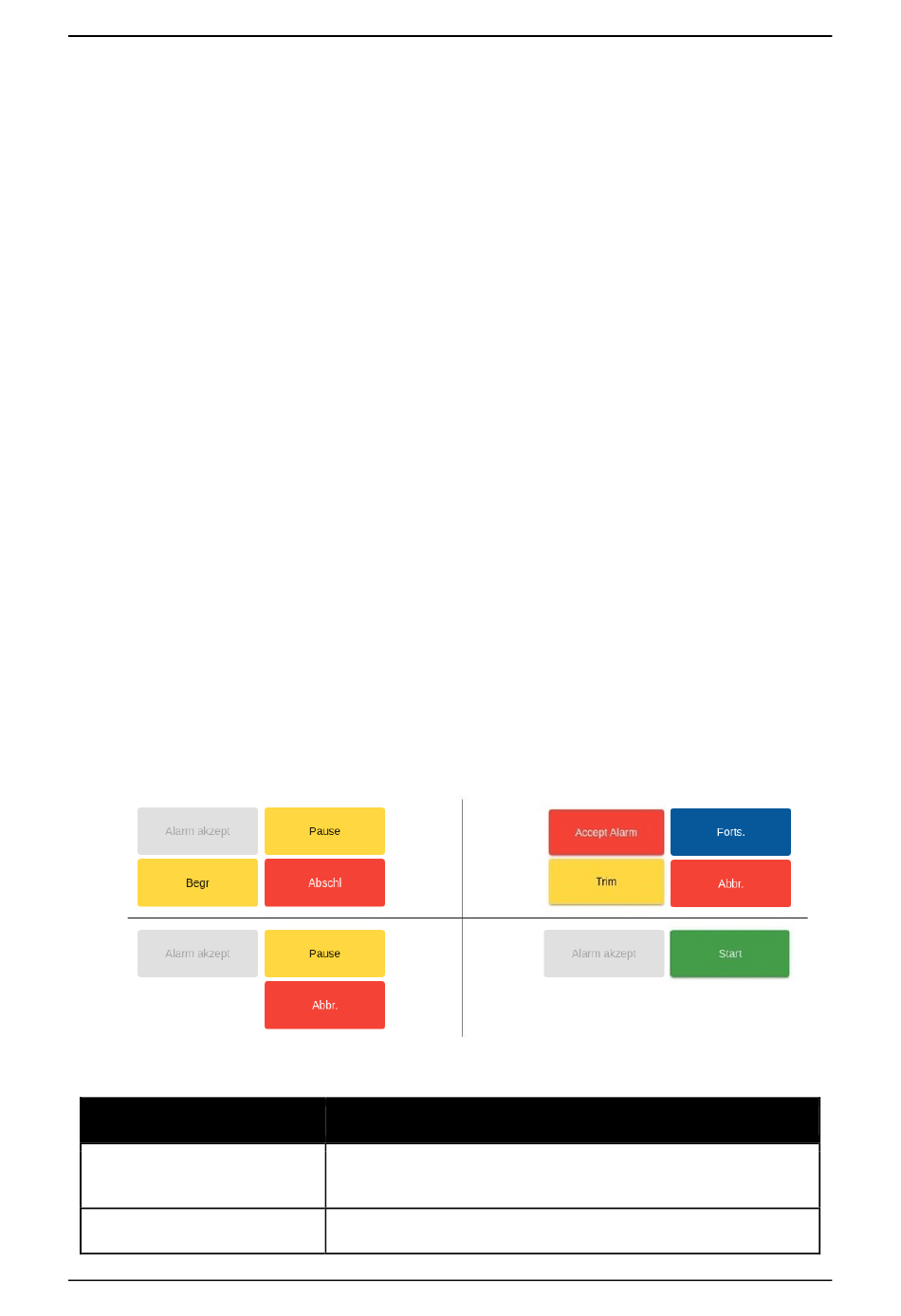

Abbildung 7:Tasten zur Steuerung des Mischzyklus
Beschreibung
Benutzerbestätigung, löscht die aktuelle Alarmmeldung aus dem
Display.
Startet den Hydro-Control-Zyklus.
Hydro-Control (HC07) Bedienungsanleitung HD1048de Version 1.1.0
Kapitel 2
17
