Kapitel 1
2 Einführung zum Hydro-Control
Der Hydro-Control (HC07) ist ein Computer mit Touchscreen, der unter dem Betriebssystem Linux
arbeitet. Er ist darauf ausgelegt, mit den Hydronix-Sensoren zu arbeiten. Das Gerät überwacht
den Feuchtigkeitsgrad in einem Prozess (üblicherweise in einem Mischer) und sendet Signale zur
Anpassung der Wasserzufuhr in den Prozess mithilfe von Wasserventilen.
Der Feuchtigkeitsgrad während des Prozesszyklus wird im Übersichtsbildschirm angezeigt, und
für das Einrichten der Rezepte im System stehen intuitive und einfach zu verwendende grafische
Werkzeuge zur Verfügung.
Über den integrierten seriellen RS232-Anschluss, Ethernet (Port 23) oder die optionale
Erweiterungsplatine lässt sich eine Kommunikation mit externen Systemen herstellen.
Erweiterungsplatine umfasst zudem zwei analoge Eingänge und zwei analoge Ausgänge.
RS232/Ethernet-Rezeptwahl (oder über digitale E/A)
Digitalausgänge
Chargen-
Steuerung
Digitaleingänge:
Start/Fortsetzen, Zement ein, Pause/Reset, Impulseingang für Wasserzähler, Wassertank voll, 8 optionale Eingänge zur Rezeptwahl
Digitalausgänge:
Grob Wasser (schaltet Grobventil ein), Fein Wasser (schaltet Feinventil ein), Admin, Vorbefeuchten abgeschlossen, Mischen abgeschlossen, Alarm, Wassertankbefüllung

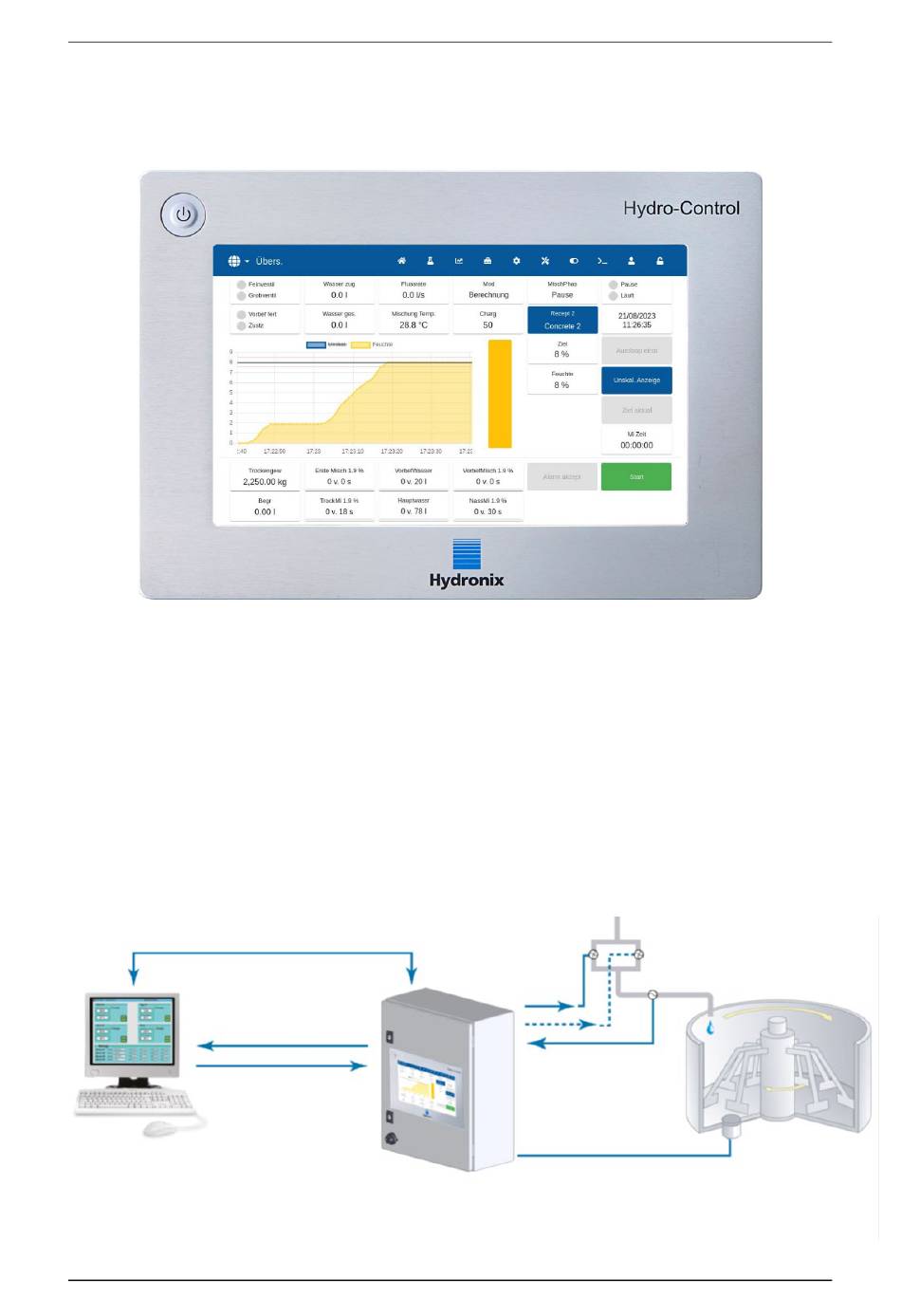

Abbildung 2: Beispiel zur Implementierung von Hydro-Control
12
Hydro-Control (HC07) Bedienungsanleitung HD1048de Version 1.1.0
Abbildung 1: Der Hydro-Control
Digitaleingänge
Hydro-Control
Fein
Grob
Ein/Aus
Ein/Aus
Wasserzähler
Zählt Liter/Gallonen
RS485
Einführung
Die
Hydro-Mix
oder
Hydro-Probe Orbiter
Sensor
