Kapitel 7
3 Anzeige der Mischkurve
Seite „Kurve"
Wählen Sie für den Zugang zu den Einzelheiten einer bestimmten Charge eine der Chargen aus
der Liste aus und drücken Sie dann die Taste „Mischkurve anzeigen" (die Taste kann nur gedrückt
werden, wenn ein Mischprotokoll durch Drücken auf die entsprechende Zeile ausgewählt worden
ist). Danach erscheint die Seite mit der Mischkurve (siehe Abbildung 42).
Diese Seite enthält eine grafische Darstellung des Feuchteverlaufs während des Mischzyklus.Sie
kann als Diagnosewerkzeug zur Überprüfung der Stabilität des Sensorsignals dienen.
Die Mischkurve zeigt auf einen Blick die Homogenität an jedem Punkt der Mischung. Außerdem
liefert sie visuelle Indikatoren der Homogenität zur Optimierung der Zykluszeit, z.B. am Ende der
Trocken- und Nassmischzeit, wo die Mischzeiten verkürzt werden können, ohne die abschließende
Qualität der Mischung zu beeinträchtigen.
Die Taste „Kalibriermischung" zeigt die Mischkurve an, mit der das angezeigte Rezept kalibriert
wurde. Diese Taste ist im Bildschirm „Mischkurve" bei Mischungen ohne zugeordnete
Kalibriermischung nicht verfügbar.
Die Taste „Kalibrieren" kalibriert das Rezept mit der Charge als Vorlage. Weitere Informationen
zu diesem Thema finden Sie unter Kapitel 8, Abschnitt 2.4: Überprüfung des Mischprotokolls und
Kapitel 9, Abschnitt 2.8: Kalibrieren im Modus „BERECHNET".
Mit der Taste „Mischprotokoll" kehren Sie zum Bildschirm „Mischprotokoll" zurück.
Die aufgezeichneten Einzelheiten des Prozesses können durch Drücken einer beliebigen Stelle
der Kurve aufgerufen werden (siehe Abbildung 42). Änderungen von Aktionen werden durch einen
Punkt auf der Kurve angezeigt. Die Einzelheiten erscheinen in einem Fenster neben dem
ausgewählten Punkt.
58
Hydro-Control (HC07) Bedienungsanleitung HD1048de Version 1.1.0

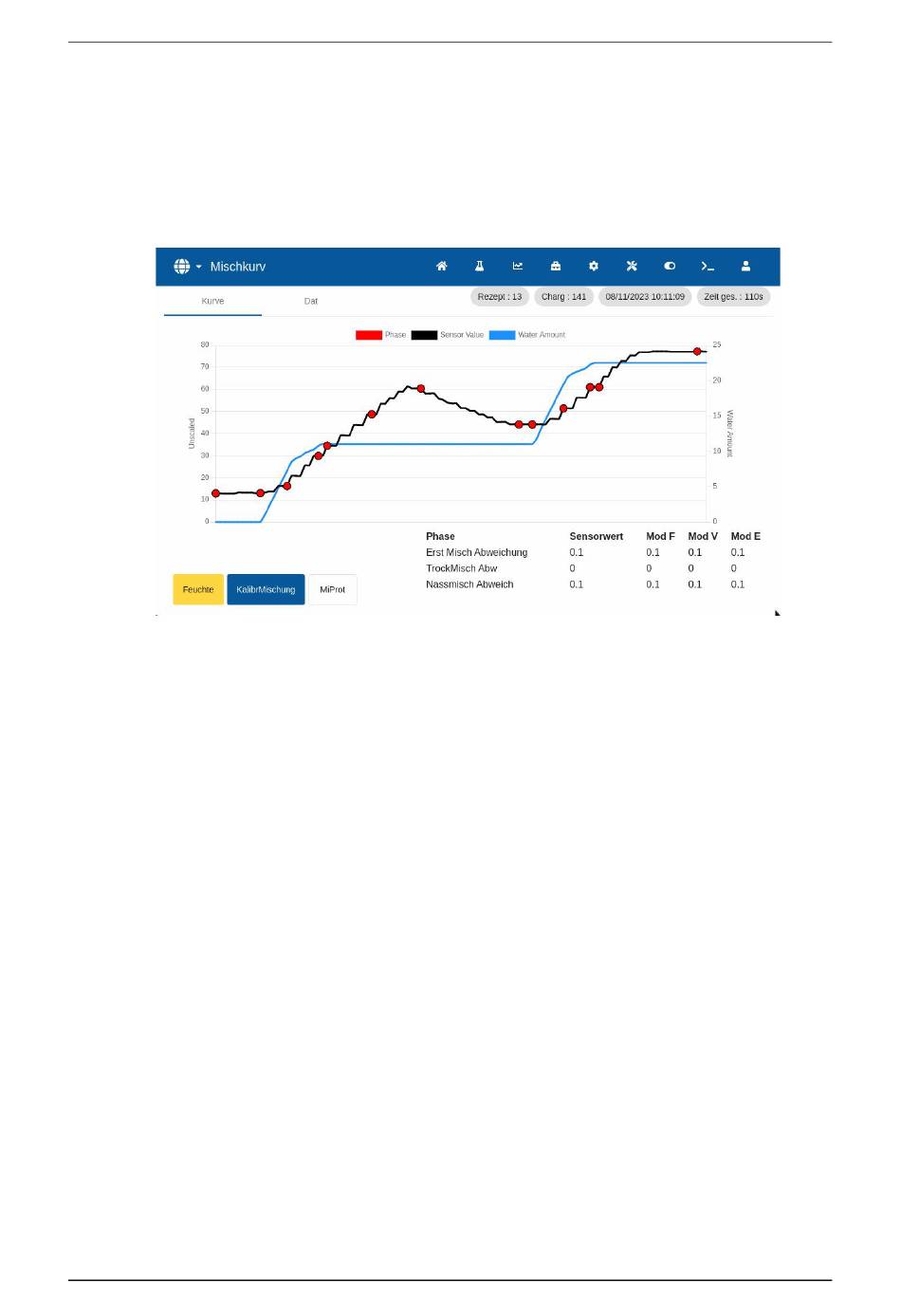

Abbildung 42: Bildschirm „Mischkurve"
Verwenden des Mischprotokolls
