Montage ROB 3000
Sicherheit
Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten.
Schwerwiegende Personen- und Sachschäden können die Folge sein.
▶
▶
▶

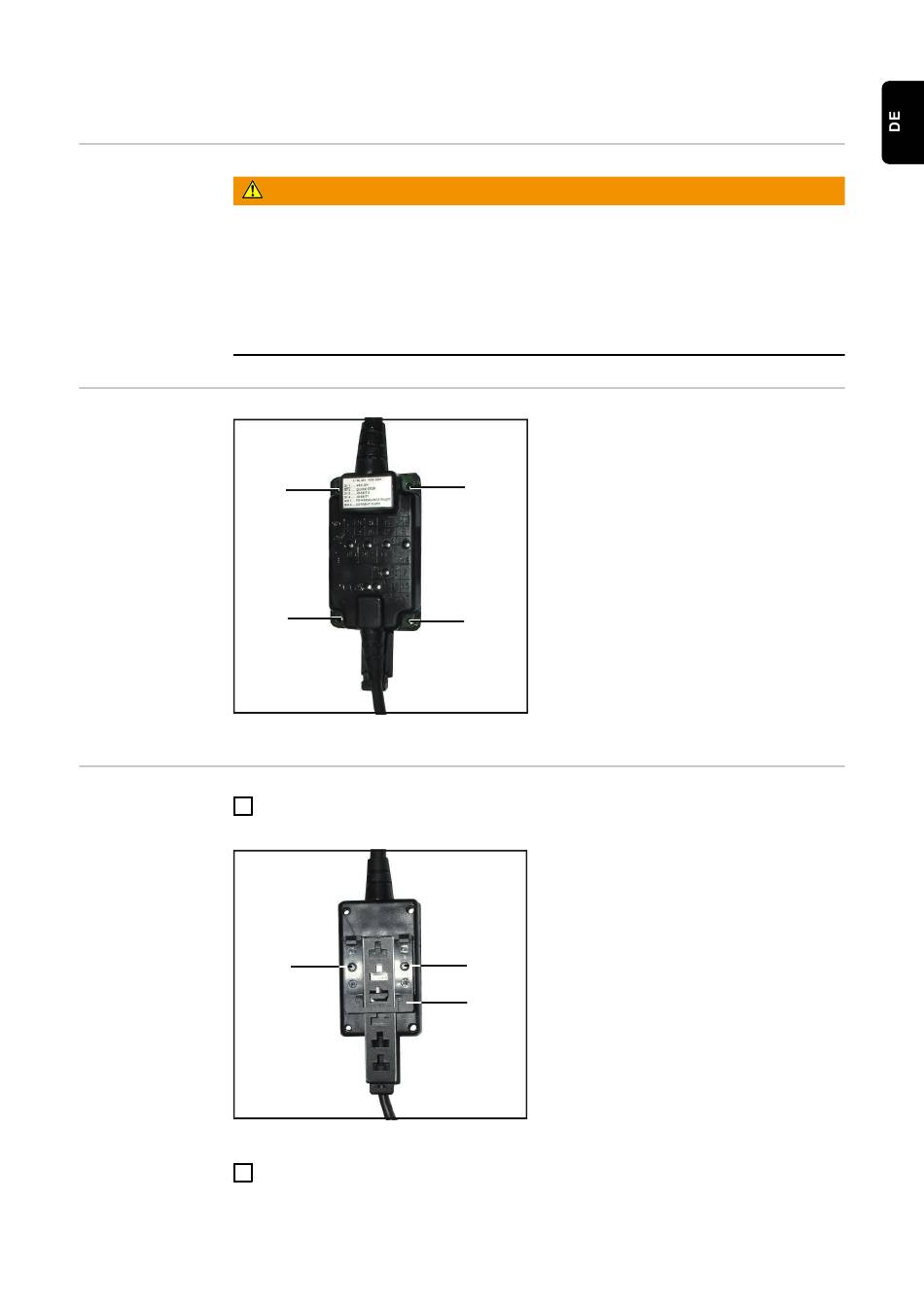

ROB 3000 durch
Montage-Bohrun-
gen befestigen
Montage-Bohrungen Ø 4,2 mm (0,17 in.)
ROB 3000 an Hut-
1
schiene befesti-
gen
Hutschienenaufnahme an ROB 3000 montieren
2
WARNUNG!
Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen nur von
geschultem Fachpersonal ausgeführt werden.
Dieses Dokument lesen und verstehen.
Sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere Sicher-
heitsvorschriften lesen und verstehen.
(1)
(1)
Beiliegende Hutschienenaufnahme (2) mit 2 Schrauben (3) am Roboterinterface
ROB 3000 befestigen.
(3)
Fixiernasen (4) der Hutschienenaufnahme an der Hutschiene (5) einhaken
WICHTIG! Bei Montage des ROB 3000
durch die Montage-Bohrungen (1) Folgen-
des beachten:
-
Nur geeignete Schrauben verwenden
(1)
(Bohrungsdurchmesser Ø 4,2 mm
(0,17 in.)
-
Immer mit 4 Schrauben gleichmäßig
befestigen
-
max. Anziehdrehmoment 0,4 Nm
HINWEIS! Schrauben nicht zu fest anzie-
(1)
hen. Zu hohes Anziehdrehmoment kann
das ROB 3000 beschädigen oder sogar
zum Bruch führen.
(3)
(2)
