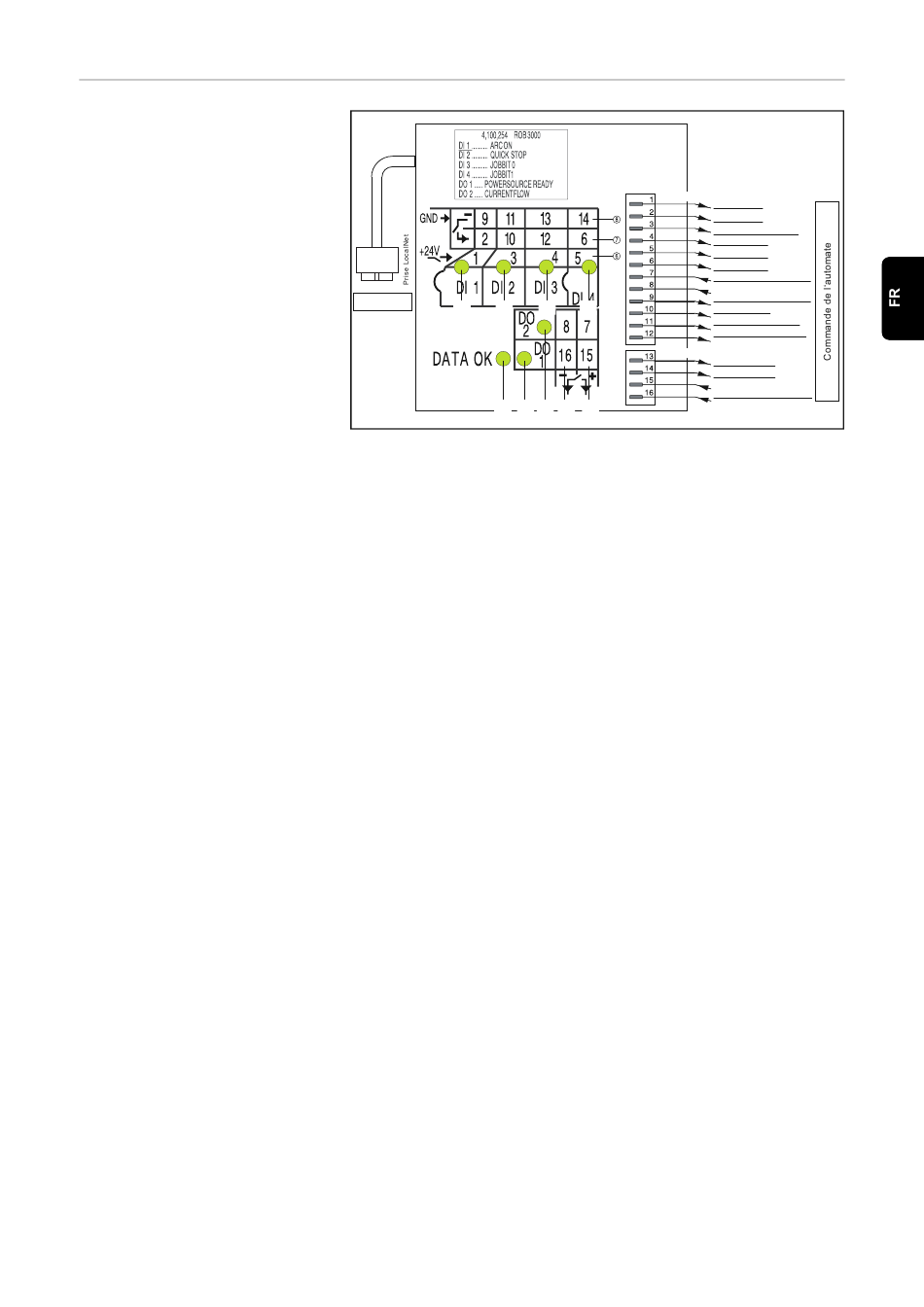

Indications et
connexions sur
l'interface robot
ROB 3000
Lorem ipsum
(1)
(6)
(7)
(8)
(11)
(12)
Générateur
(2)
Voyant DATA OK ... s'allume lorsque le ROB 3000 est connecté au LocalNet
et que le générateur de soudage est en circuit
Entrées numériques (HI), à la borne 1, avec commande externe 24 V
Important ! Il est également possible d'utiliser les entrées sans potentiel (7) au
lieu des entrées (6).
Entrées numériques sans potentiel (LO) à la borne 1
Prise de terre pour les entrées numériques activées au niveau HAUT (6) /
pour les entrées sans potentiel aux bornes 1 et 2
Sorties numériques aux bornes 1 et 2
Connexions pour l'alimentation en tension du signal des sorties numériques
aux bornes 1 et 2
ROB 3000
Dominos
Borne !
(3) (4) (5)
Borne 2
(1) (9) (10) (12) (11)
HI - ARC ON
LO - ARC ON
HI - ROBOTER READY
HI - JOB BIT 0
HI - JOB BIT 1
LO - JOB BIT 1
CURRENT FLOW SIGNAL
SUPPLY CURRENT FLOW
SIGNAL
GND - ARC ON
LO - ROBOTER READY
GND - ROBOTER READY
LO - JOB BIT 0
GND - JOB BIT 0
GND - JOB BIT 1
SUPPLY POWER SOURCE
READY
POWER SOURCE READY
43
