T e r m i n o l o g i e
H a u p t s c h a l t e r
Der Hauptschalter an der Vorderseite der Konsole dient zum Einschalten der Element-Konsole. Mit
einem separaten Netzschalter an der Rückseite der Konsole kann die Spannungsversorgung für
die internen Komponenten der Konsole unterbrochen werden.
W A R N U N G :
US B-Anschlüsse
An der Vorderseite der Konsole ist ein USB-Anschluss zum Anschließen von USB-Speichermedien
vorgesehen. Weitere USB-Anschlüsse an der Rückseite der Konsole dienen zum Anschließen von
Peripheriegeräten, wie beispielsweise einer alphanumerischen Tastatur, Drucker, Maus oder
Touchscreen-Steuerung für externe Monitore.
V O R S I C H T :
D i g i t a l s t e l l e r
Steuert die Intensität der gewählten Kreise proportional. Kann auch für Scroll- und Zoomfunktionen
in bestimmten Modi verwendet werden.
I E E E E t h e r n e t 8 0 2 . 3 - E t h e r n e t - A n s c h l u s s
Ethernet-Anschluss zum Anschließen an einen Netzwerk-Switch, Netzwerk-Gateways und
Zusatzgeräte.
®
L i t t l i t e s
Sie können Littlite-Pultleuchten an der Seite der Element-Konsole anschließen.
14
Vor dem Beginn von Servicearbeiten an der Element-Steuerkonsole ist
immer die Spannungsversorgung an der Rückseite der Konsole
auszuschalten und die Netzleitung abzuziehen.
Die USB-Anschlüsse sollten nicht zum Laden von Geräten wie Handys verwendet
werden.

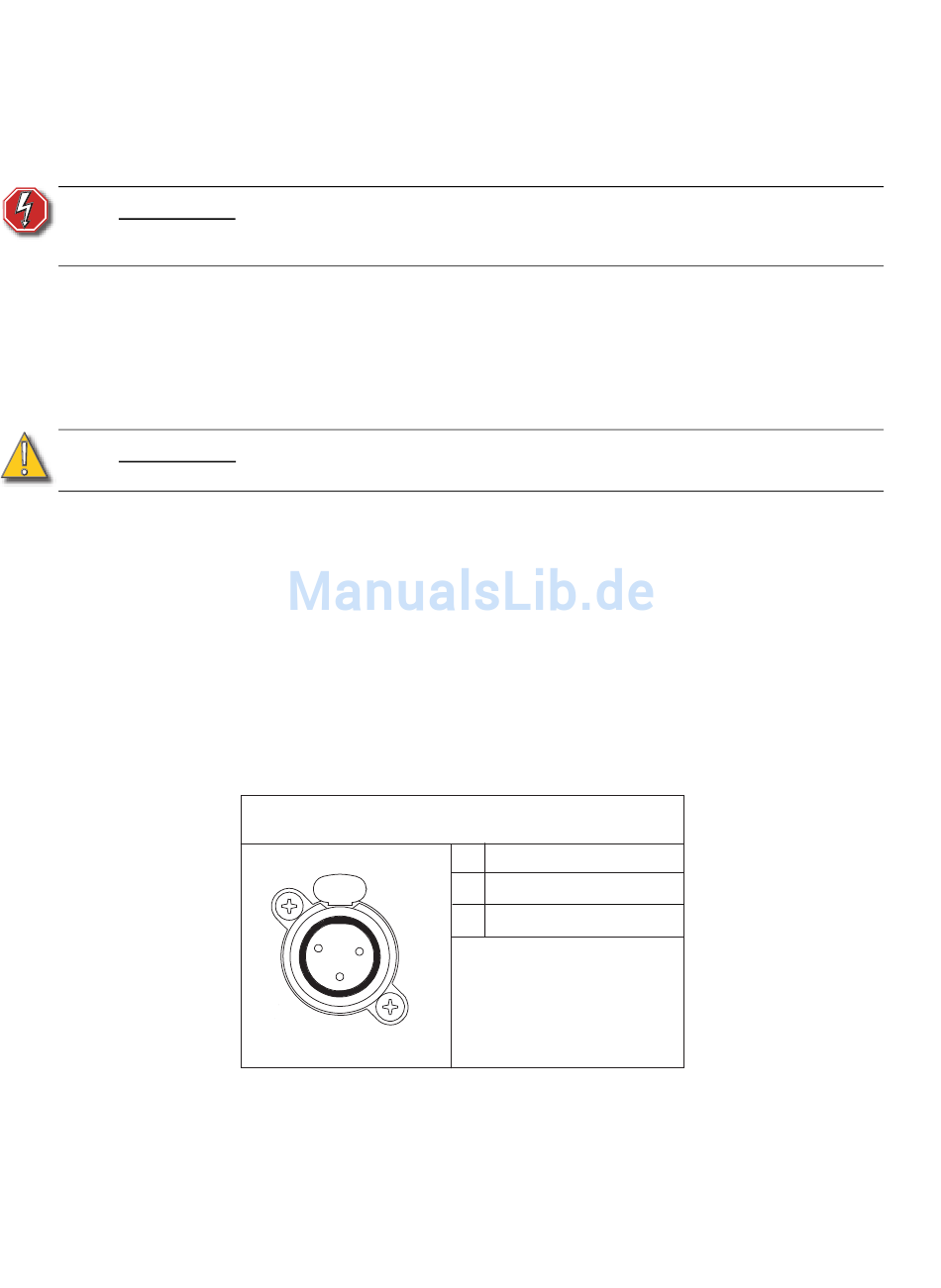

Steckerbelegung für Littlite XLR 3-poliger Buchsenstecker
DRÜCKEN
2
1
3
1
Gehäusemasse
2
Dimmerfuß
3
+12 V DC
Littlite zwischen Steckern
2 und 3 anschließen
Element-Benutzerhandbuch
