Lokale Ein/Ausgabe

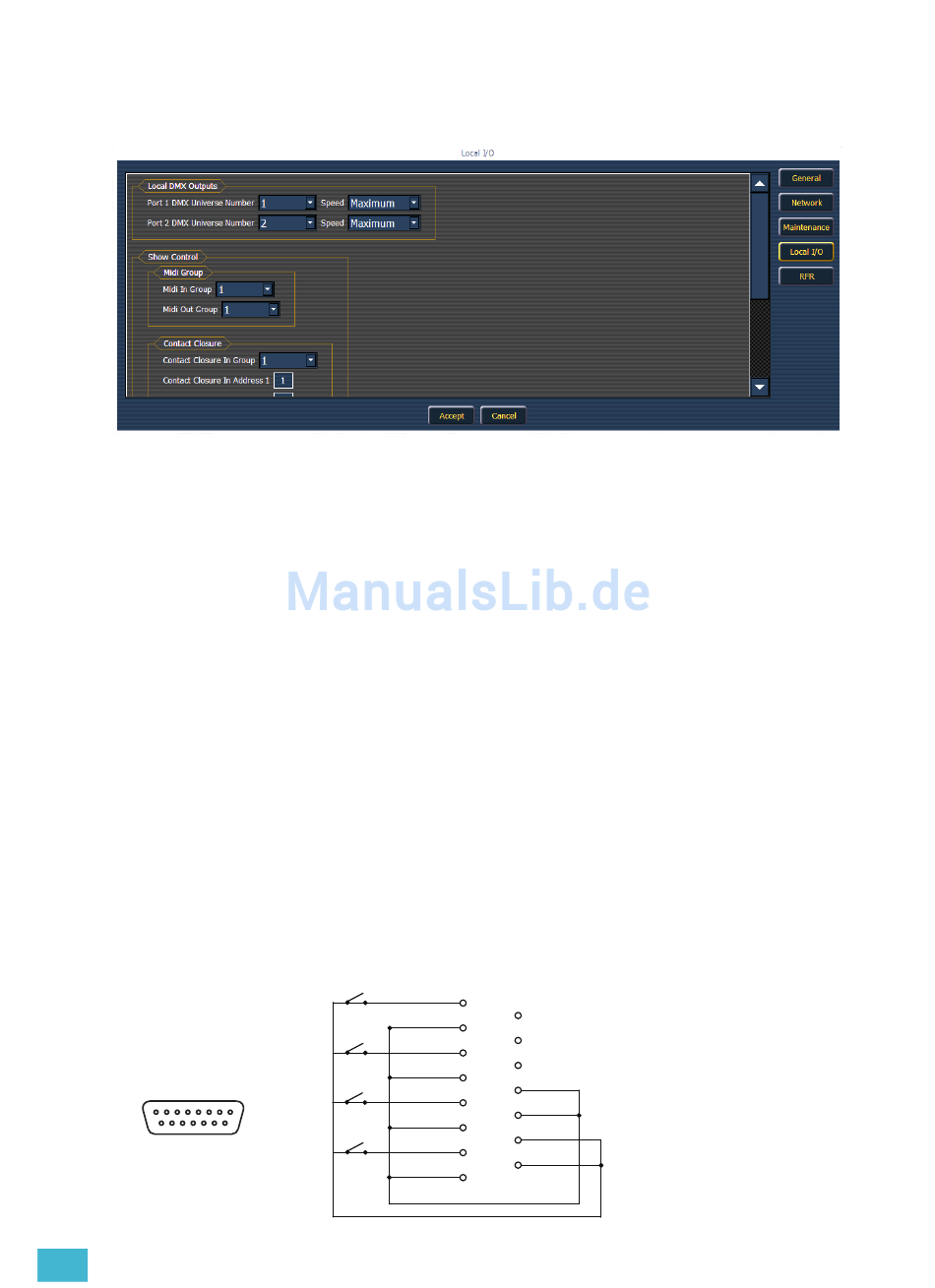

Über diesen Bildschirm können Sie die Anschlüsse auf der Rückseite der Element-Konsole
konfigurieren.
L o k a l e D M X - A n s c h l ü s s e
Hier können Sie die Universen und die Anschlussgeschwindigkeit für die beiden DMX-Anschlüsse
auf der Rückseite der Element-Konsole ändern. Die Universen können zwischen 1 und 64 liegen.
Vorgabeeinstellung ist Universum 1 beziehungsweise Universum 2 mit beiden Anschlüssen auf
maximale Geschwindigkeit (empfohlen).
S h o w C o n tr o l
MIDI
Hier können Sie die Gruppennummer für die MIDI In- und MIDI Out-Anschlüsse einstellen.
Die Gruppennummern können zwischen 1 und 32 liegen. Vorgabeeinstellung für beide
Anschlüsse ist 1.
S c h a l t k o n t a k t e ( F e r n a u s l ö s e r a n s c h l u s s )
Hier können Sie die Gruppen- und Address In-Werte für den Fernauslösereingang auf der
Rückseite der Element-Konsole einstellen.
R e l a i s - A u s g a n g ( F e r n a u s l ö s e r a n s c h l u s s )
Hier können Sie die Gruppen- und Address In-Werte für den Fernauslöseranschluss auf der
Rückseite der Element-Konsole einstellen.
Anschlussbelegung
Remote Trigger
(Fernauslösung)
8 7 6 5 4 3 2 1
15 14 13 12 11 10 9
B
Einführung in das Element-Konfigurationsprogramm
S1
1
+ Go
9
2
- Go
S2 10
3
+ Pause
11
4
- Pause
S3
12
Ground
5
+ Go Back
13
Ground
6
- Go Back
S4 14
7 + 12Vdc
+ Master 40
15
+ 12Vdc
8
- Master 40
229
