Angaben zum Produkt
2.13.3 Gerät mit horizontalem Anschluss-Set (Zubehör CS 10)
und Anschlussleitungen zum Pufferspeicher (Zubehör
CS 40)
> 20
6
5
F
E
D
C
B
A

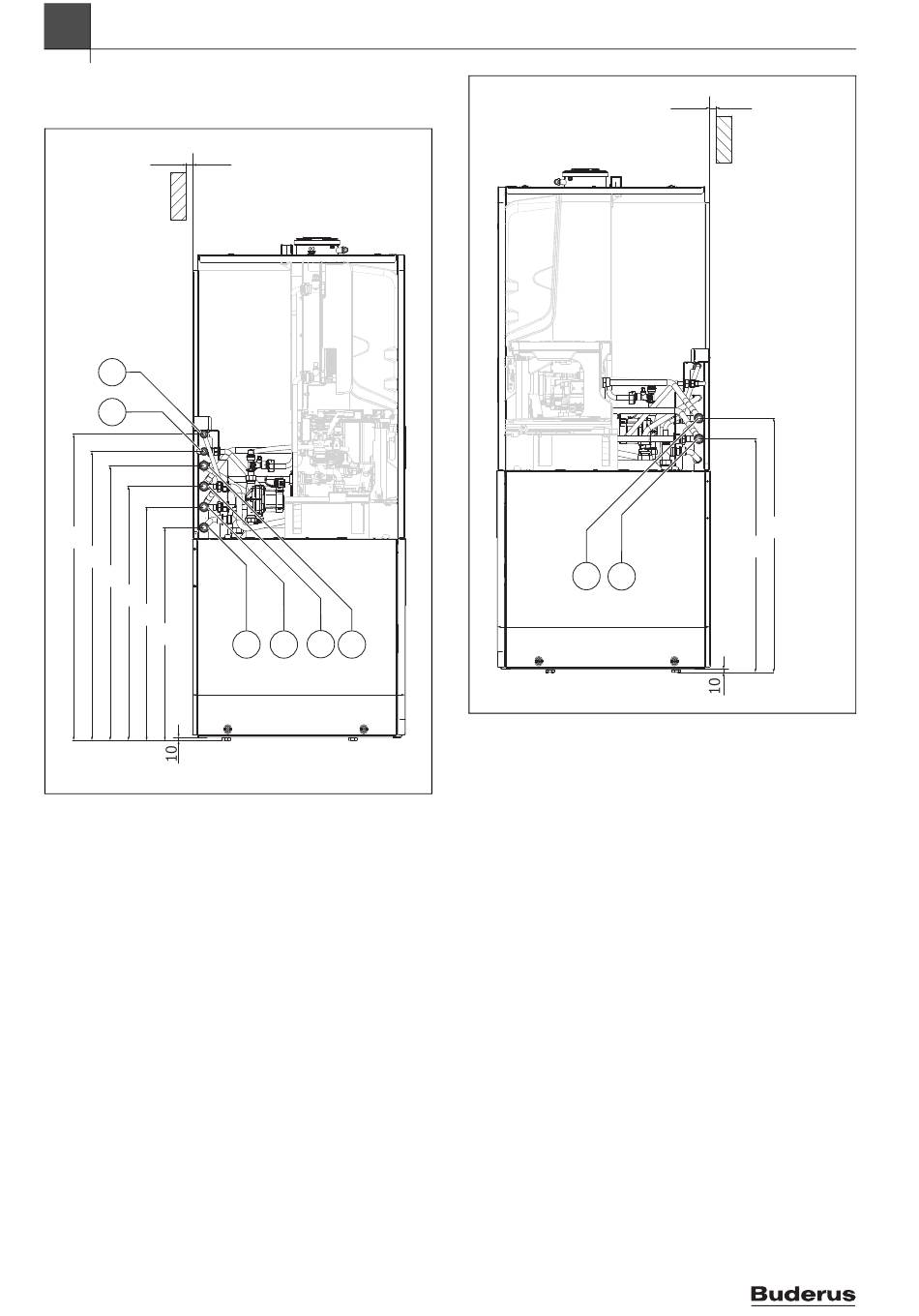

Bild 13 Ansicht von der linken Seite (Maße in mm)
[1] Kaltwasser R 3/4"
[2] Heizungsvorlauf R 3/4"
[3] Heizungsrücklauf R 3/4"
[4] Warmwasser R 3/4"
[5] Gas R 1/2"
[6] Zirkulation R 1/2"
A 671 mm
B 736 mm
C 801 mm
D 866 mm
E 911 mm
F 966 mm
16
4 3 2 1
670
0010037459-001
1
2
670
Bild 14 Ansicht von der rechten Seite (Maße in mm)
[1] Warmwasser vom Pufferspeicher R 3/4"
[2] Kaltwasser zum Pufferspeicher R 3/4"
B 736 mm
C 801 mm
Logamax plus – 6721824728 (2021/10)
> 20
C
B
0010037460-001
