Buderus Logamax plus GBH172i-24 T100S Installations- Und Wartungsanleitung Seite 93

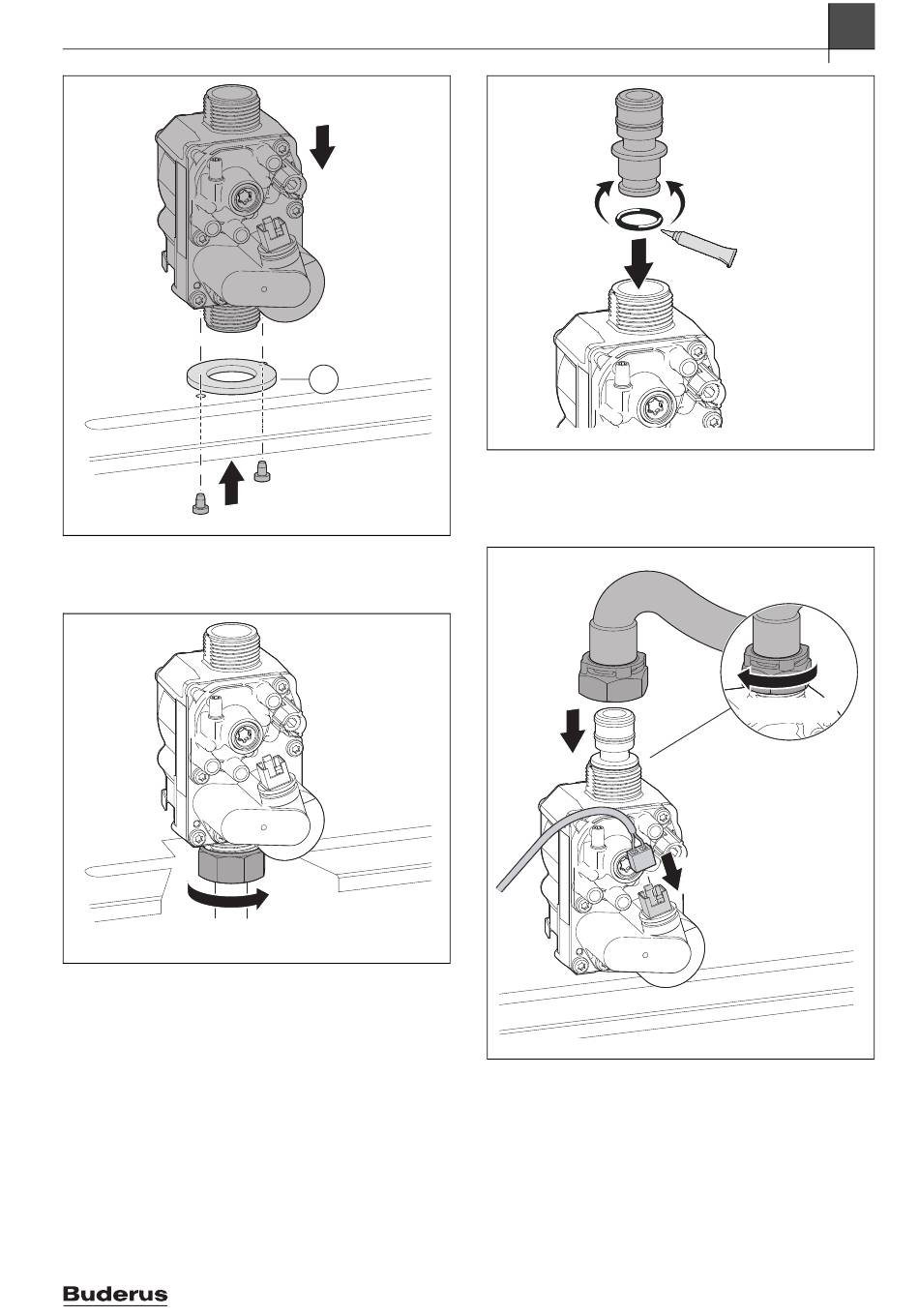

Bild 43 Gasarmatur einbauen
[1] 41 × 3
▶ Überwurfmutter unten mit maximal 30 + 10 Nm anziehen.
max. 30 + 10 Nm
Bild 44 Anzugsdrehmoment beachten
▶ Gasdrossel mit neuem O-Ring einsetzen.
Logamax plus – 6721824728 (2021/10)
1.
1
2.
0010037588-001
3.
0010037589-001
Inspektion und Wartung
1.
2.
Bild 45 Gasdrossel einsetzen
▶ Gasschlauch mit Überwurfmutter anschließen.
▶ Überwurfmutter mit 1,2–1,5 Nm anziehen.
▶ Stecker anschließen.
3.
Bild 46 Gasschlauch und Stecker anschließen – Anzugsdrehmoment
beachten
▶ Dichtheit der Verbindungsstellen prüfen.
▶ Gas-Luft-Verhältnis prüfen.
11
0010037590-003
4.
1,2–1,5 Nm
5.
0010037591-001
93
