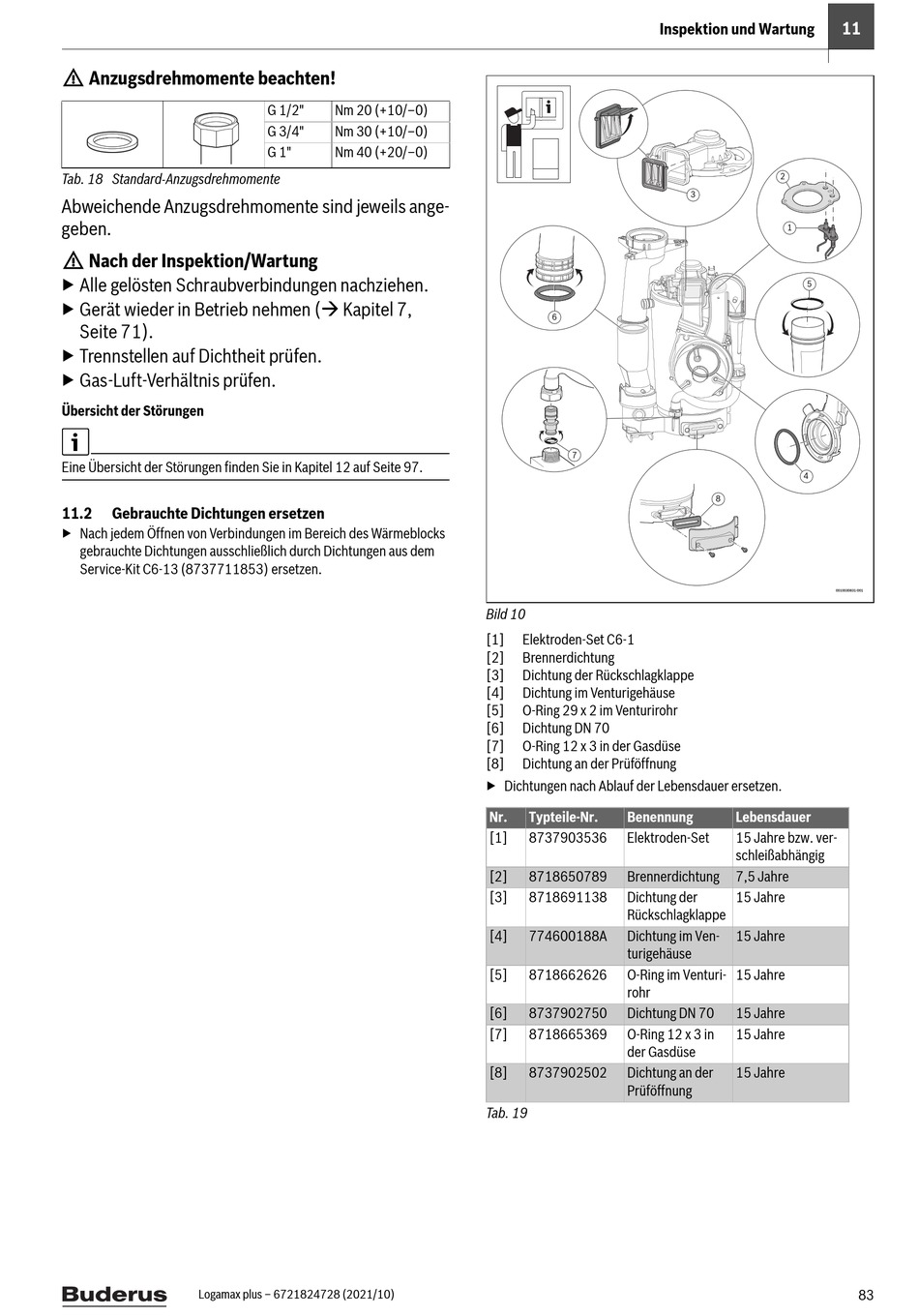

Gebrauchte Dichtungen Ersetzen - Buderus Logamax plus GBH172i-24 T100S Installations- Und Wartungsanleitung

H Anzugsdrehmomente beachten!
Tab. 18 Standard-Anzugsdrehmomente
Abweichende Anzugsdrehmomente sind jeweils ange-
geben.
H Nach der Inspektion/Wartung
▶ Alle gelösten Schraubverbindungen nachziehen.
▶ Gerät wieder in Betrieb nehmen ( Kapitel 7,
Seite 71).
▶ Trennstellen auf Dichtheit prüfen.
▶ Gas-Luft-Verhältnis prüfen.
Übersicht der Störungen
Eine Übersicht der Störungen finden Sie in Kapitel 12 auf Seite 97.
11.2

Gebrauchte Dichtungen ersetzen

▶ Nach jedem Öffnen von Verbindungen im Bereich des Wärmeblocks
gebrauchte Dichtungen ausschließlich durch Dichtungen aus dem
Service-Kit C6-13 (8737711853) ersetzen.
Logamax plus – 6721824728 (2021/10)
G 1/2" Nm 20 (+10/‒0)
G 3/4" Nm 30 (+10/‒0)
G 1" Nm 40 (+20/‒0)
Inspektion und Wartung
6
7
Bild 10
[1] Elektroden-Set C6-1
[2] Brennerdichtung
[3] Dichtung der Rückschlagklappe
[4] Dichtung im Venturigehäuse
[5] O-Ring 29 x 2 im Venturirohr
[6] Dichtung DN 70
[7] O-Ring 12 x 3 in der Gasdüse
[8] Dichtung an der Prüföffnung
▶ Dichtungen nach Ablauf der Lebensdauer ersetzen.
Nr. Typteile-Nr. Benennung
[1] 8737903536 Elektroden-Set
[2] 8718650789 Brennerdichtung
[3] 8718691138 Dichtung der
Rückschlagklappe
[4] 774600188A Dichtung im Ven-
turigehäuse
[5] 8718662626 O-Ring im Venturi-
rohr
[6] 8737902750 Dichtung DN 70
[7] 8718665369 O-Ring 12 x 3 in
der Gasdüse
[8] 8737902502 Dichtung an der
Prüföffnung
Tab. 19
11
2
3
1
5
4
8
0010030831-001
Lebensdauer
15 Jahre bzw. ver-
schleißabhängig
7,5 Jahre
15 Jahre
15 Jahre
15 Jahre
15 Jahre
15 Jahre
15 Jahre
83
