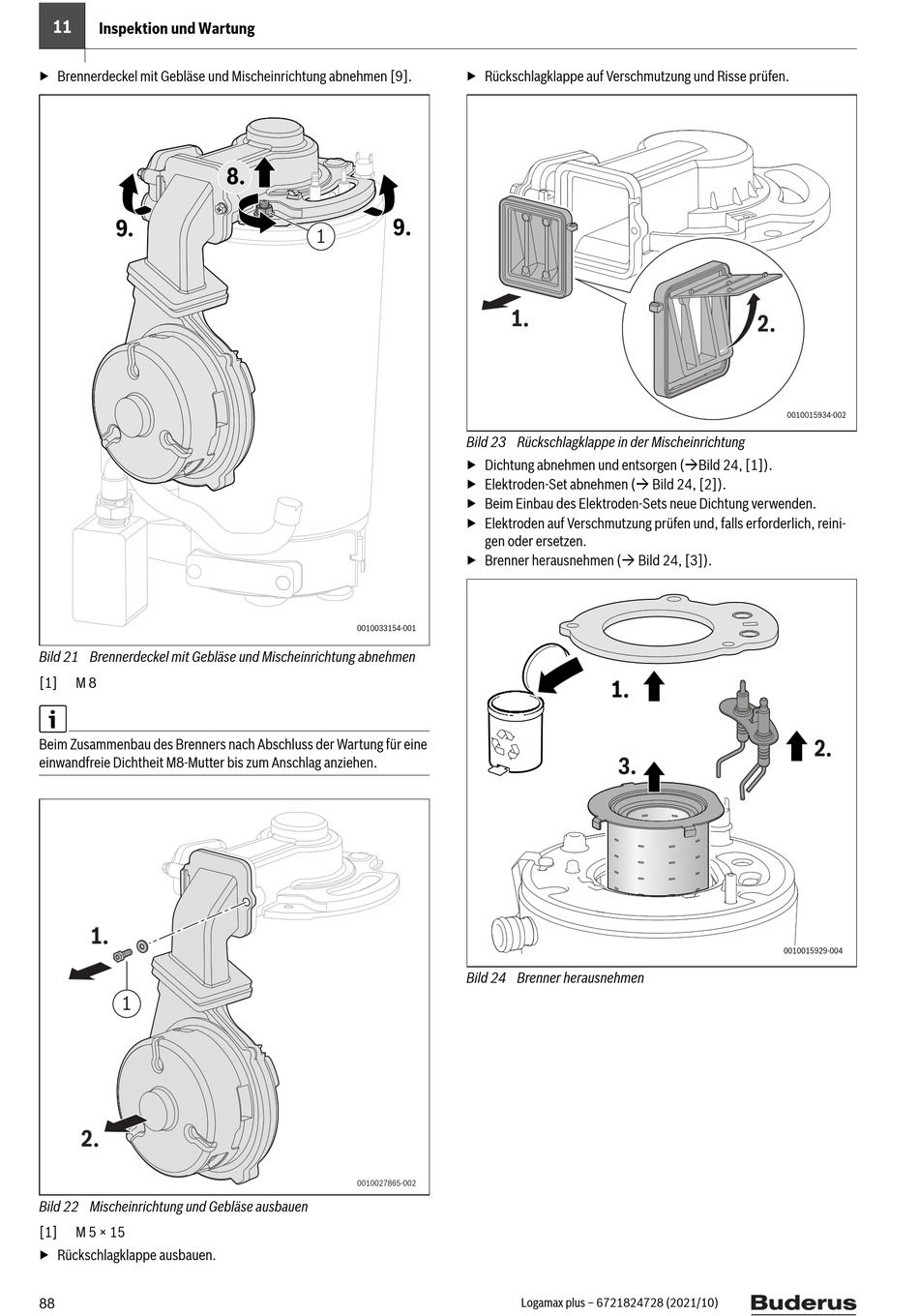

Buderus Logamax plus GBH172i-24 T100S Installations- Und Wartungsanleitung Seite 88

11
Inspektion und Wartung
▶ Brennerdeckel mit Gebläse und Mischeinrichtung abnehmen [9].
9.
Bild 21 Brennerdeckel mit Gebläse und Mischeinrichtung abnehmen
[1] M 8
Beim Zusammenbau des Brenners nach Abschluss der Wartung für eine
einwandfreie Dichtheit M8-Mutter bis zum Anschlag anziehen.
1.
1
2.
Bild 22 Mischeinrichtung und Gebläse ausbauen
[1] M 5 × 15
▶ Rückschlagklappe ausbauen.
88
8.
9.
1
0010033154-001
0010027865-002
▶ Rückschlagklappe auf Verschmutzung und Risse prüfen.
1.
Bild 23 Rückschlagklappe in der Mischeinrichtung
▶ Dichtung abnehmen und entsorgen (Bild 24, [1]).
▶ Elektroden-Set abnehmen ( Bild 24, [2]).
▶ Beim Einbau des Elektroden-Sets neue Dichtung verwenden.
▶ Elektroden auf Verschmutzung prüfen und, falls erforderlich, reini-
gen oder ersetzen.
▶ Brenner herausnehmen ( Bild 24, [3]).
1.
3.
Bild 24 Brenner herausnehmen
Logamax plus – 6721824728 (2021/10)
2.
0010015934-002
2.
0010015929-004
