6.13.2 Seitenteile der Geräteverkleidung einsetzen
▶ Seitenteile unten einhängen.
▶ Seitenteile senkrecht stellen.
2.
1.

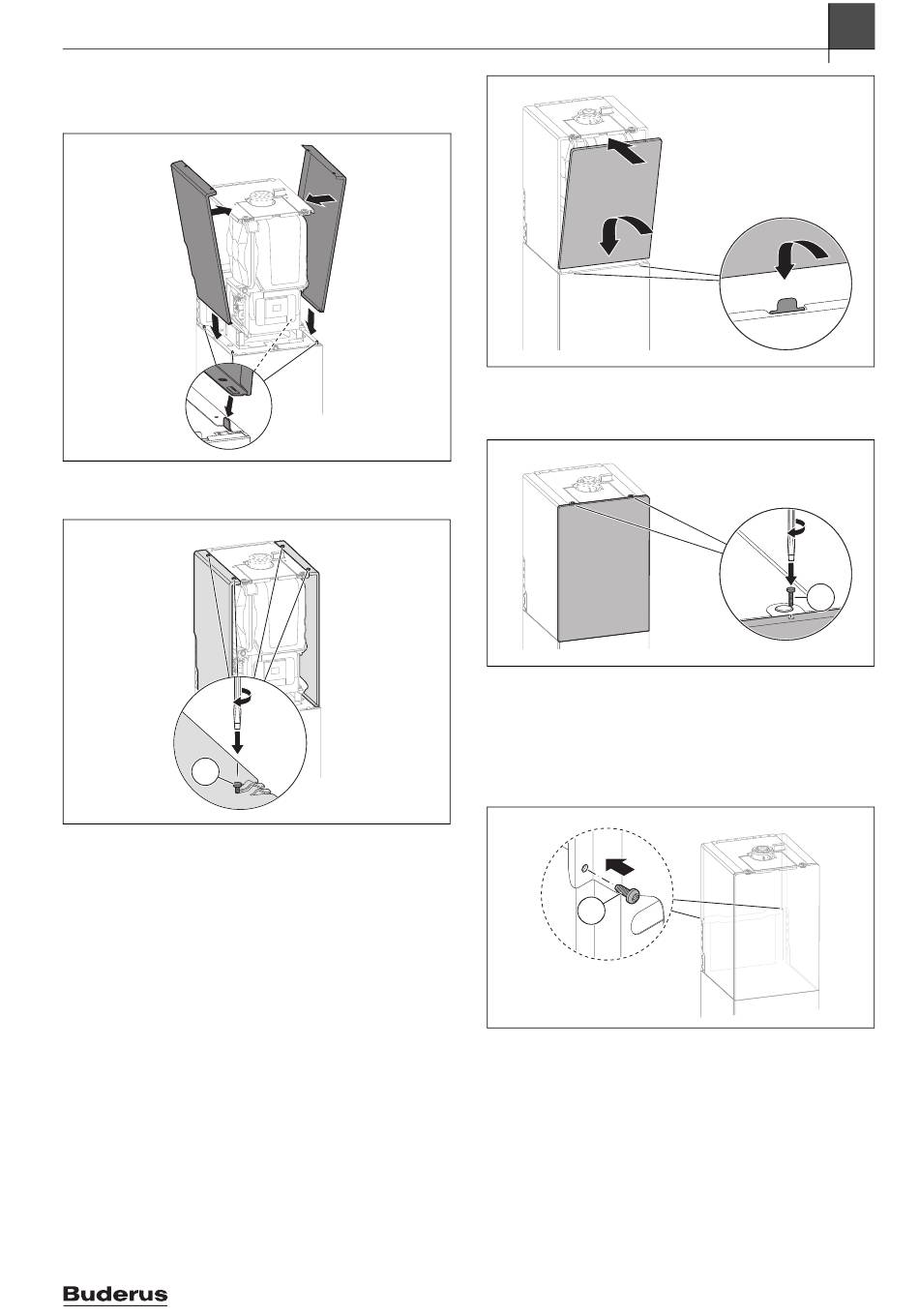

Bild 142 Seitenteile der Geräteverkleidung einsetzen
▶ Seitenteile oben jeweils mit 2 Schrauben befestigen.
1
Bild 143 Seitenteile der Geräteverkleidung befestigen
[1] 4,8 × 13
6.13.3 Vorderteil der Geräteverkleidung einsetzen
▶ Vorderteil unten einsetzen.
▶ Vorderteil an der Oberseite einrasten lassen.
Logamax plus – 6721824728 (2021/10)
2.
1.
1.
0010028018-003
3.
0010033625-002
1.
Bild 144 Vorderteil der Geräteverkleidung einsetzen
▶ Vorderteil mit Schraube an der linken oder rechten Oberseite
sichern.
Bild 145 Vorderteil der Geräteverkleidung mit Schraube aus Lieferum-
fang sichern
[1] 4,2 × 19
6.13.4 Seitenteile der Geräteverkleidung festschrauben
▶ Für eine feste Verbindung der Geräteverkleidung Seitenteile ver-
schrauben.
1
Bild 146 Seitenteile der Geräteverkleidung auf der linken und rechten
Seite festschrauben
[1] 4,8 × 13
6.13.5 Wärmedämmung anbringen
Wenn das Gerät einen größeren Abstand zur Wand als den angegebenen
Mindestabstand hat, kann die Wärmedämmung (Zubehör SF 13) auf der
Geräterückseite angebracht werden.
▶ Kleinere Dämmplatte unten einsetzen.
▶ Größere Dämmplatte an der Oberseite einsetzen.
▶ Größere Dämmplatte im unteren Bereich andrücken.
Installation
2.
1.
0010027195-003
3.
1
0010033630-002
0010029750-002
