Angaben zum Produkt
2.13.7 Gerät mit Abgaszubehör
1 2 3
5,2 %
(52 mm/1 m)
S > 415

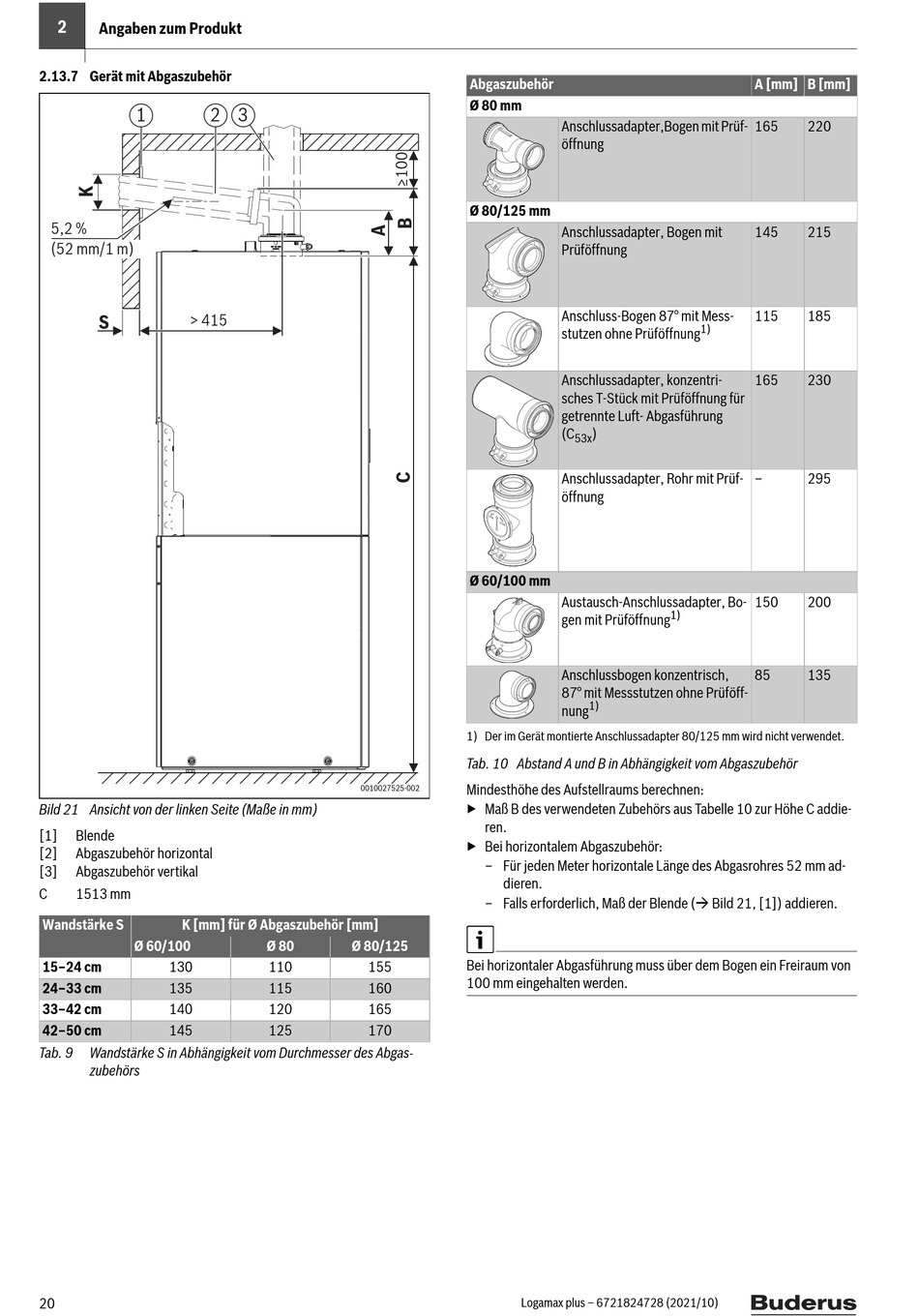

Bild 21 Ansicht von der linken Seite (Maße in mm)
[1] Blende
[2] Abgaszubehör horizontal
[3] Abgaszubehör vertikal
C 1513 mm
Wandstärke S K [mm] für Ø Abgaszubehör [mm]
Ø 60/100
15‒24 cm 130
24‒33 cm 135
33‒42 cm 140
42‒50 cm 145
Tab. 9 Wandstärke S in Abhängigkeit vom Durchmesser des Abgas-
zubehörs
20
0010027525-002
Ø 80 Ø 80/125
110 155
115 160
120 165
125 170
Abgaszubehör
Ø 80 mm
Anschlussadapter,Bogen mit Prüf-
öffnung
Ø 80/125 mm
Anschlussadapter, Bogen mit
Prüföffnung
Anschluss-Bogen 87° mit Mess-
stutzen ohne Prüföffnung
Anschlussadapter, konzentri-
sches T-Stück mit Prüföffnung für
getrennte Luft- Abgasführung
(C )
53x
Anschlussadapter, Rohr mit Prüf-
öffnung
Ø 60/100 mm
Austausch-Anschlussadapter, Bo-
gen mit Prüföffnung
Anschlussbogen konzentrisch,
87° mit Messstutzen ohne Prüföff-
1)
nung
1) Der im Gerät montierte Anschlussadapter 80/125 mm wird nicht verwendet.
Tab. 10 Abstand A und B in Abhängigkeit vom Abgaszubehör
Mindesthöhe des Aufstellraums berechnen:
▶ Maß B des verwendeten Zubehörs aus Tabelle 10 zur Höhe C addie-
ren.
▶ Bei horizontalem Abgaszubehör:
– Für jeden Meter horizontale Länge des Abgasrohres 52 mm ad-
dieren.
– Falls erforderlich, Maß der Blende ( Bild 21, [1]) addieren.
Bei horizontaler Abgasführung muss über dem Bogen ein Freiraum von
100 mm eingehalten werden.
Logamax plus – 6721824728 (2021/10)
A [mm] B [mm]
165 220
145 215
115 185
1)
165 230
– 295
150 200
1)
85 135
